一、检测内容及要求
检测内容：
最大尺寸长25mm*宽11mm*高2mm的产品的外观检测
注明：机器视觉检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于160件(取决于产品送料速度)。
深圳思普泰克是专业的机器视觉检测设备生产厂家,研发的检测设备主要应用于精密五金、橡胶硅胶、磁性材料等产品的外观检测联系电话：134-2097-1778
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 丝印不良 | 正光检测 | 可检 |
|
| 2 | 毛边不良 | 正光检测 | 可检 |
|
| 3 |
|
|
|
|
| 4 | 缺料不良 |
|
不可检 | 缺角可检，破小口特征不可检 |
| 5 |
|
|
|
|
| 6 | 上料方式可采用立体盘，理论不会撞击掉粉 | |||
注明：机器视觉检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于160件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
机器视觉检测设备外观3D立体图
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 2套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 2套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|
机器视觉检测设备外观3D立体图
三、样件测试图片:
顶部正光检测原图：

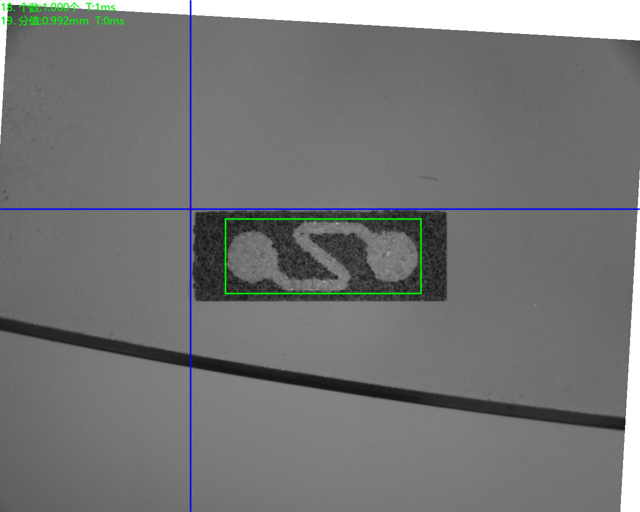

底部正光检测良品分析图：OK

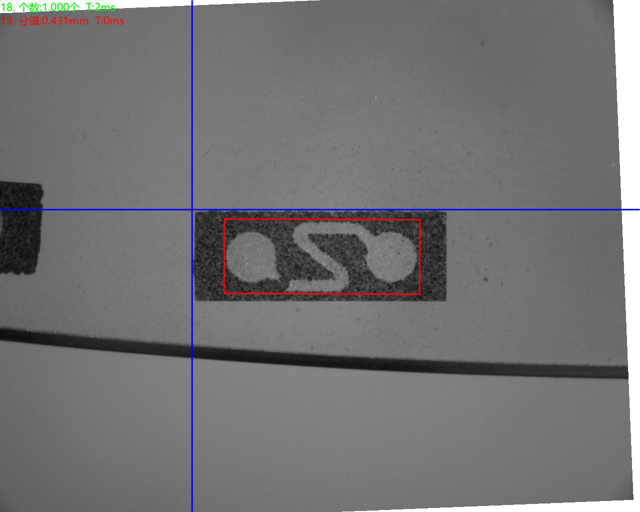

底部正光检测不良品分析图：NG 不良特征： 丝印不良 分析结果：可检

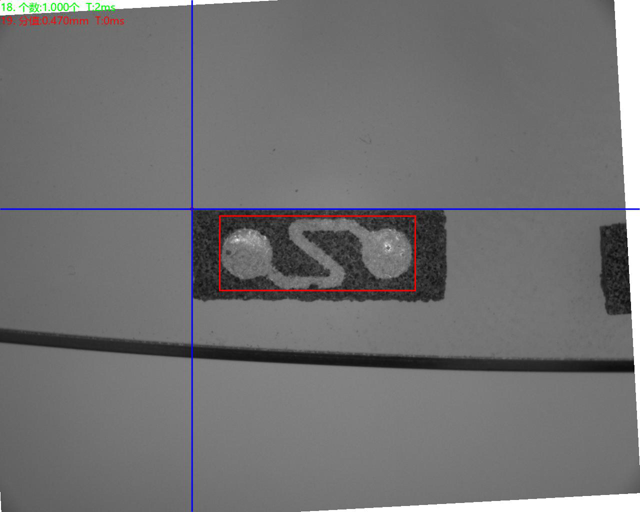

底部正光检测不良品分析图：NG 不良特征： 丝印不良 分析结果：可检

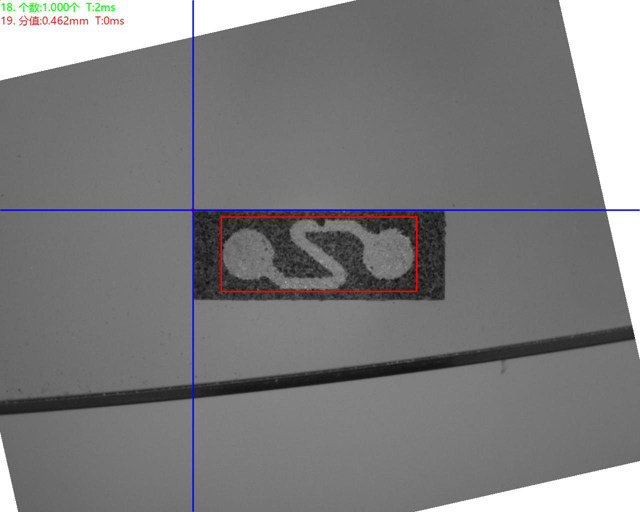

底部正光检测不良品分析图：NG 不良特征：丝印不良 分析结果：可检

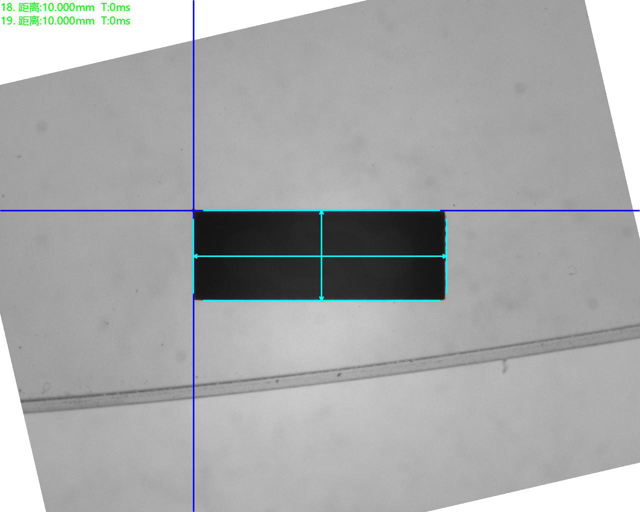

顶部背光检测良品分析图：OK

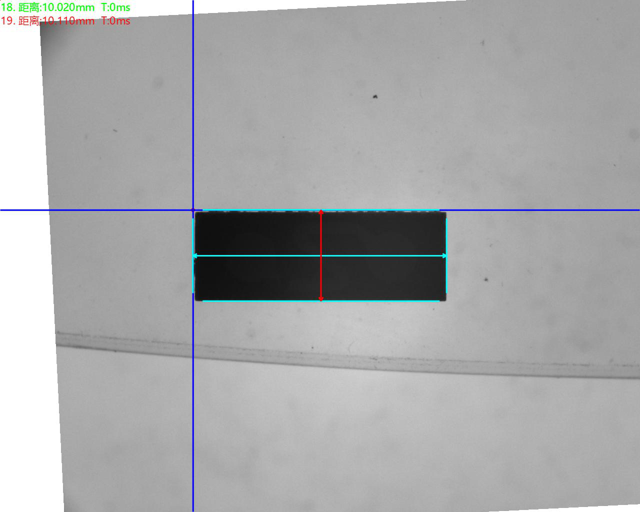

顶部背光检测不良品分析图：NG 不良特征：毛边 分析结果：可检

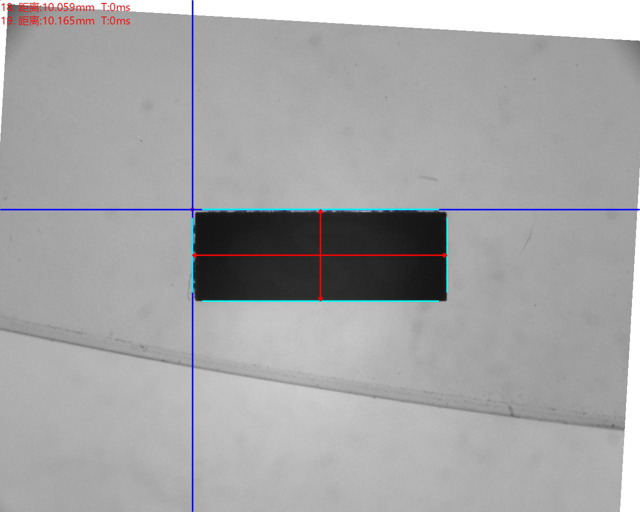

顶部正光检测不良品分析图：NG 不良特征：毛边 分析结果：可检
顶部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征： 丝印不良 分析结果：可检
底部正光检测不良品分析图：NG 不良特征： 丝印不良 分析结果：可检
底部正光检测不良品分析图：NG 不良特征：丝印不良 分析结果：可检
顶部背光检测良品分析图：OK
顶部背光检测不良品分析图：NG 不良特征：毛边 分析结果：可检
顶部正光检测不良品分析图：NG 不良特征：毛边 分析结果：可检
