一：检测内容及要求

检测工件面积：

长度15.27.820.8的整体面积,侧面外观检测

检测内容：

1:破损面在样件侧面可检,角缝位置无法检测.

2:顶部圆柱的空心面积与方形宽度可检.

3底部缺胶可检，底部凹槽的台阶位置不可检测

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量300-600件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸： 9008001850 mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 6套,分别顶部检测圆柱缺胶,方形缺胶,左侧部件缺损,右侧部件缺损

正面检测混料,底部检测缺胶,缺脚

5:工业镜头: 6套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

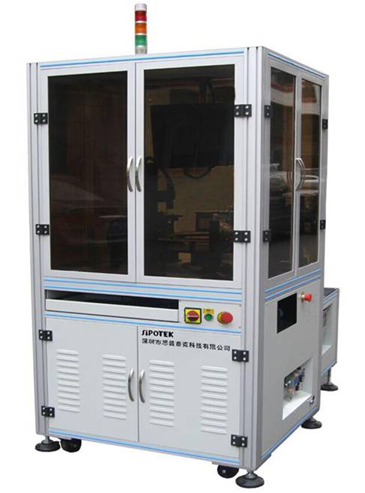

二.1： 设备外观3D立体图

三：1 底部检测方式

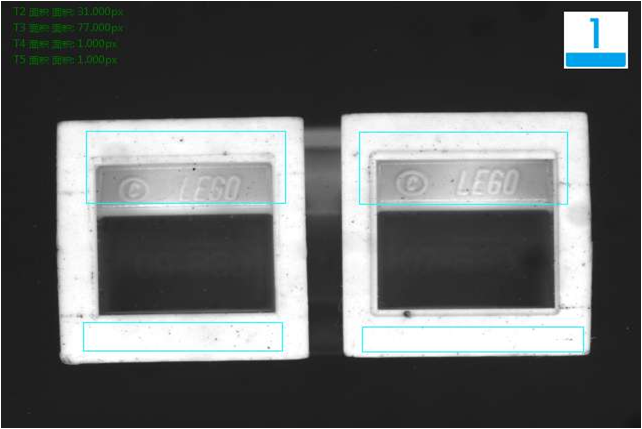

底部检测良品效果分析图: OK

三：1 底部检测方式

底部脚检测却胶不良品分析图:NG

三：2正面检测方式

正面检测良品分析图: OK

三：2正面检测方式

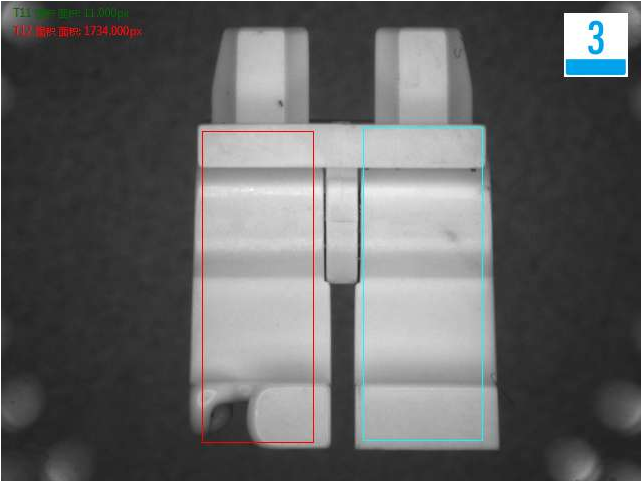

正面检测破损不良品分析图: NG

三：2正面检测方式

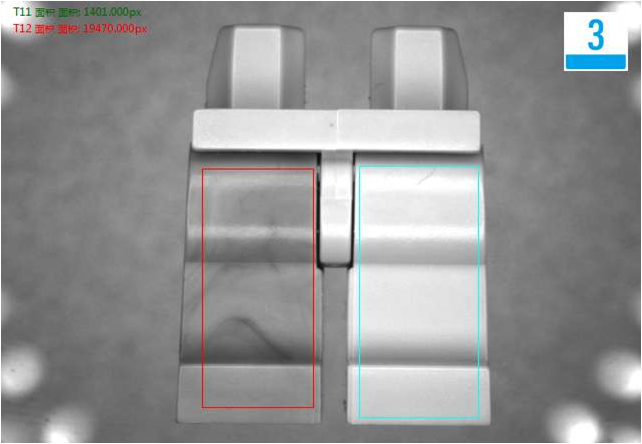

正面检测混料不良品分析图: NG

三： 3顶部检测方式

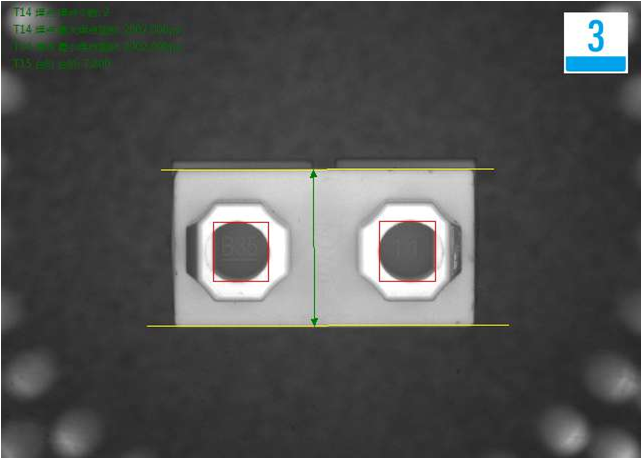

顶部检测良品效果分析图: OK

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源： 交流220V，50Hz， 耗电＜1KVA



以上就是塑胶件缺陷视觉检测设备检测塑胶玩具外观方案，详细请咨询思普泰克www.rendetangguoyi.com咨询电话：113077819519
