一、检测内容及要求
检测内容：
产品的尺寸检测
注明：外观自动检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于160件(取决于产品送料速度)。
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 瓶内脏污 | 正光检测 | 可检 |
|
| 2 | 瓶内黑点 | 正光检测 | 可检 |
|
| 3 | 瓶口正圆（346度） | 正光检测 | 可检 |
|
| 4 | 瓶盖口变形 | 正光检测 | 可检 |
|
| 5 | 瓶盖口缺料 | 正光检测 | 轻微不可检 |
|
| 6 | 瓶内字符 |
|
|
不可检 |
注明：外观自动检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于160件(取决于产品送料速度)。

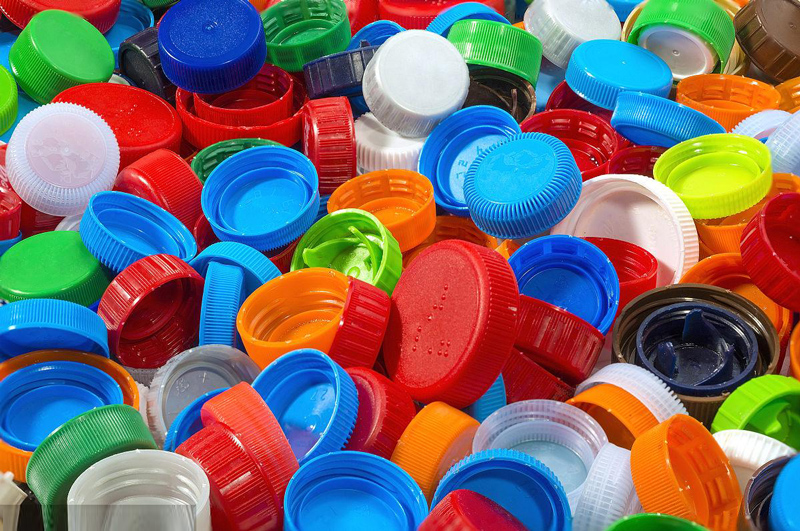

样品图：
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 3套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | 远心高清光学工业镜头内窥外窥（360度） | 3套 |
| 7 | 环形光源 | 定制光学自适应光源 | 3套 |
| 8 | 控制系统 | SIPOTEK定制 | 1套 |
| 9 | 伺服电机 | 松下 | 1套 |
| 10 | 减速机 | SIPOTEK定制 | 1套 |

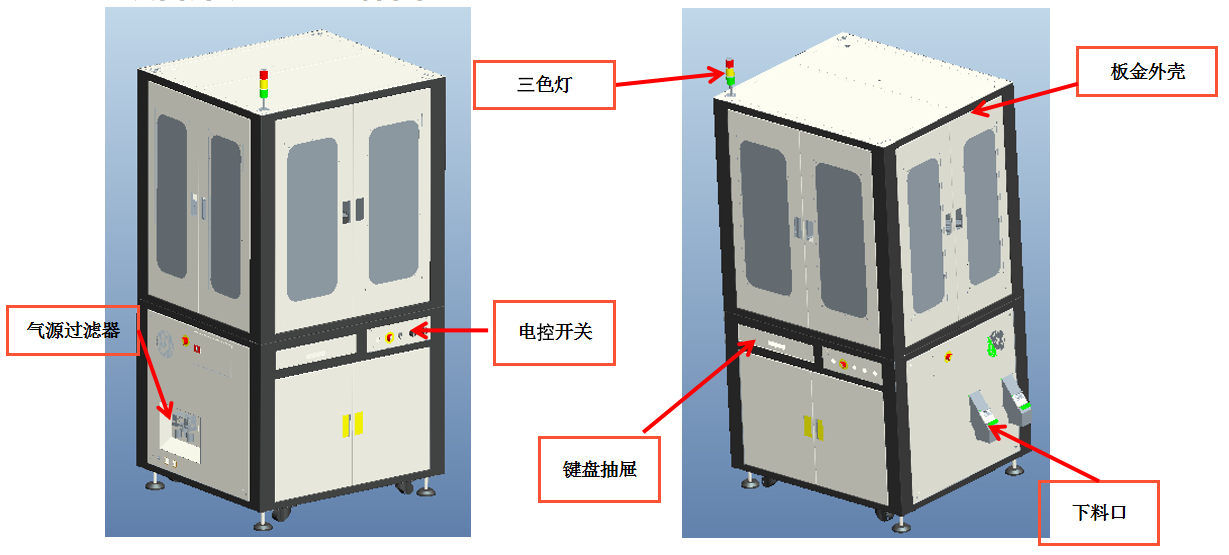

设备外观－3D立体图

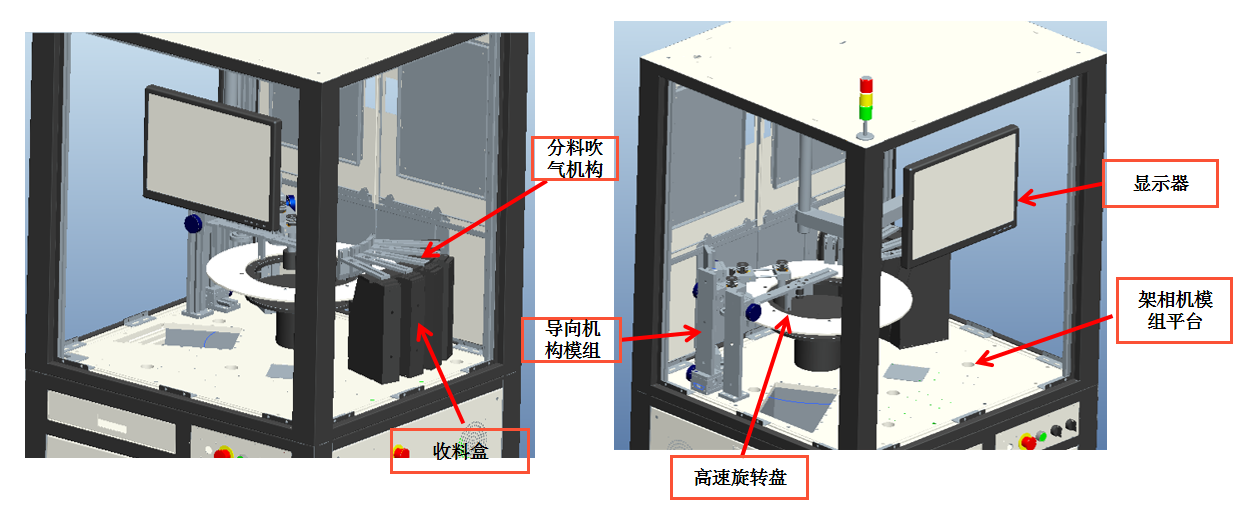

设备外观－3D立体图-局部图

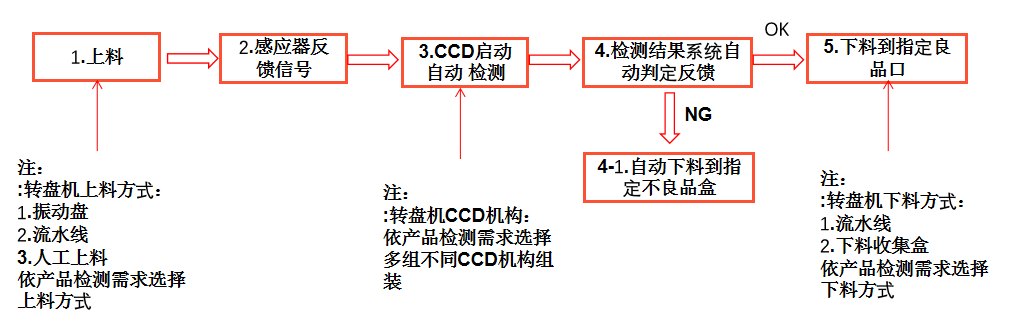

设备检测流程
三、样件测试图片:

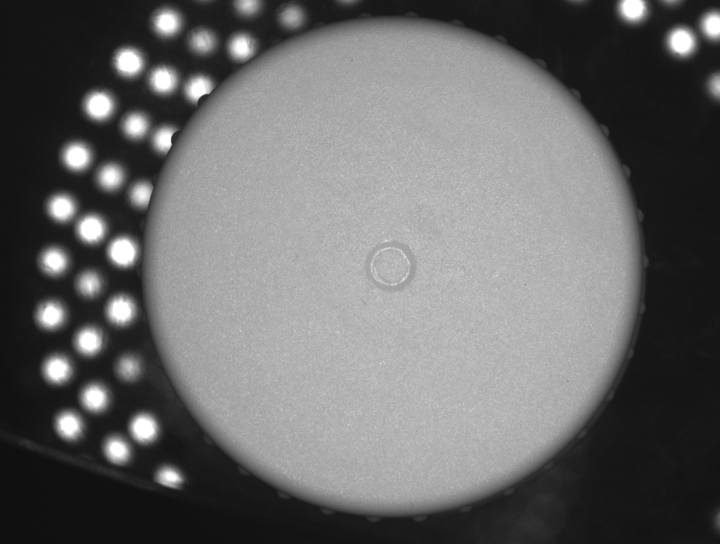

底部正光检测良品原图：

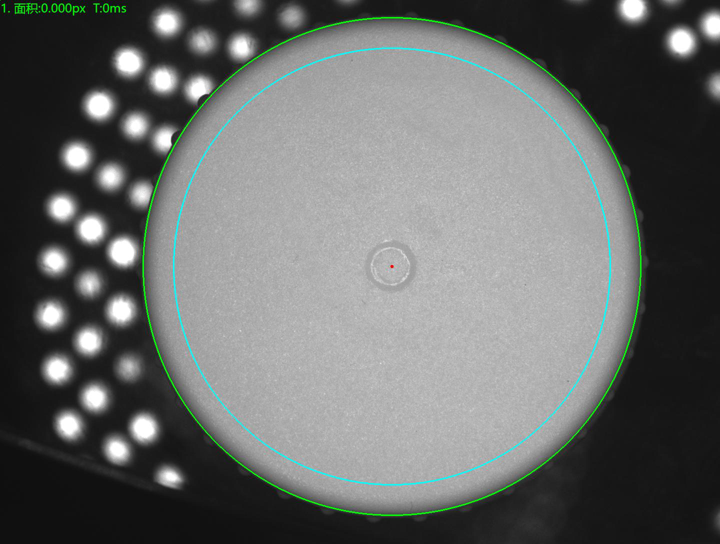

底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征：黑点

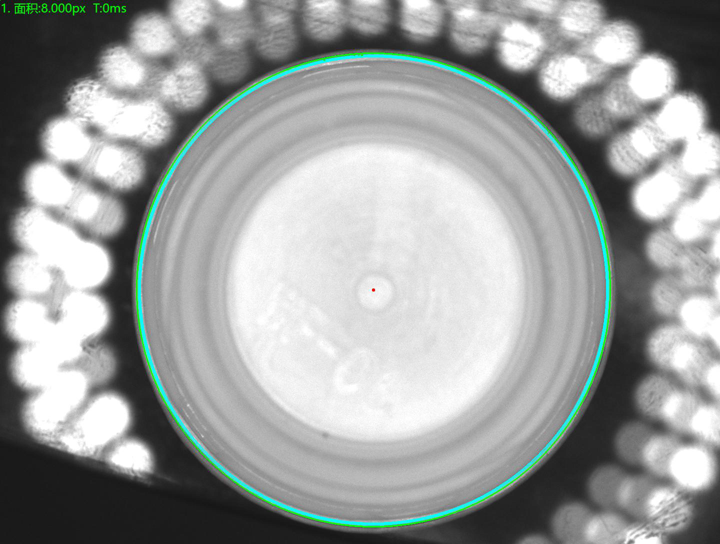

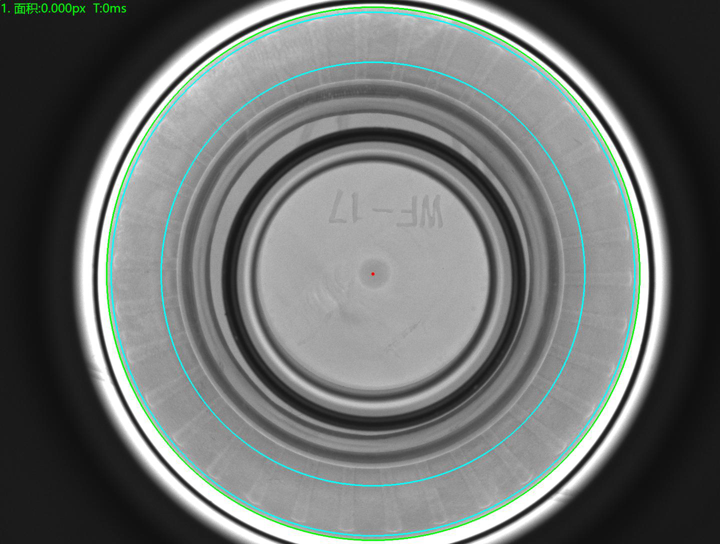

顶部内窥360°镜头正光检测良品分析图：OK

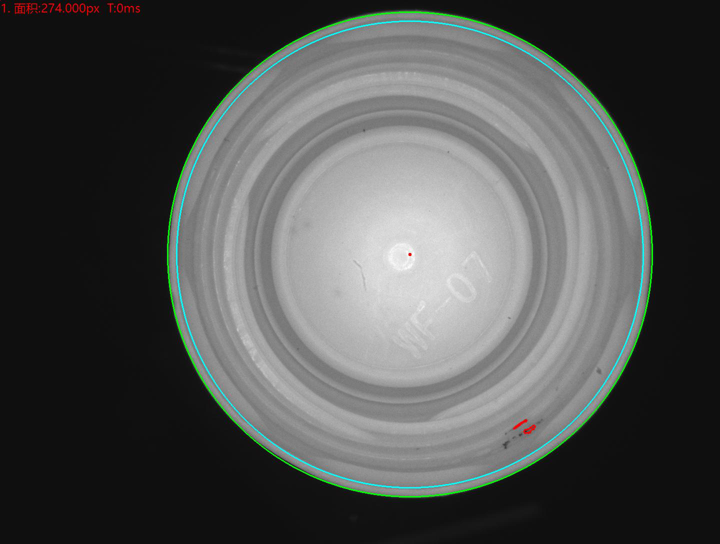

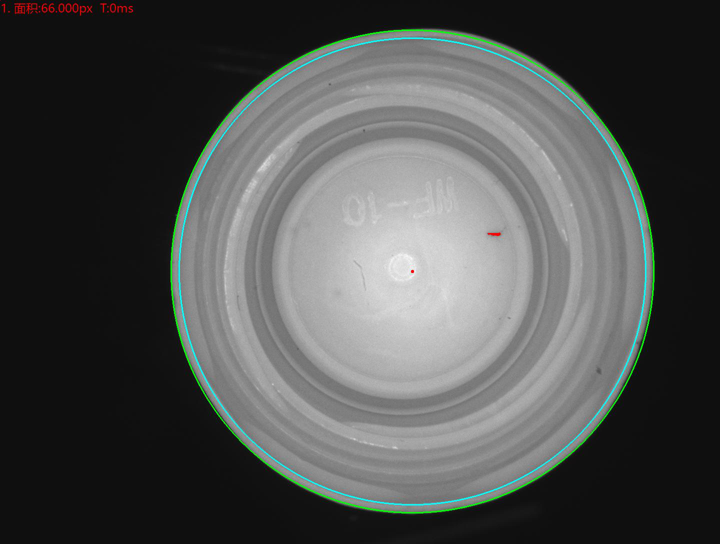

顶部内窥360°镜头正光检测不良品分析图：NG 不良特征：内底部黑点
顶部内窥360°镜头正光检测不良品分析图：NG 不良特征：内侧壁黑点
顶部内窥360°镜头正光检测不良品分析图：NG 不良特征：瓶盖口缺料
顶部外窥360°镜头正光检测良品分析图：OK

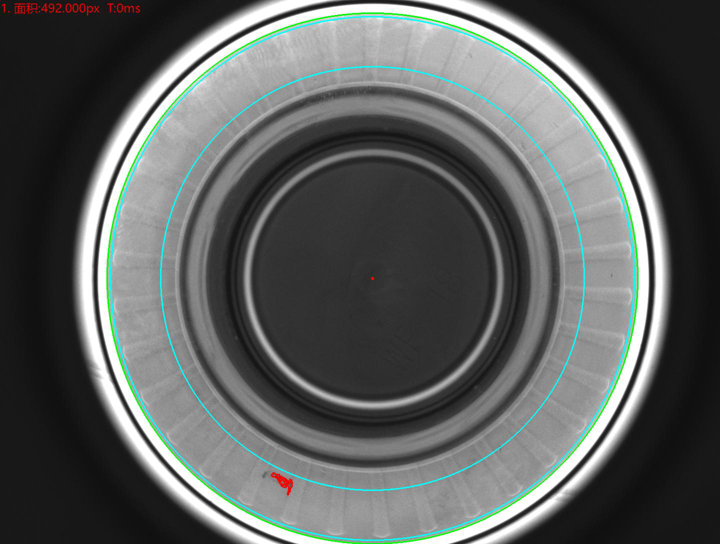

顶部外窥360°镜头正光检测不良品分析图：NG 不良特征：外壁黑点
获取更多产品外观自动化检测方案请电话咨询黄经理：199 2663 8782
