全自动外观缺陷检测设备自动化检测机顶盒背板不良方案!
发表时间:2020-07-29 13:46
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 字体粗 正光检测 可检
2 砂眼 正光检测 可检
3 丝印残留 正光检测 可检

深圳思普泰克研发的全自动外观缺陷检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。

样品图:

全自动外观缺陷检测设备

二、全自动外观缺陷检测设备组成及主要机构

设备型号:SP-T200
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 光源 定制光学自适应光源 1套
8 检测平台 SIPOTEK定制框架 1套

全自动外观缺陷检测设备3D立体图

全自动外观缺陷检测设备
全自动外观缺陷检测设备检测流程

全自动外观缺陷检测设备
三、样件测试图片:

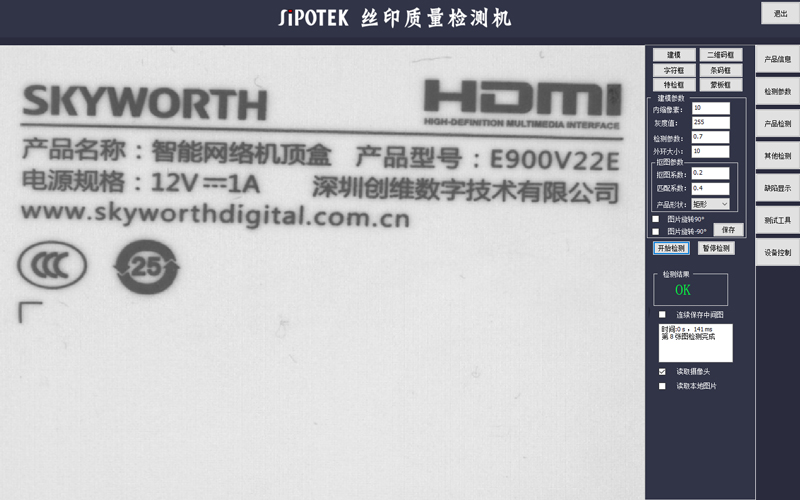

顶部正光检测良品分析图:OK

全自动外观缺陷检测设备

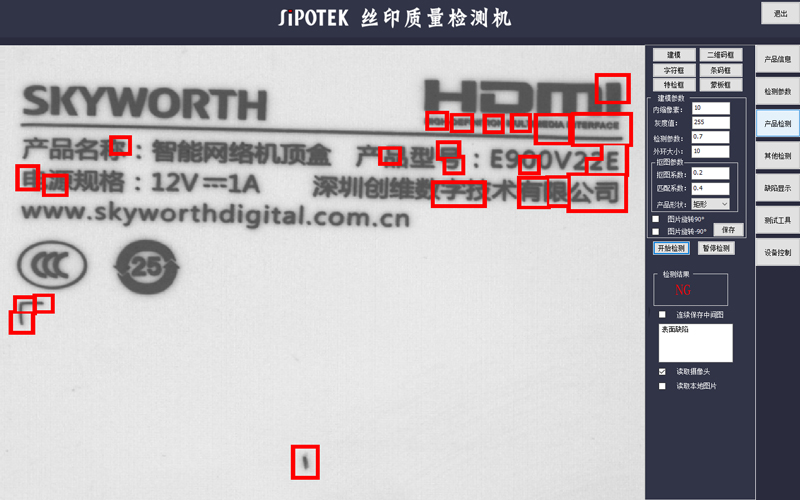

顶部正光检测不良品分析图:NG           不良特征:字体粗
全自动外观缺陷检测设备

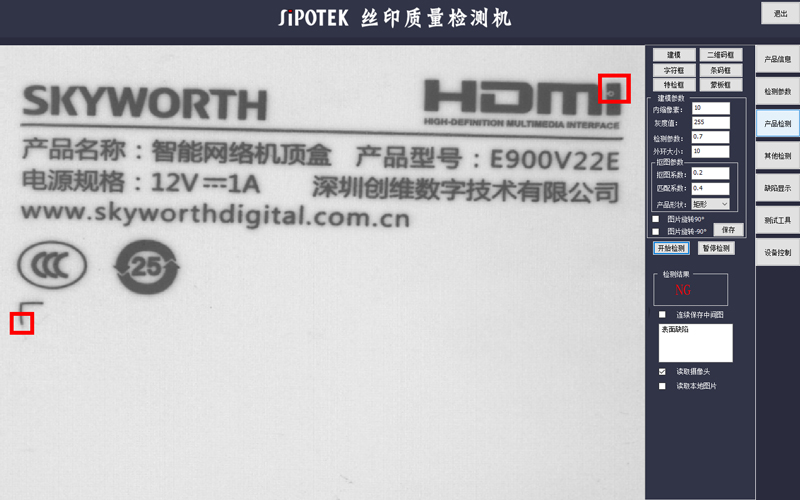

顶部正光检测不良品分析图:NG           不良特征:砂眼

全自动外观缺陷检测设备

顶部正光检测不良品分析图:NG           不良特征:划痕

全自动外观缺陷检测设备

四、
全自动外观缺陷检测设备安装要求:

设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
