PC塑胶变形自动化检测设备检测塑胶产品方案!
发表时间:2020-06-28 11:54
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检 备注
1 1-5项扣位缺胶 正光检测 可检

2 1-5项扣位毛边 正光检测 可检 需提供不良品才有分析图
3 6项矩形内框毛边 正光检测 可检

注明:深圳思普泰克生产的PC塑胶变形自动化检测设备,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。

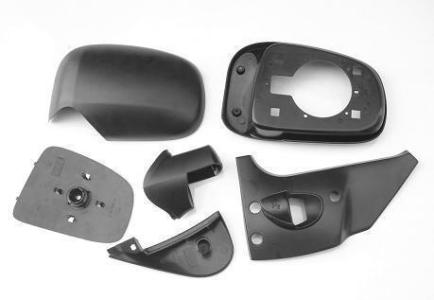

样品图:
PC塑胶变形自动化检测设备

二、设备组成及主要机构

设备型号:    立式索尼套装检测设备                          外形尺寸:350*250*790mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 5套
5 相机调节模组 SIPOTEK定制 5套
6 工业镜头 远心高清光学工业镜头 5套
7 环形光源 定制光学自适应光源 5套
8 控制系统 SIPOTEK定制 1套
9 检测治具 客供 1套

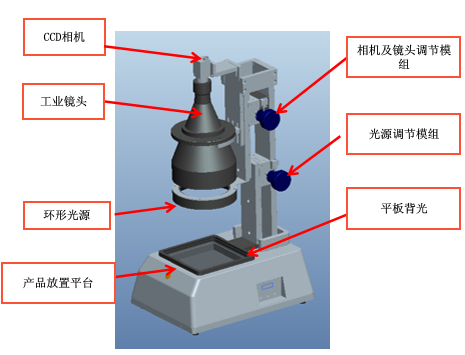

设备外观-3D立体图-局部图

PC塑胶变形自动化检测设备

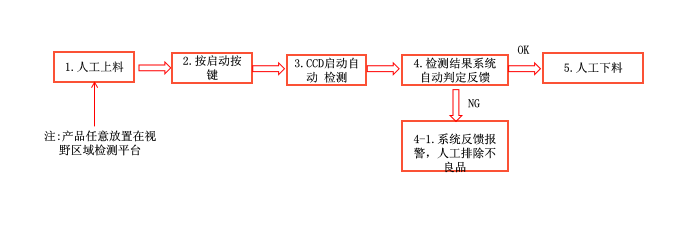

设备检测流程
PC塑胶变形自动化检测设备
三、样品检测图片

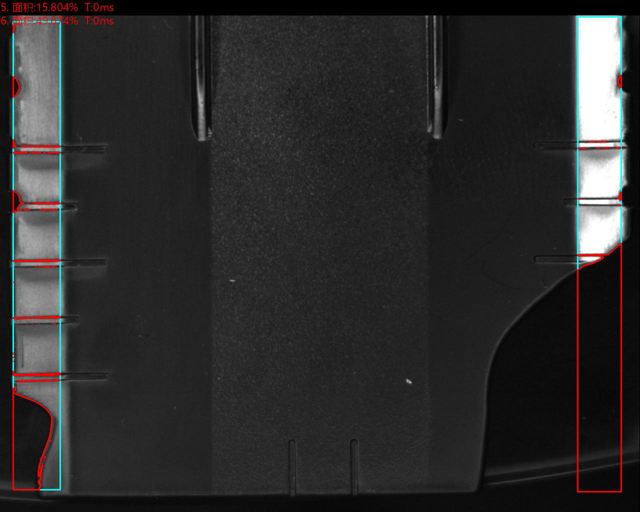

尾部缺料测试结果     顶部正光检测                      结论:可检。

PC塑胶变形自动化检测设备

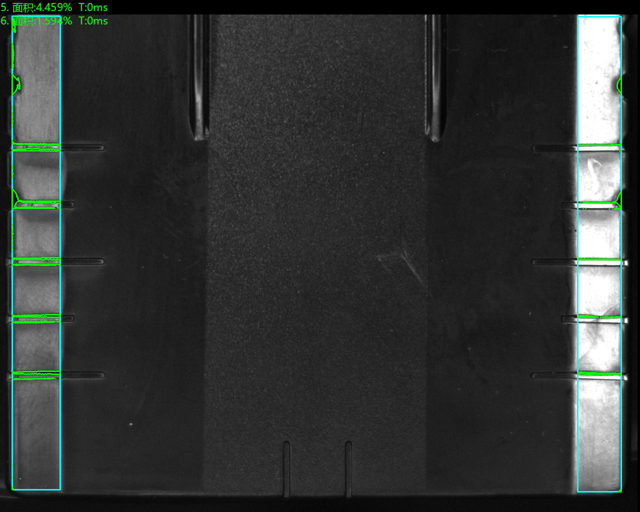

尾部缺料测试结果     顶部正光检测                      结论:可检。

PC塑胶变形自动化检测设备

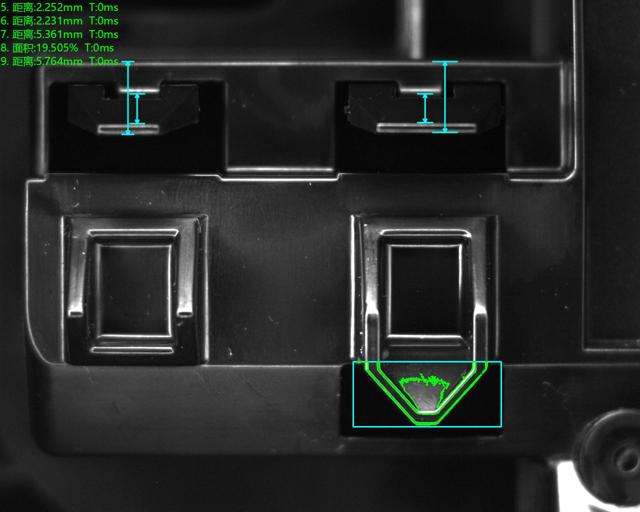

2项扣位缺料测试结果     顶部正光检测                      结论:可检。

PC塑胶变形自动化检测设备

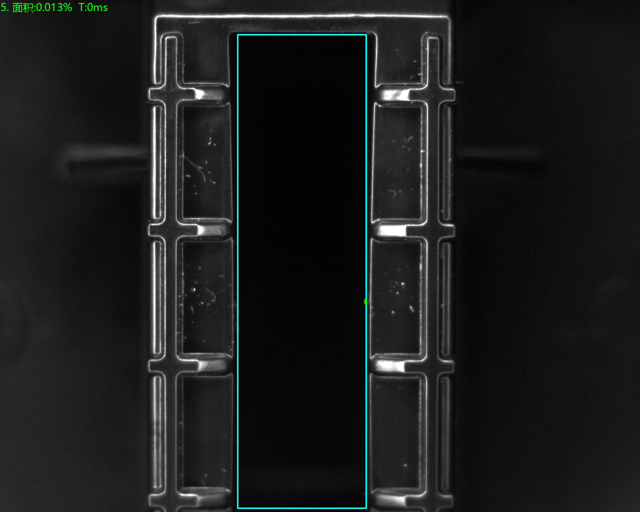

6项内框毛边测试结果     顶部正光检测                      结论:可检。

PC塑胶变形自动化检测设备

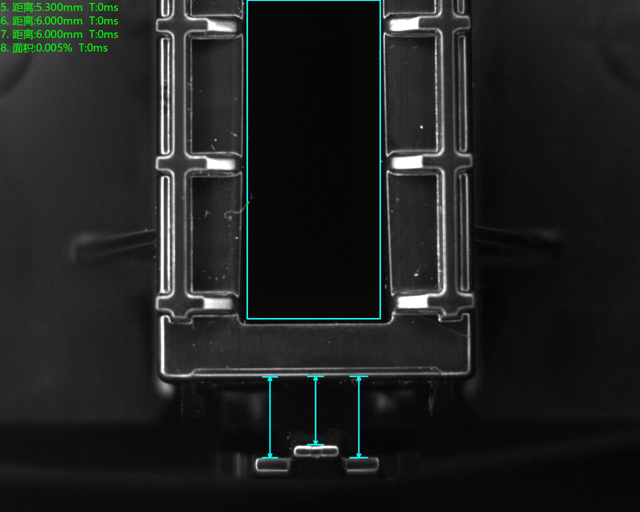

3、4项扣位缺料测试结果     顶部正光检测                      结论:可检。

PC塑胶变形自动化检测设备

1、5项扣位缺料测试结果     顶部正光检测                      结论:可检。

PC塑胶变形自动化检测设备
