橡胶圈ccd筛选机检测塑胶件案例!
发表时间:2020-06-19 09:45
一、检测内容及要求

检测内容:
       最大尺寸长21.2mm*直径2.4mm的产品的外观检测
序号 检测位置 检测方式 是否可检
1 尺寸检测 背光检测 可检

注明:深圳思普泰克橡胶圈ccd筛选机检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于100件(取决于产品送料速度)。

二、设备组成及主要机构

橡胶圈ccd筛选机型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 3套

5 相机调节伺服模组 SIPOTEK定制 3套

6 工业镜头 FA高清光学工业镜头 3套

7 光源 定制光学自适应光源 3套

8 检测平台 专业光学玻璃载台 1套

9 伺服电机 松下·PANASONIC 1套

10 控制系统 SIPOTEK定制 1套

11 PLC运动协作 松下·PANASONIC 1套

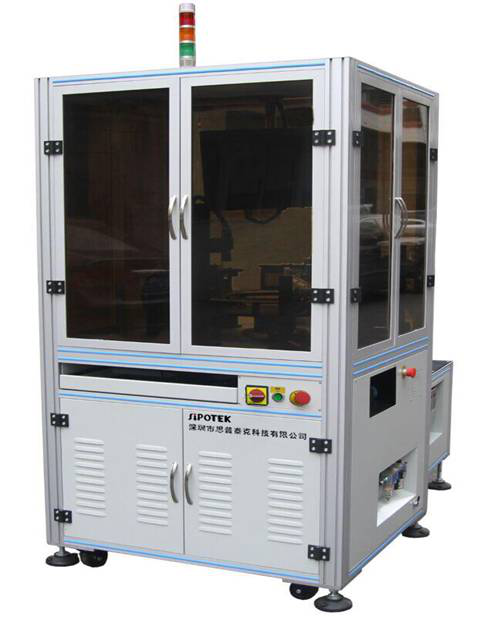

橡胶圈ccd筛选机外观3D立体图


三、样件测试图片

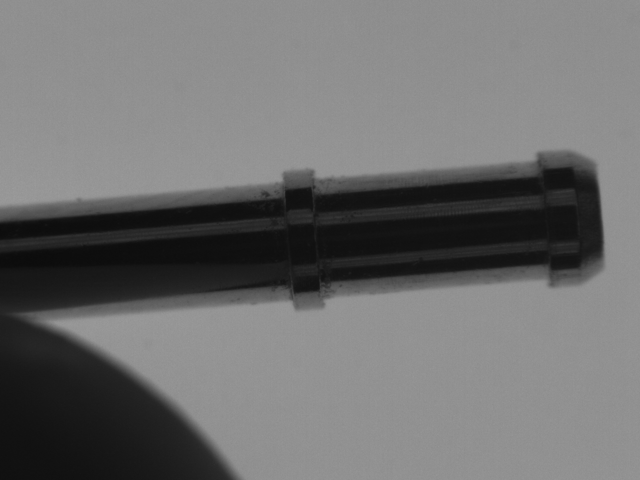

顶部正光检测原图:

橡胶圈ccd筛选机

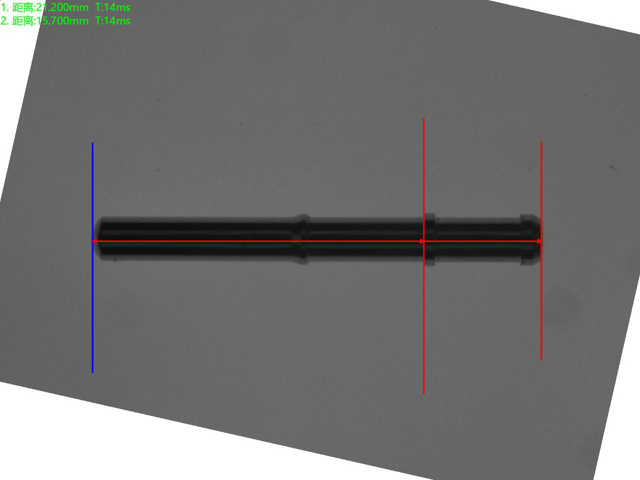

顶部正光检测良品分析图:OK

橡胶圈ccd筛选机
顶部正光检测原图:

橡胶圈ccd筛选机

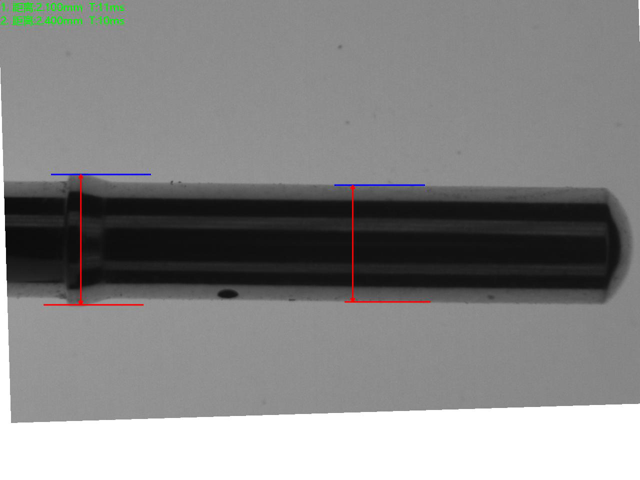

顶部正光检测良品分析图:OK

橡胶圈ccd筛选机
顶部正光检测原图:

橡胶圈ccd筛选机


顶部正光检测良品分析图:OK

橡胶圈ccd筛选机

四、橡胶圈ccd筛选机安装要求

设备放置的检测空间:  安装思普泰克视觉检测系统的标准整体检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。

橡胶圈ccd筛选机检测塑胶件外观尺寸流程

  1、通过振动盘、传送带或机械手将产品有序进行排列并输送到直线轨道前端
  2、通过传送带或玻璃盘运行,将塑胶件运送至工业相机摄取图片传送,传输给视觉软件处理系统
  3、通过视觉软件运算分析,区分良品与不良品
  4、气动元件,橡胶圈ccd筛选机的执行元件。根据plc的指令,控制高压空气的通和断。将检测良品和不良品吹入不同的收料装置内
