自动化视觉检测设备检测大件产品外观方案!
发表时间:2020-06-04 11:33
一、检测内容及要求

检测内容:
       最大尺寸长100mm*宽80mm的产品的外观检测
序号 检测位置 检测方式 是否可检 备注
1 脚歪检测 顶部正光 可检 分两部分检测
2







3 黑点

不可检 光源不兼容、且不良特征处在其他地方不可检

注明:思普泰克自动化视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。

二、自动化视觉检测设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 1套

5 相机调节伺服模组 SIPOTEK定制 1套

6 工业镜头 FA高清光学工业镜头 1套

7 光源 定制光学自适应光源 1套

8 检测平台 客供 1套

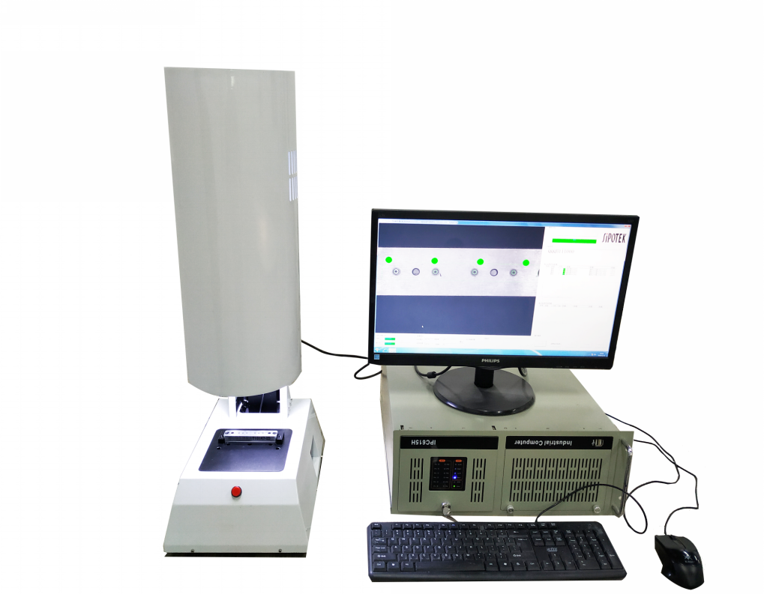

自动化视觉检测设备外观3D立体图

自动化视觉检测设备
三、样件测试图片:

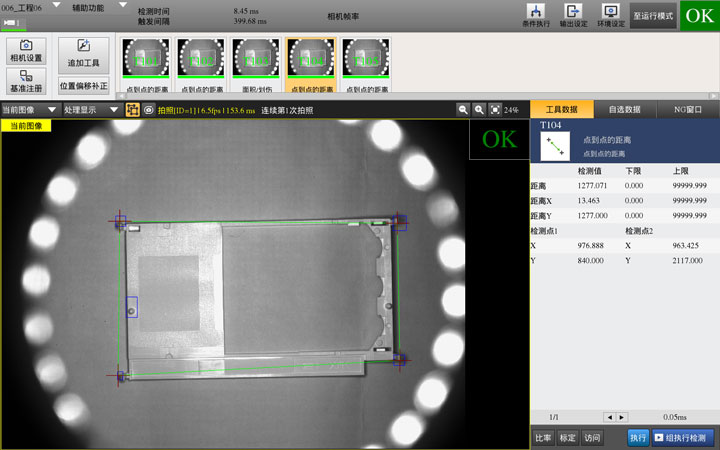

正光检测良品分析图:OK

自动化视觉检测设备

正光检测不良品分析图:NG      不良特征:缺柱子

自动化视觉检测设备

正光检测不良品分析图:NG      不良特征:脚歪

自动化视觉检测设备
深圳思普泰克自动化视觉检测设备生产厂家,一直致力于图像技术及机器视觉的研发和制造,为企业提供专业的自动化视觉检测设备检测产品外观方案,欢迎前来咨询获取联系人黄经理电话:134-2097-1778
