一、检测内容及要求
检测内容：
最大尺寸长3mm*宽3mm的产品的尺寸检测
注明：塑胶件缺陷视觉检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于300件(取决于产品送料速度)。

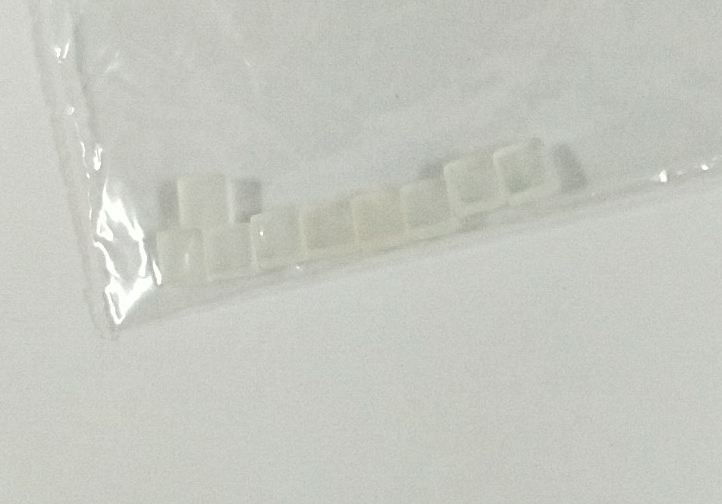

样品图：
顶部背光检测良品分析图：OK
顶部背光检测不良品分析图：NG 不良原因：缺料
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 尺寸 | 背光检测 | 可检 |
|
| 2 | 缺料 | 背光检测 | 可检 |
|
| 3 | 气泡 |
|
待定 | 未提供不良品 |
注明：塑胶件缺陷视觉检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于300件(取决于产品送料速度)。
样品图：
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 2套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 2套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

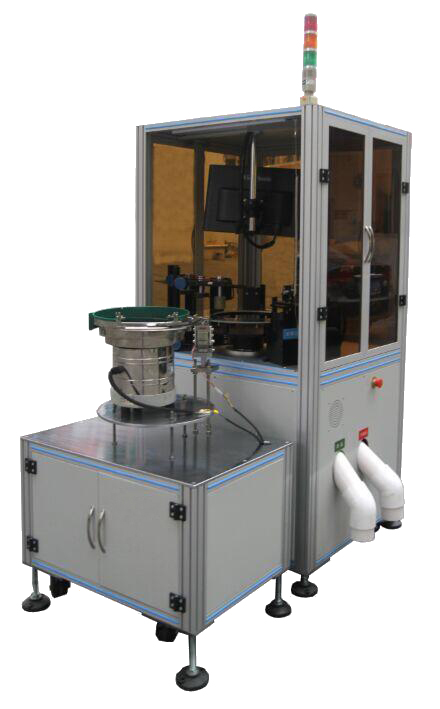

设备外观3D立体图
三、样件测试图片:

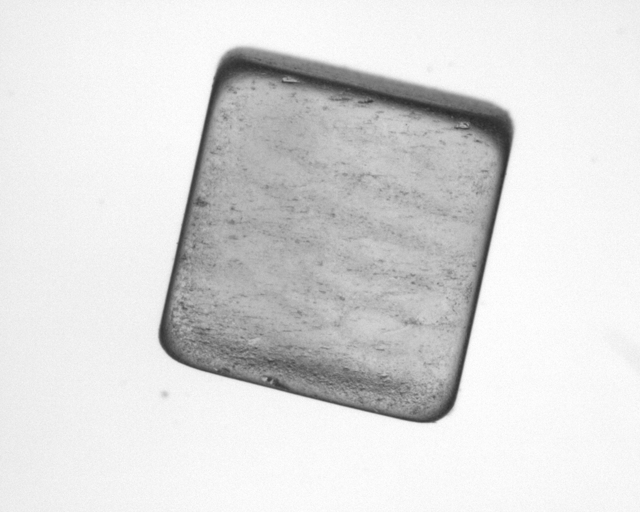

顶部背光检测原图：

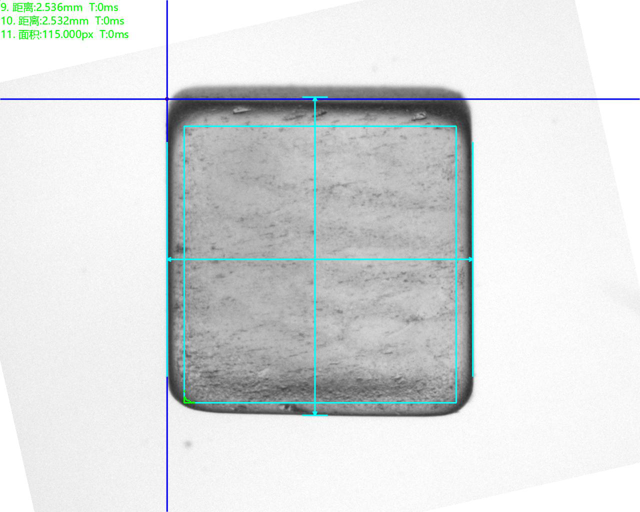

顶部背光检测良品分析图：OK

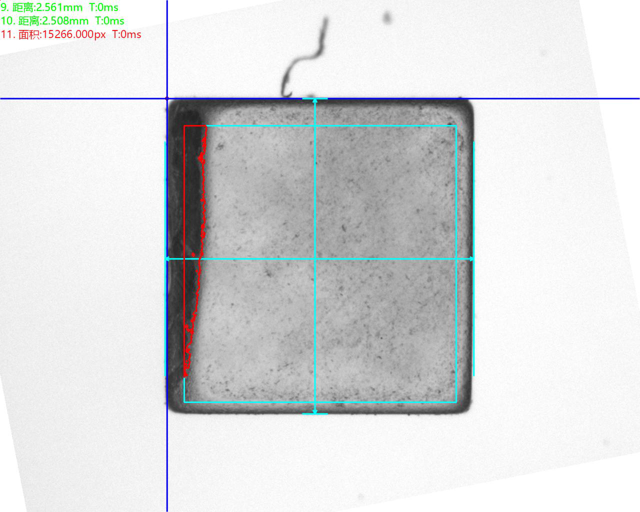

顶部背光检测不良品分析图：NG 不良原因：缺料
顶部背光检测不良品分析图：NG 不良原因：缺料

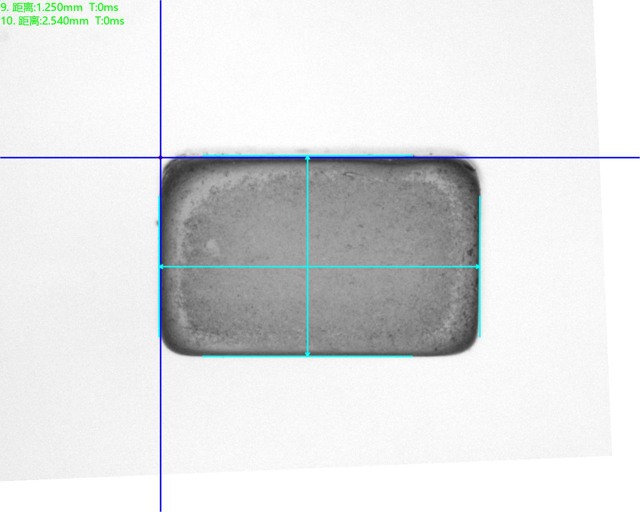

侧面背光检测良品分析图：OK
更多塑胶件缺陷视觉检测设备检测产品案例请登录深圳思普泰克网站查阅：www.rendetangguoyi.com
