一、检测内容及要求



检测内容：

       产品的外观检测

序号	检测位置	检测方式	是否可检
1	尺寸外观	背光	可检

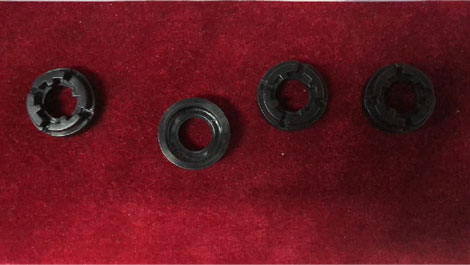

样品图：

二、设备组成及主要机构



设备型号：SP-T300标准检测设备          外形尺寸：900*800*1850mm

         组成部件清单：

序号	部件名称	规格型号	数量
1	视觉检测软件	SIPOTEK	1套
2	工业电脑	SIPOTEK定制	1套
3	显示器	PHILIPS  19”液晶显示器	1台
4	工业相机	Barsler工业相机	1套
5	相机调节模组	SIPOTEK定制	1套
6	工业镜头	FA高清光学工业镜头	1套
8	光源	定制光学自适应光源	1套
8	检测平台	专业光学玻璃载台	1套
9	伺服电机	松下·PANASONIC	1套
9	控制系统	SIPOTEK定制	1套
11	PLC运动协作	松下·PANASONIC	1套

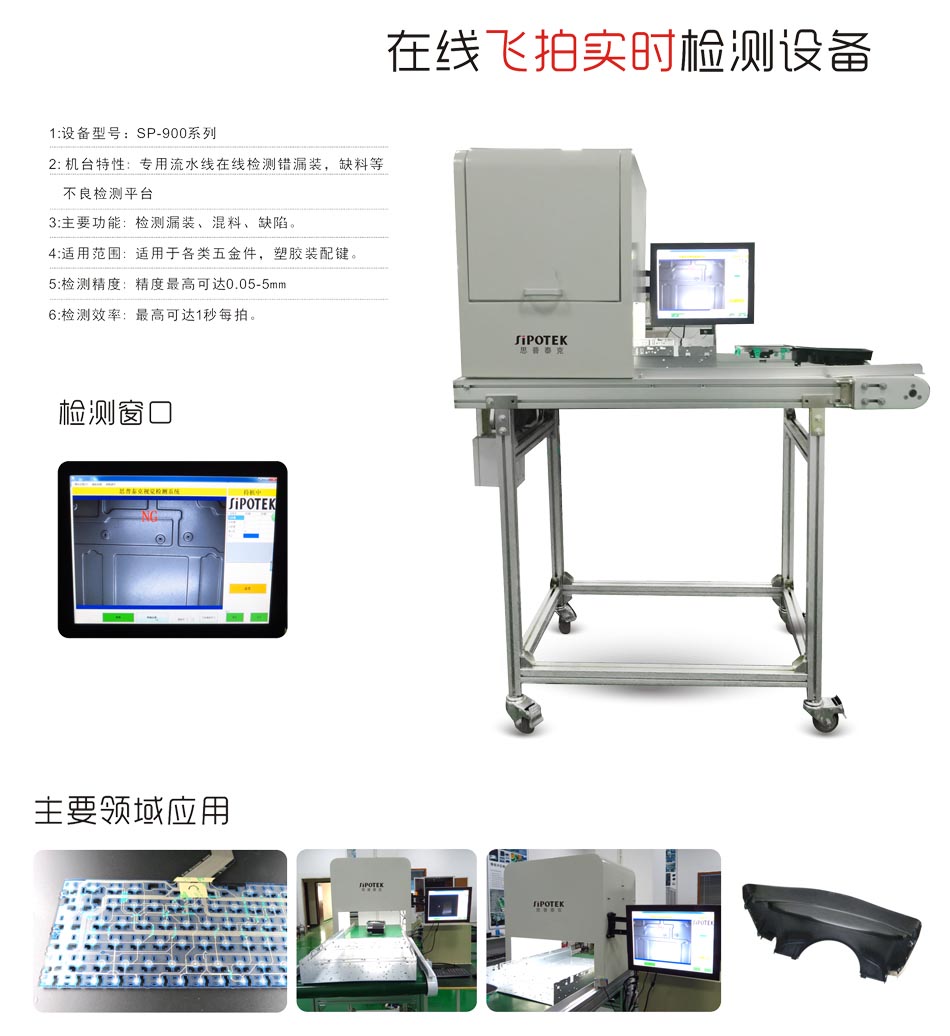

塑胶件外观检测设备外观3D立体图

三、样件测试图片:

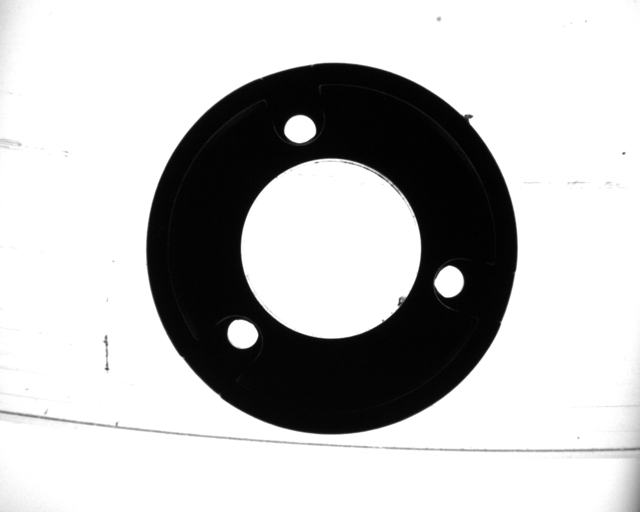

顶部背光检测原图：

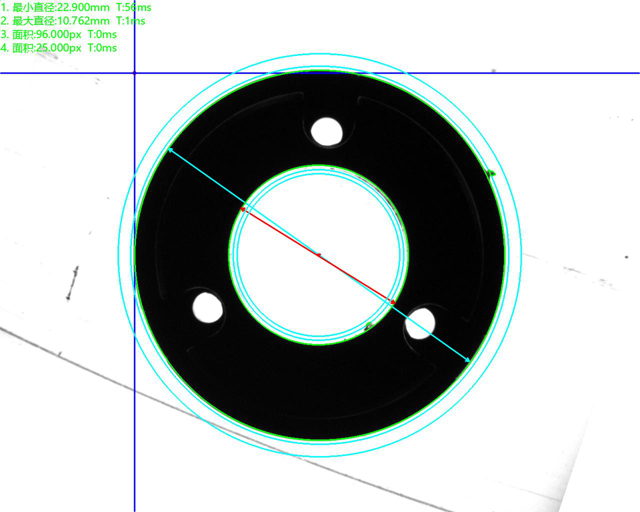

顶部背光检测良品分析图：OK

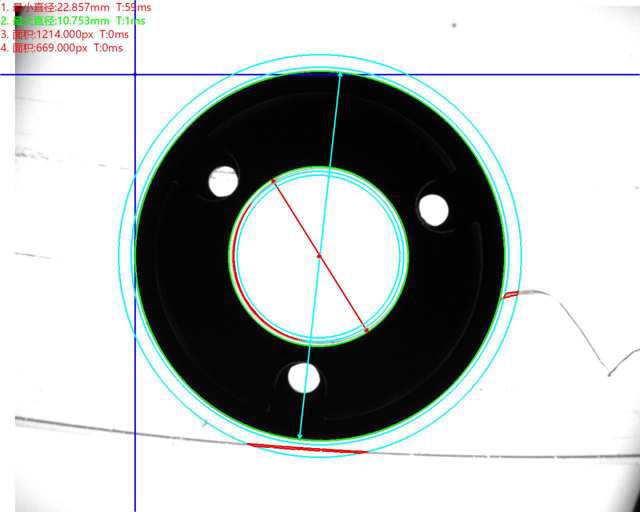

顶部背光检测原图及不良品图：拉丝          分析结果：可检



底部背光检测原图及不良品图：毛边       分析结果：可检

四、塑胶件外观检测设备安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。



环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：        交流220V，50Hz，  耗电＜1KVA。

获取更多的塑胶件外观检测设备检测产品外观方案可登陆深圳思普泰克官网查阅：www.rendetangguoyi.com
