缺陷视觉检测设备检测塑胶件外观方案
发表时间:2020-01-17 11:37
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 气泡、同心度 底部背光检测 可检
2 表面字符识别 顶部同轴正光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于100件(取决于产品送料速度)。

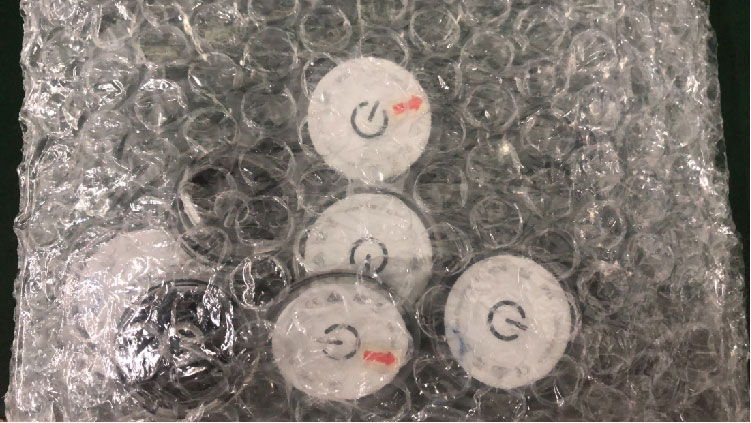

样品图:

缺陷视觉检测设备
二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 2套
5 相机调节模组 SIPOTEK定制 2套
6 工业镜头 FA高清光学工业镜头 2套
8 光源 定制光学自适应光源 2套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
9 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

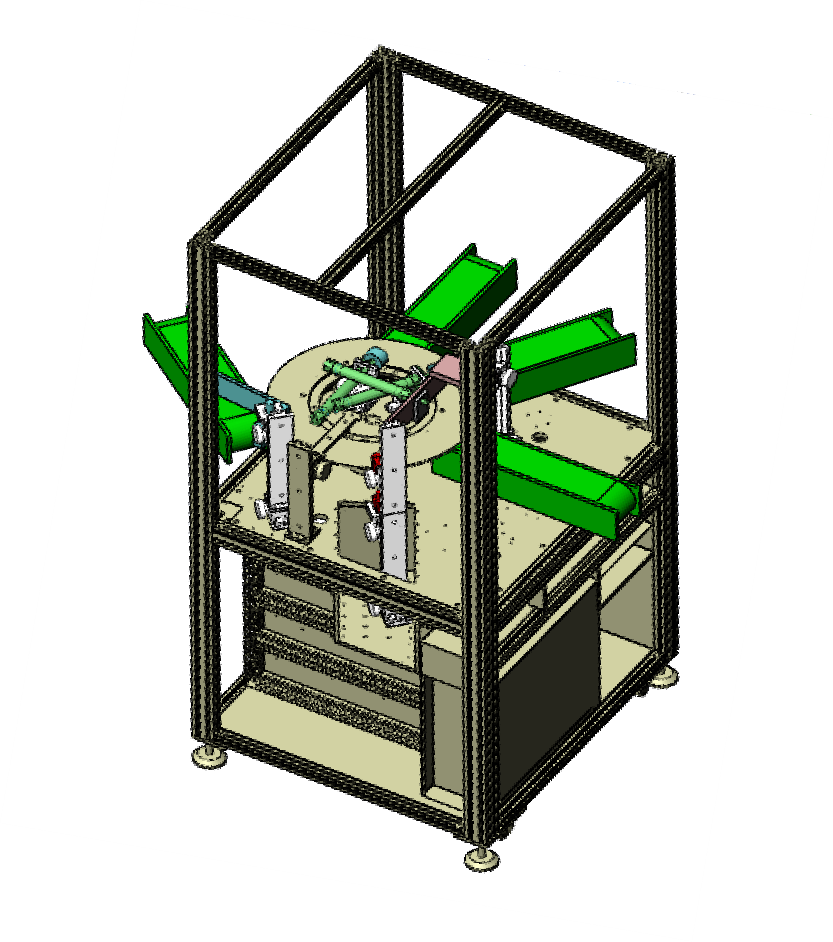

设备外观3D立体图

缺陷视觉检测设备缺陷视觉检测设备

样件测试图片:

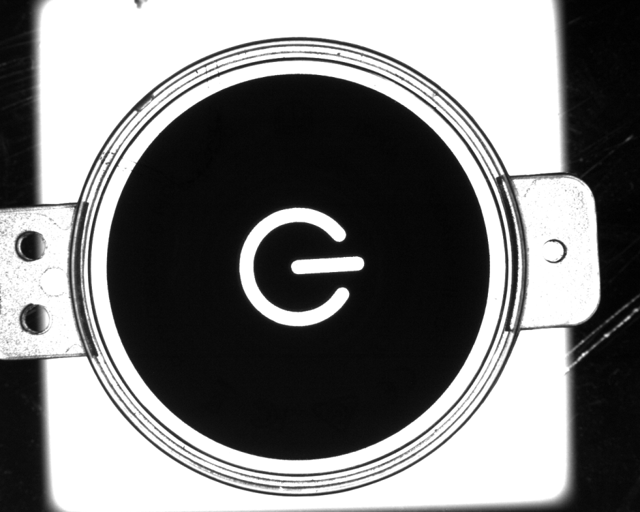

   底部背光检测原图及不良品图:NG          不良原因:气泡

缺陷视觉检测设备缺陷视觉检测设备

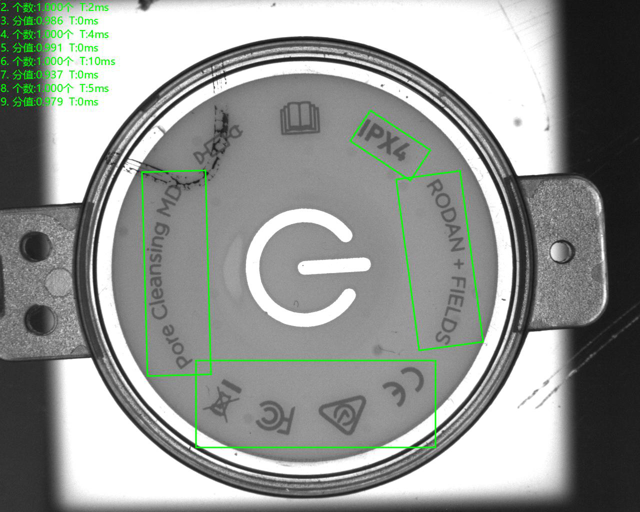

顶部正光检测原图:

缺陷视觉检测设备


顶部正光检测良品分析图:OK

缺陷视觉检测设备

三、系统安装要求:
设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
更多缺陷视觉检测设备检测方案可登陆思普泰克官网查阅:www.rendetangguoyi.com
