一、检测内容及要求
检测内容：
产品的尺寸检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 线圈排列不整齐 | 正光检测 | 可检 |
|
| 2 | 引脚处线圈杂乱 | 正光检测 | 可检 |
|
| 3 | 凹槽处挂线 | 背光检测 | 可检 | 无翘起特征的挂线不可检测 |
注明：电感线圈自动化检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于120件(取决于产品送料速度)
样品图：
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 4套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 4套 |
| 6 | 工业镜头 | 远心高清光学工业镜头 | 4套 |
| 7 | 环形光源 | 定制光学自适应光源 | 4套 |
| 8 | 控制系统 | SIPOTEK定制 | 1套 |
| 9 | 伺服电机 | 松下 | 1套 |
| 10 | 减速机 | SIPOTEK定制 | 1套 |
| 11 | 上料机构 | SIPOTEK定制皮带 | 1套 |
| 12 | 下料机构 | SIPOTEK定制皮带 | 1套 |

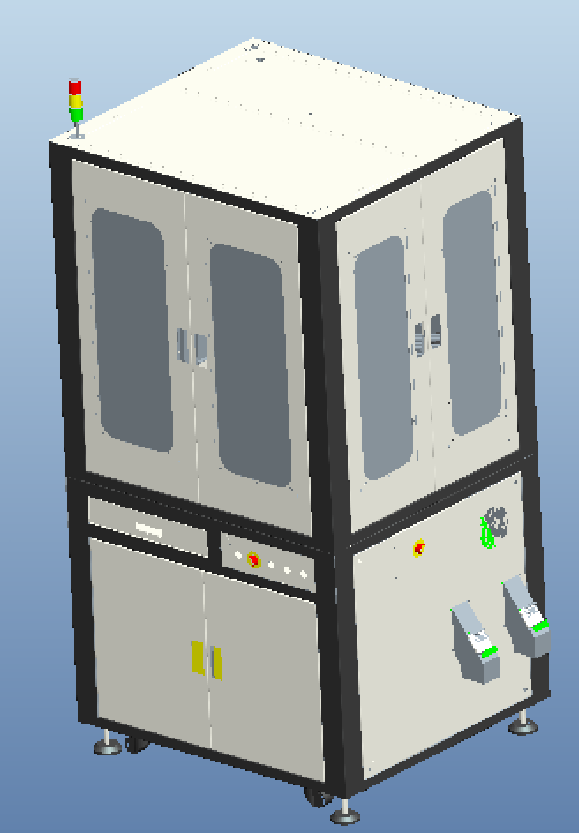

设备外观－3D立体图

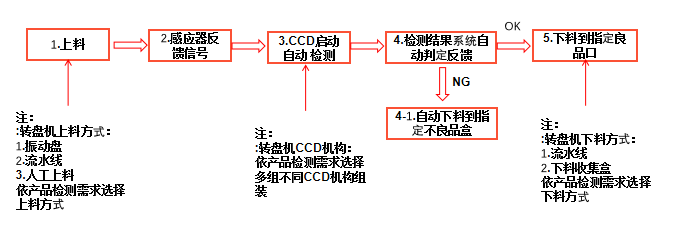

设备检测流程
三、样件测试图片:

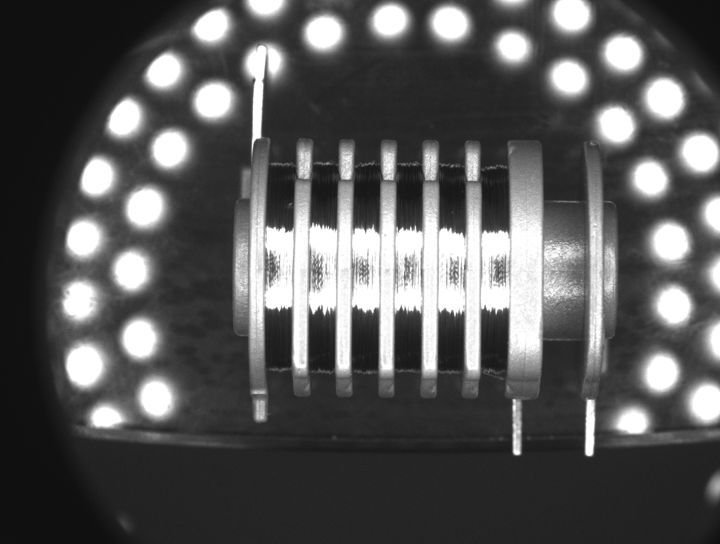

底部正光检测良品原图：
底部正光检测良品分析图：OK

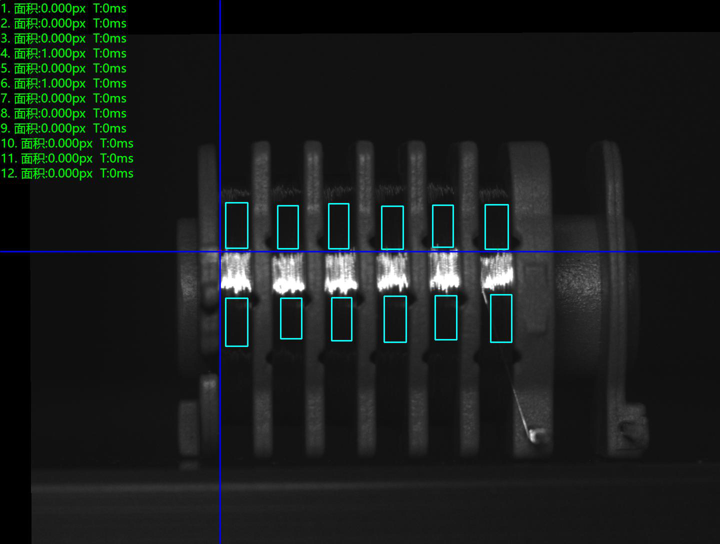

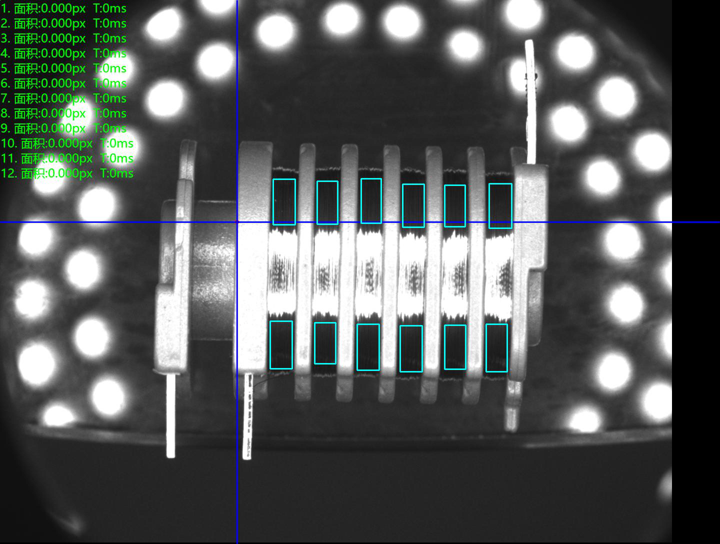

侧面正面检测良品分析图：OK

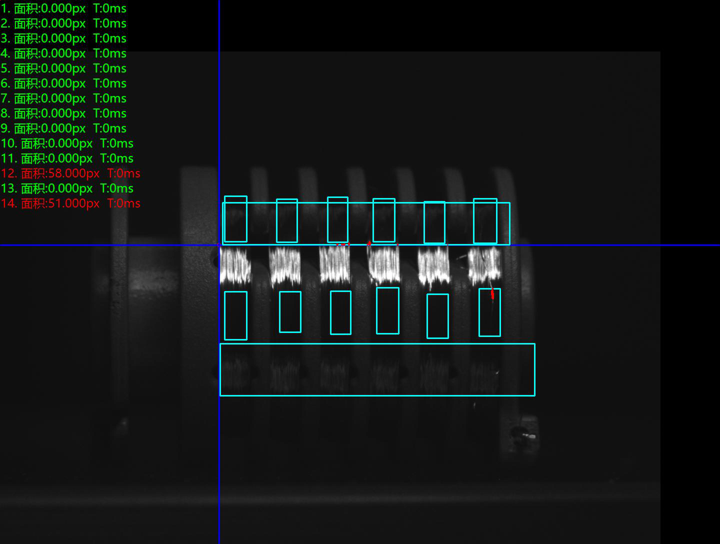

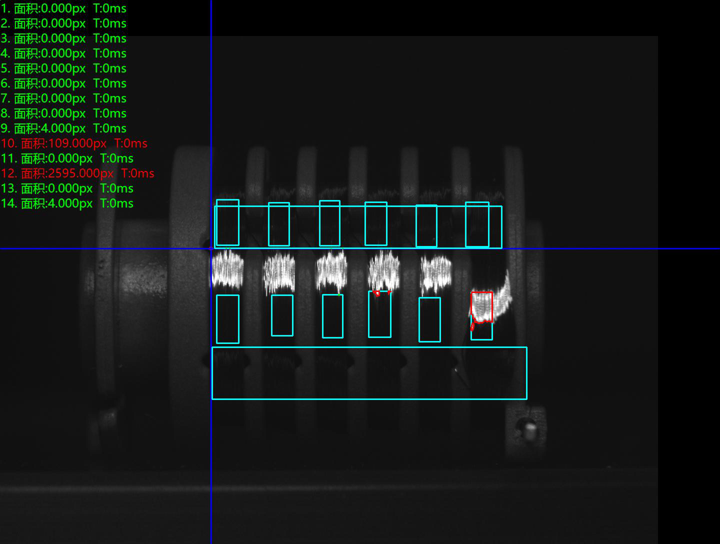

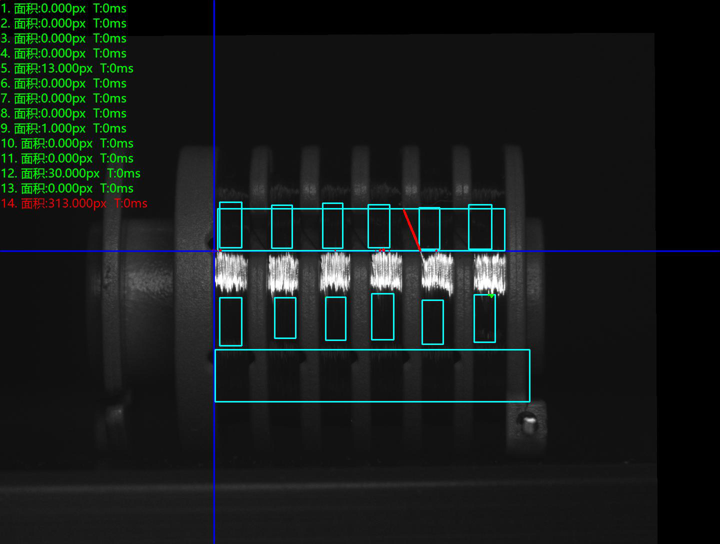

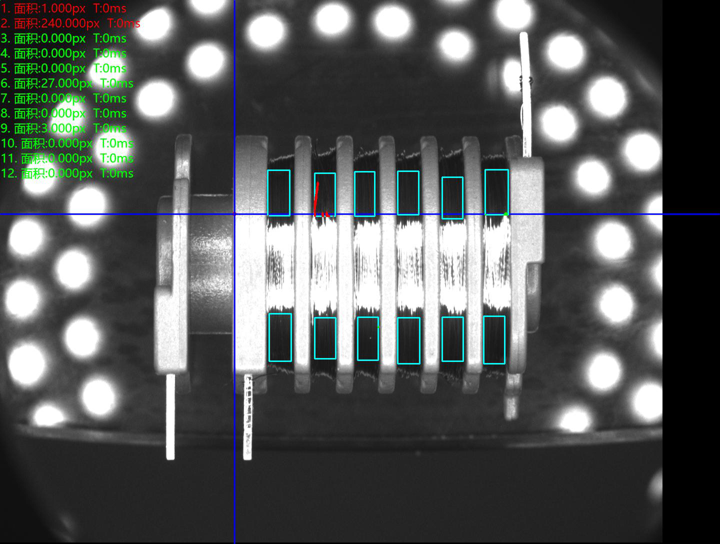

侧面正光检测不良品分析图：NG 不良特征：挂线

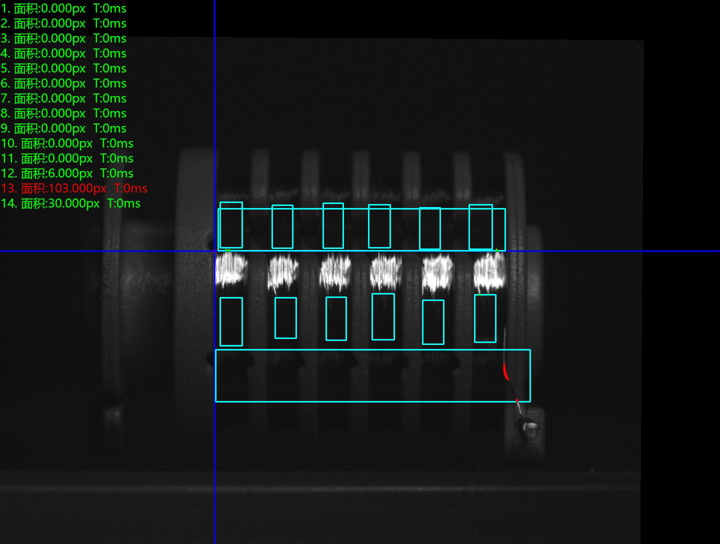

侧面正光检测不良品分析图：NG 不良特征：挂线
侧面正光检测不良品分析图：NG 不良特征：挂线
侧面正光检测不良品分析图：NG 不良特征：排列不整齐

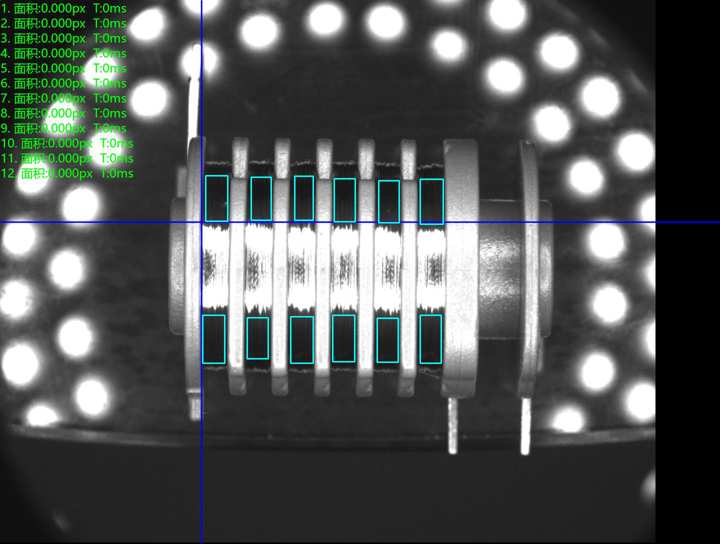

顶部正光检测良品分析图：OK

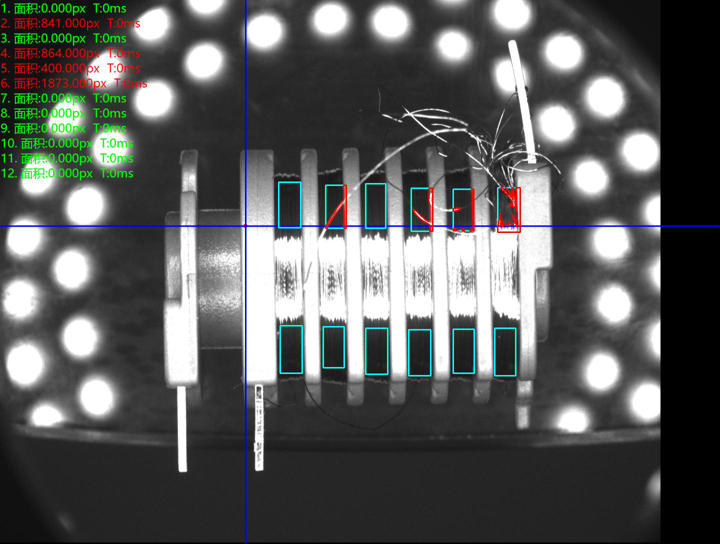

顶部正光检测不良品分析图：NG 不良特征：挂线
顶部正光检测不良品分析图：NG 不良特征：线圈杂乱
反侧面正面检测良品分析图：OK
四、电感线圈自动化检测设备安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
