一、检测内容及要求
检测内容：
注明：视觉自动化检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 裂纹、孔洞、变形、压伤、残缺 | 正光检测 | 可检 | 局部检测 |
注明：视觉自动化检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 1套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 1套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
|
| 7 | 光源 | 定制光学自适应光源 | 1套 |
|
| 8 | 检测平台 | SIPOTEK定制一键测量 | 1套 |
|

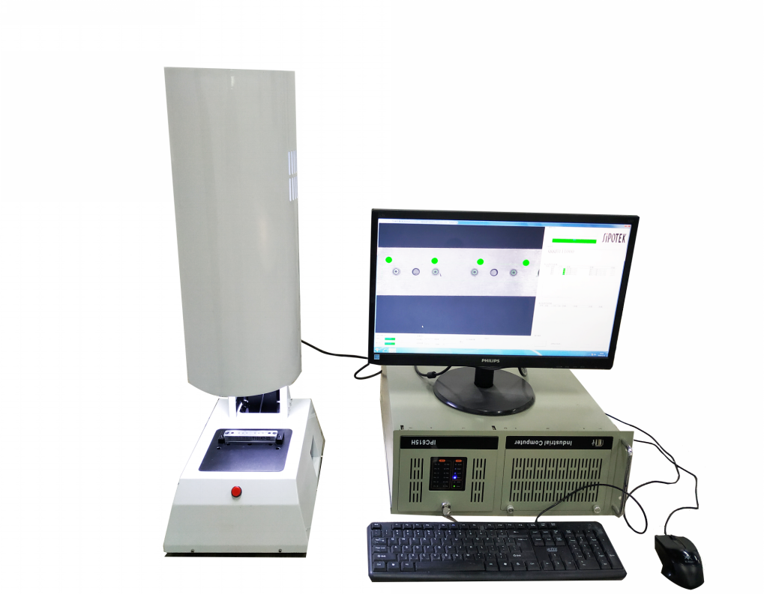

视觉自动化检测设备外观3D立体图
三、样件测试图片:
正光检测良品分析图：OK

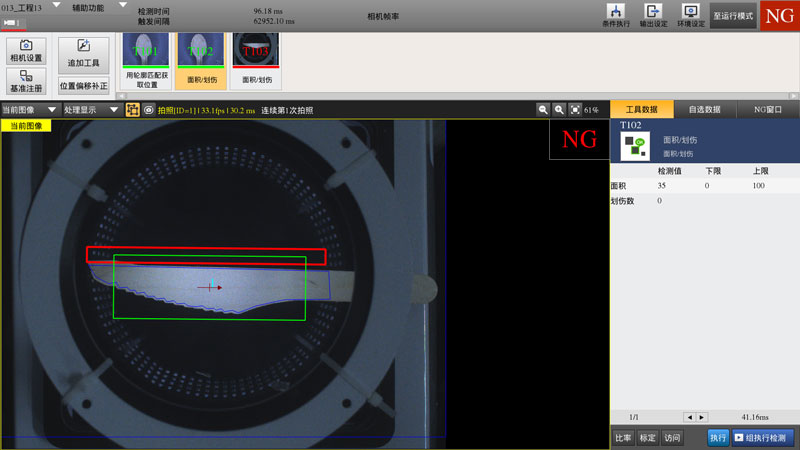

正光检测良品分析图：OK 评估结果：像这种上面有别的颜色的良品会造成误判，判为不良品

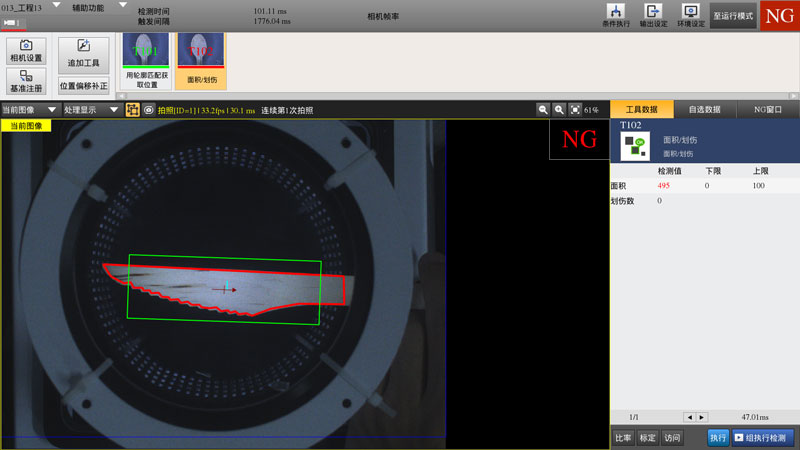

正光检测不良品分析图：NG 不良位置：孔洞 评估结果：可检

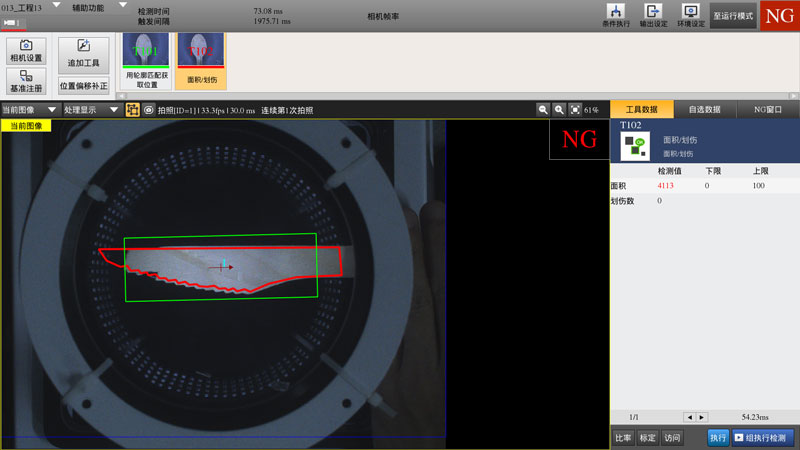

正光检测不良品分析图：NG 不良位置：残缺 评估结果：可检

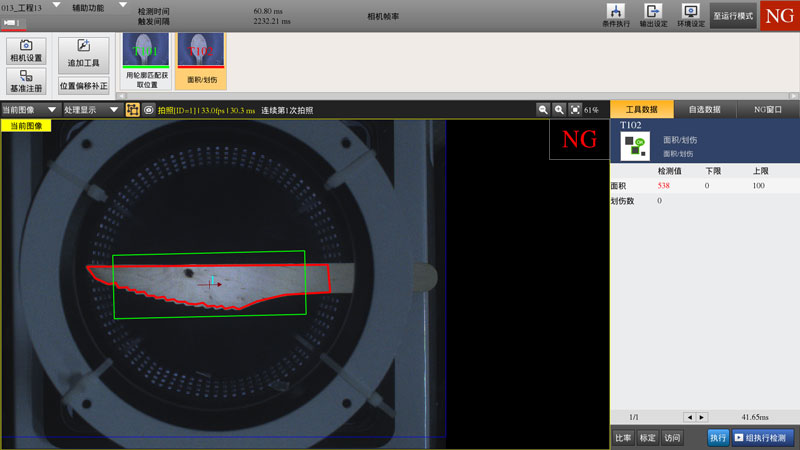

正光检测不良品分析图：NG 不良位置：变形 评估结果：可检
四、视觉自动化检测设备安装要求:
三、样件测试图片:
正光检测良品分析图：OK
正光检测良品分析图：OK 评估结果：像这种上面有别的颜色的良品会造成误判，判为不良品
正光检测不良品分析图：NG 不良位置：孔洞 评估结果：可检
正光检测不良品分析图：NG 不良位置：残缺 评估结果：可检
正光检测不良品分析图：NG 不良位置：变形 评估结果：可检
四、视觉自动化检测设备安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的一键测量平台，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
