ccd在线视觉检测设备检测勺子外观缺陷方案!
发表时间:2020-04-23 13:25
一、检测内容及要求

检测内容:
序号 检测位置 检测方式 是否可检 备注
1 裂纹、孔洞、变形、压伤、残缺 正光检测 可检 局部检测

注明:ccd在线视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 1套

5 相机调节伺服模组 SIPOTEK定制 1套

6 工业镜头 FA高清光学工业镜头 1套

7 光源 定制光学自适应光源 1套

8 检测平台 SIPOTEK定制一键测量 1套

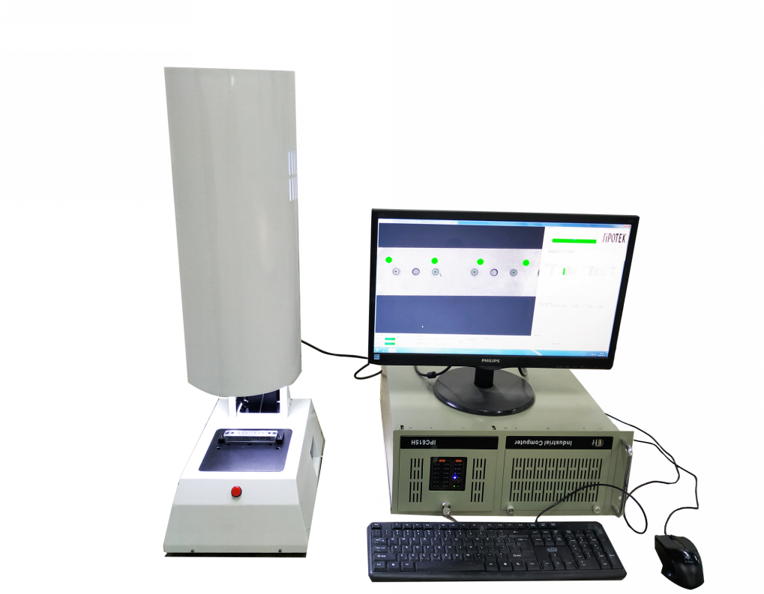

ccd在线视觉检测设备外观3D立体图

ccd在线视觉检测设备
三、样件测试图片:
正光检测良品分析图:OK

ccd在线视觉检测设备

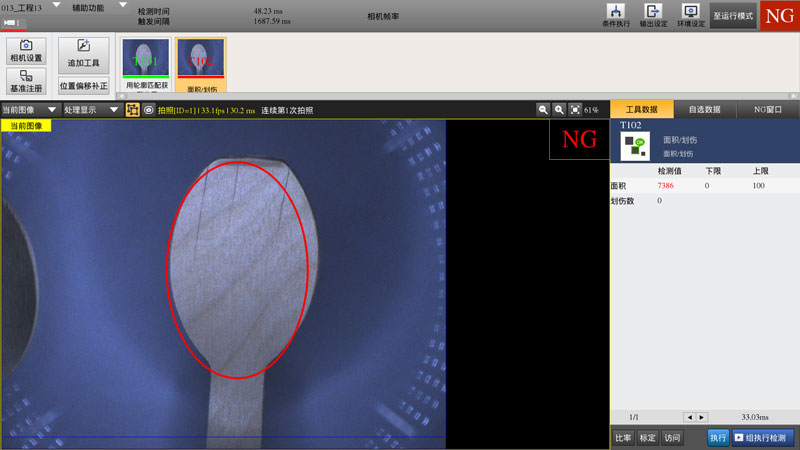

正光检测不良品分析图:NG    不良位置:裂纹      评估结果:可检

ccd在线视觉检测设备

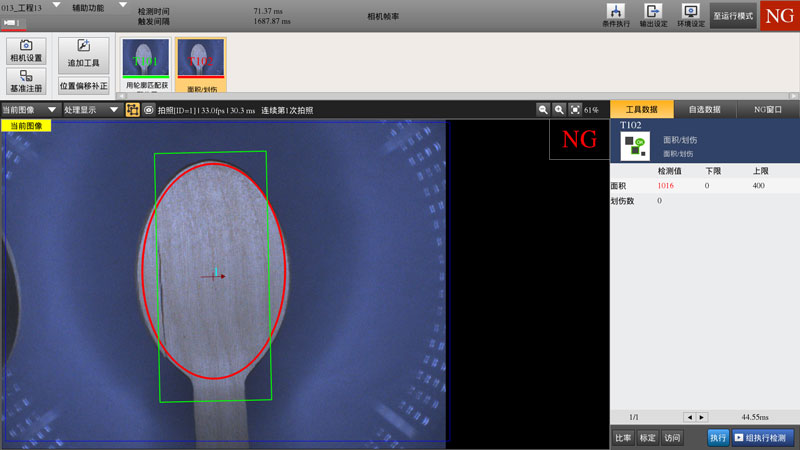

正光检测不良品分析图:NG    不良位置:残缺      评估结果:可检

ccd在线视觉检测设备

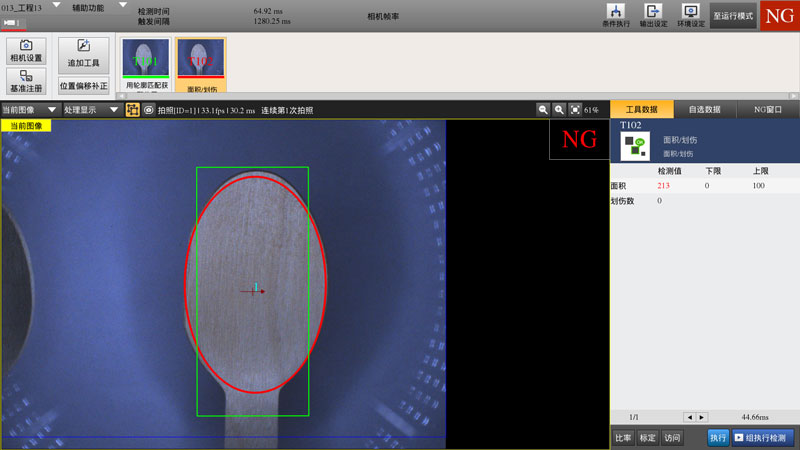

正光检测不良品分析图:NG    不良位置:变形      评估结果:可检

ccd在线视觉检测设备

四、
ccd在线视觉检测设备安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的一键测量平台,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
