一、检测内容及要求
检测内容：
最大尺寸长75mm*宽10mm*高3mm的产品的外观检测
注明：电感视觉检测设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于80件(取决于产品送料速度)。

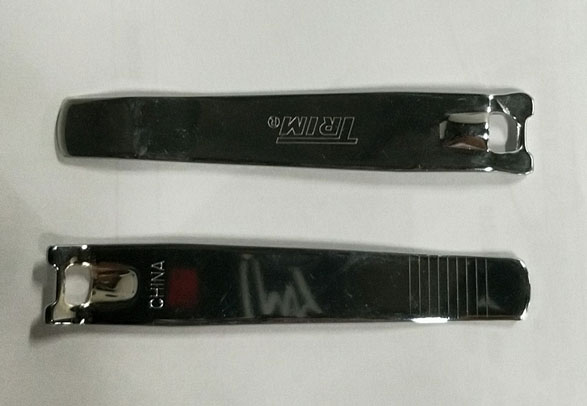

样品图：
电感视觉检测设备外观3D立体图

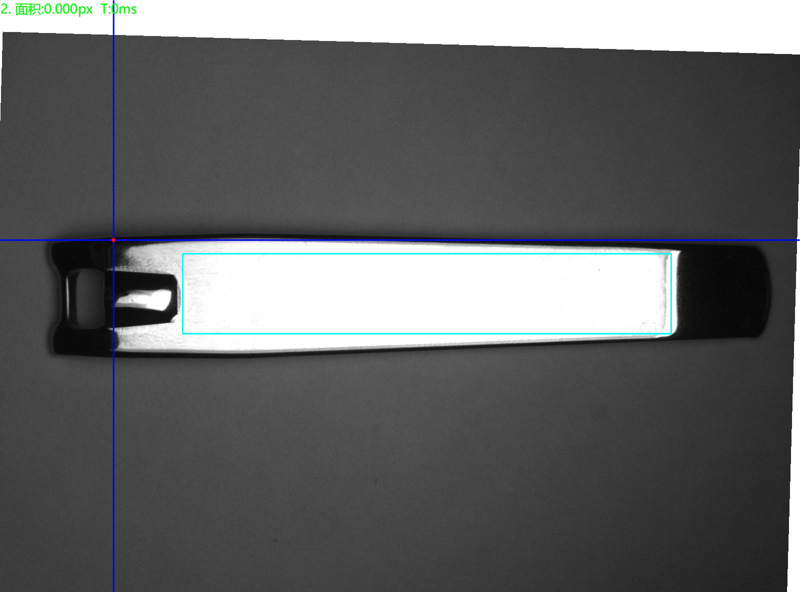

底部正光检测良品分析图：OK

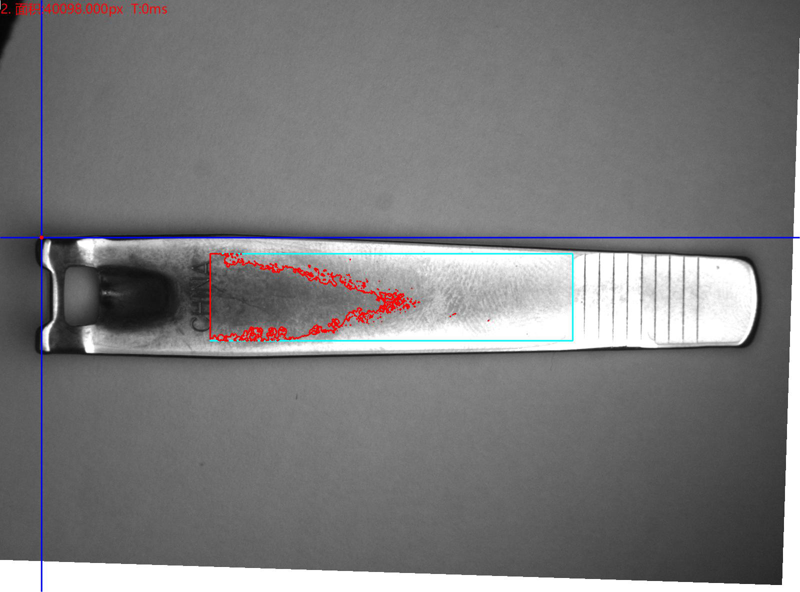

底部正光检测不良品分析图：NG 不良特征： 电镀不良 分析结果：可检

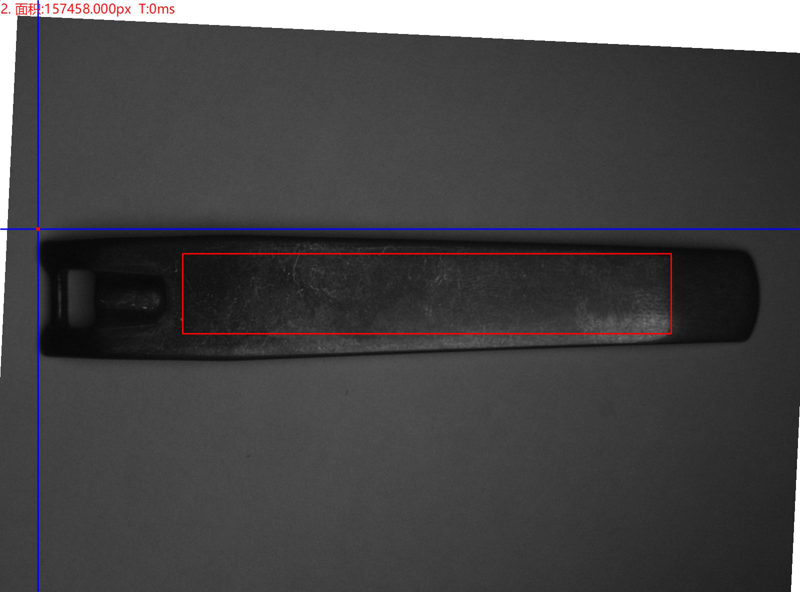

顶部正光检测不良品分析图：NG 不良特征： 电镀不良 分析结果：可检

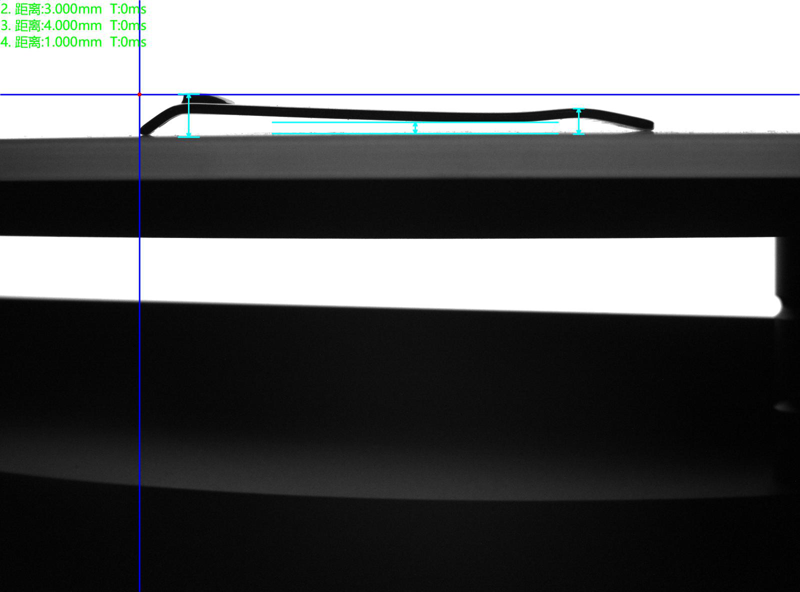

侧面背光检测良品分析图：OK

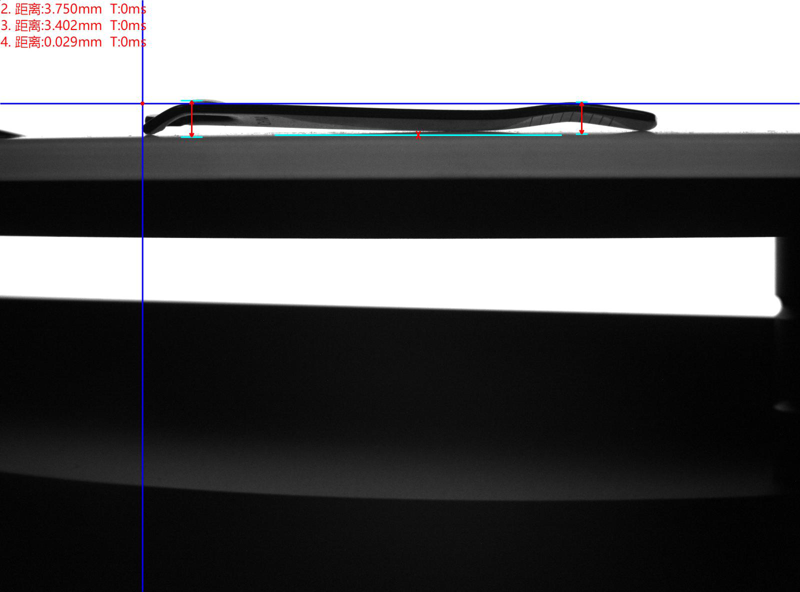

侧面背光检测不良品分析图：NG 不良特征：尾部变形 分析结果：可检

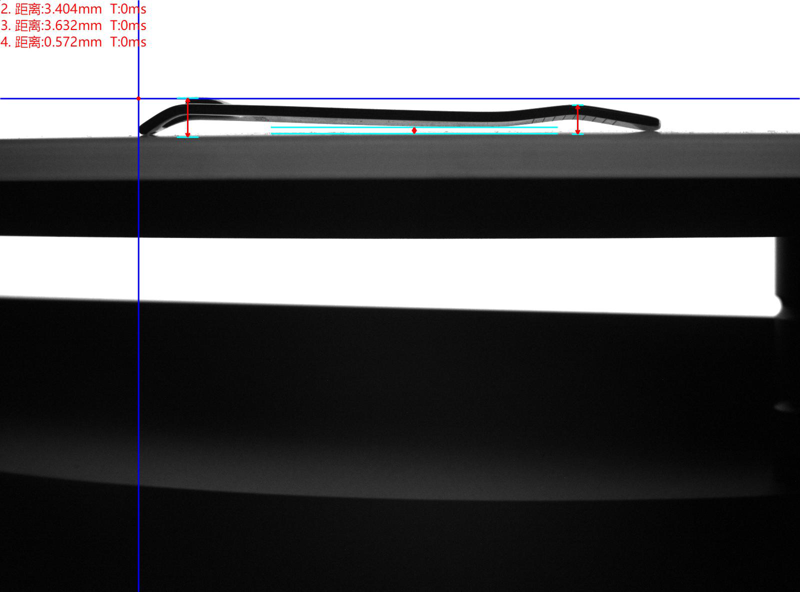

侧面背光检测不良品分析图：NG 不良特征： 尾部弯曲 分析结果：可检
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 底部电镀不良 | 正光检测 | 可检 |
| 2 | 顶部电镀不良 | 可检 | |
| 3 |
|
|
|
| 4 |
|
|
|
| 5 | 侧面厚度 | 背光检测 | 可检 |
| 6 |
|
|
|
| 7 |
|
|
|
| 8 | 色差 |
|
不可检 |
注明：电感视觉检测设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于80件(取决于产品送料速度)。
样品图：
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | SONY工业相机 | 2套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | 定焦远心高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 2套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|
电感视觉检测设备外观3D立体图
三、样件测试图片:
底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征： 电镀不良 分析结果：可检
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征： 电镀不良 分析结果：可检
侧面背光检测良品分析图：OK
侧面背光检测不良品分析图：NG 不良特征：尾部变形 分析结果：可检
侧面背光检测不良品分析图：NG 不良特征： 尾部弯曲 分析结果：可检
侧面背光检测不良品分析图：NG 不良特征： 头部变形 分析结果：可检
四、电感视觉检测设备安装要求:
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
