机械零件检测自动化设备检测小螺丝外观方案
发表时间:2020-01-06 16:59


小螺丝机器视觉检测方案_深圳市思普泰克科技有限公司。思普泰克专注机器视觉检测13年,

应用领域广,有许多检测案例,欢迎咨询:13077819519

机械零件检测自动化设备



一:检测内容及要求






检测工件面积:



整体高度2.955.92mm的样件检测



检测内容:



1:底部检测有无十字头部、是否堵孔



2:侧面检测总高度、牙外径



注明:以上检测项目,均需要在影像下清晰可见才能检测



检测效率:每分钟检测数量400-600(根据样件送料速度)



分工段进行:按照检测内容细分检测步骤.



二: 设备组成及主要机构






整体构成:尺寸: 900800*1850 mm



型号:SP_302C



1:思普泰克视觉检测软件



2:工业电脑



3:显示器 19



4:工业相机: 2,底部检测有无十字头部、是否堵孔。侧面检测检测总高度、牙外径



5:工业镜头: 2FA工业相机



6:专业玻璃盘



7:电磁阀



8:减速机



9:振动柜



10:进料设备(振动盘,直振,控制器)







.1: 设备外观3D立体图





机械零件检测自动化设备






三:1 底部检测方式




底部检测效果原图:







机械零件检测自动化设备

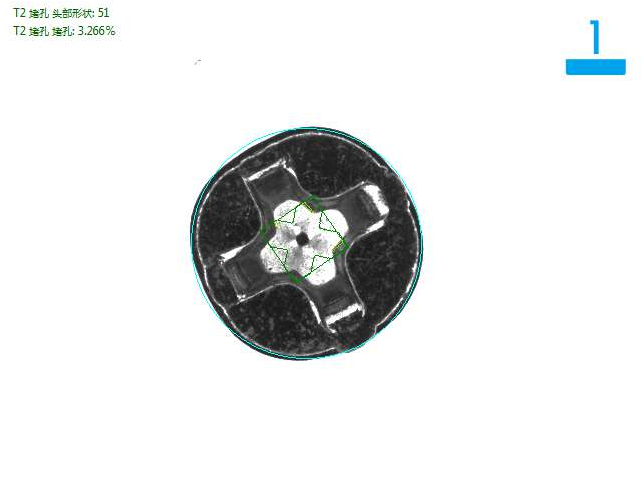

三:1 底部检测方式








底部检测良品分析图:OK





机械零件检测自动化设备

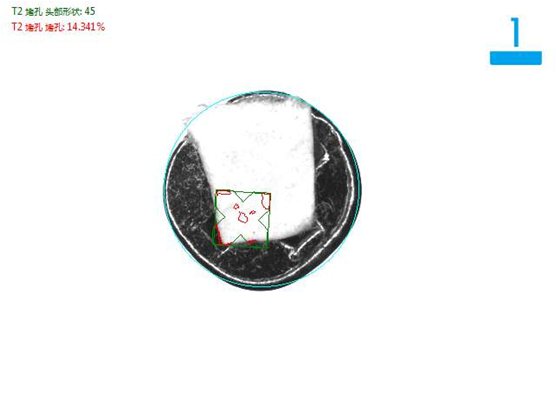

三:1 底部检测方式








底部检测堵孔不良品分析图:NG





机械零件检测自动化设备

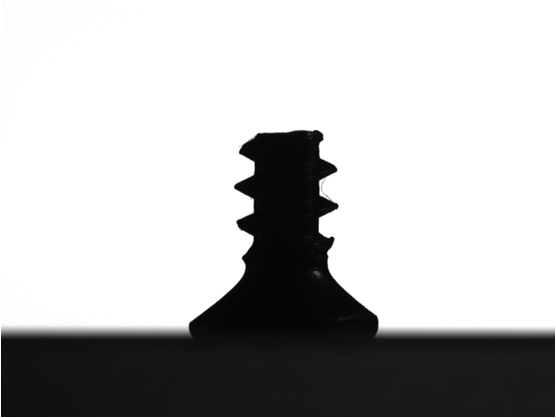

三:2侧面检测方式








侧面检测效果原图:





机械零件检测自动化设备

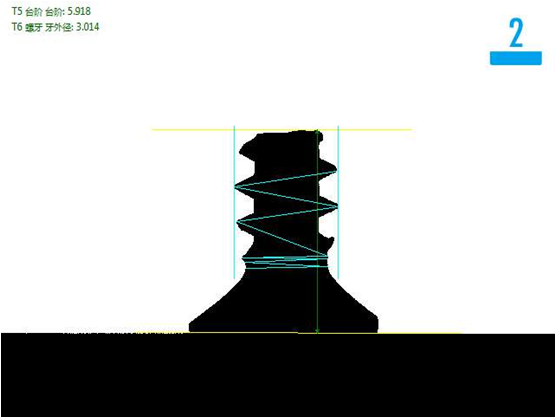

三:2侧面检测方式








侧面检测良品分析图:OK





机械零件检测自动化设备

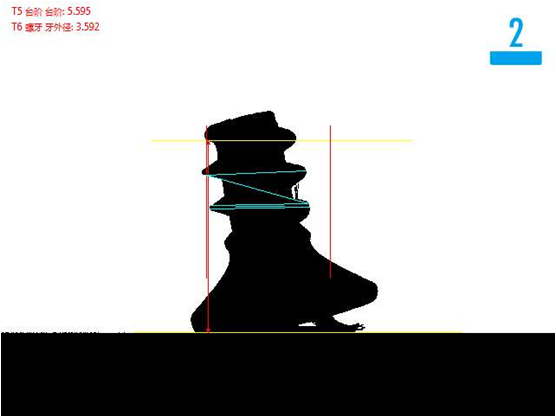

三:2侧面检测方式








侧面检测高度不良品分析图:NG





机械零件检测自动化设备






.系统安装要求:








设备放置的检测空间: 在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。




环境温度: 0-50摄氏度;




空气湿度: 90% RH以下;




电子干扰: 为设备提供电子干扰较小的地方。




电源: 交流220V50Hz, 耗电<1KVA




以上就是小螺丝机器视觉检测方案,详细请咨询思普泰克:13077819519
