机械零件检测自动化设备检测瓶盖尺寸外观方案!
发表时间:2020-05-27 15:59
一、检测内容及要求

检测内容:
       最大尺寸长20mm*高3mm的产品的外观检测
序号 检测位置 检测方式 是否可检 备注
1 表面划伤 正光检测 可检

2 底部压伤 正光检测 可检

4 侧面压伤 正光检测 可检 环形一圈都压伤
压伤在边缘位置不可检
5





6 侧面齿变形

不可检 特征处于环形的任意位置

注明:思普泰克机械零件检测自动化设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于150件(取决于产品送料速度)。
样品图:

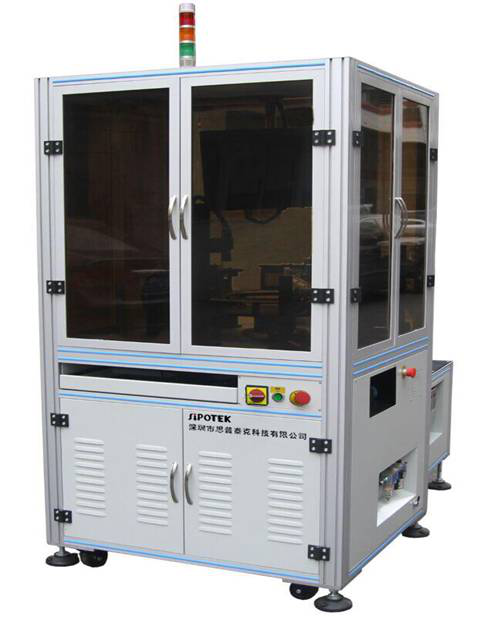

机械零件检测自动化设备

二、机械零件检测自动化设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 3套

5 相机调节伺服模组 SIPOTEK定制 3套

6 工业镜头 FA高清光学工业镜头 3套

7 光源 定制光学自适应光源 3套

8 检测平台 专业光学玻璃载台 1套

9 伺服电机 松下·PANASONIC 1套

10 控制系统 SIPOTEK定制 1套

11 PLC运动协作 松下·PANASONIC 1套

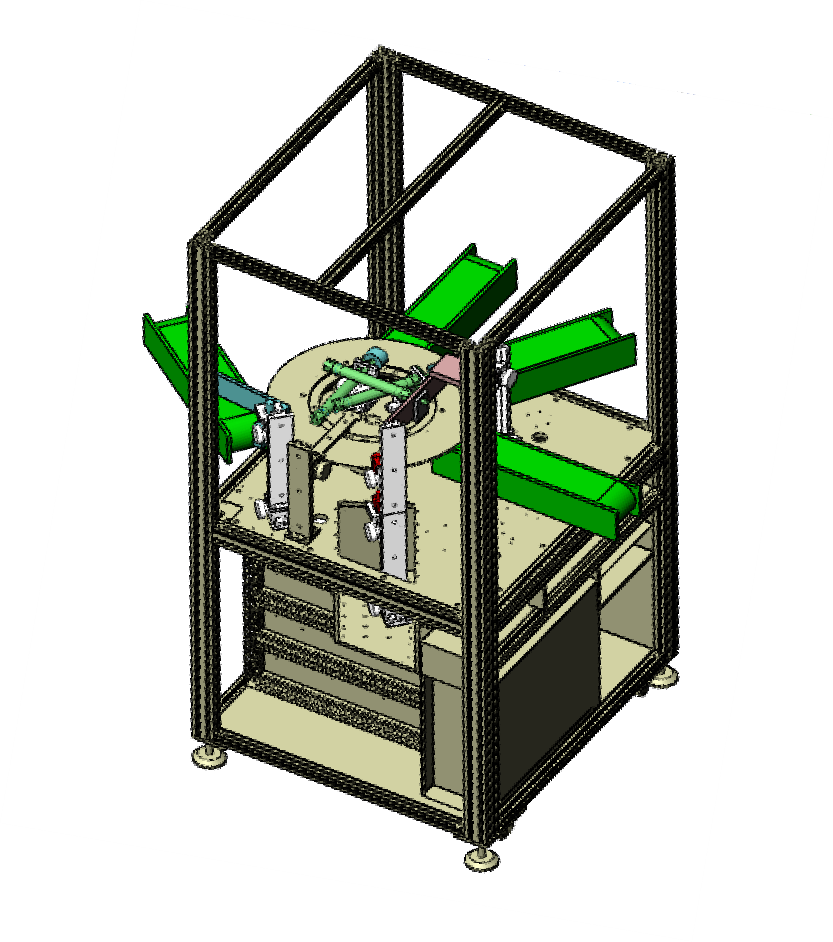

机械零件检测自动化设备外观3D立体图

机械零件检测自动化设备机械零件检测自动化设备
三、样件测试图片:

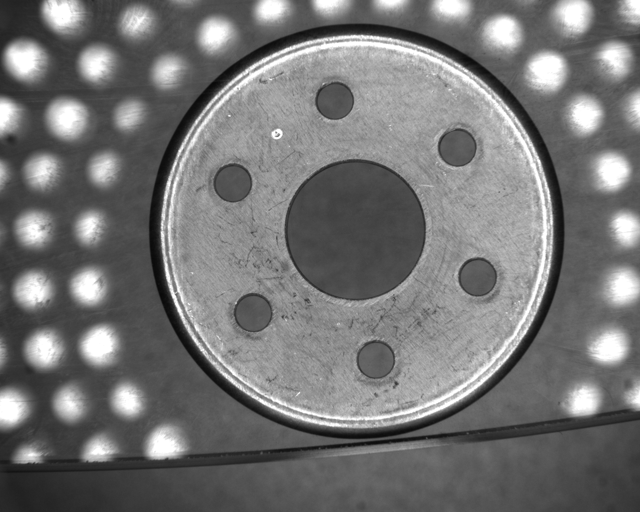

底部正光检测原图:

机械零件检测自动化设备

底部正光检测良品分析图:OK

机械零件检测自动化设备

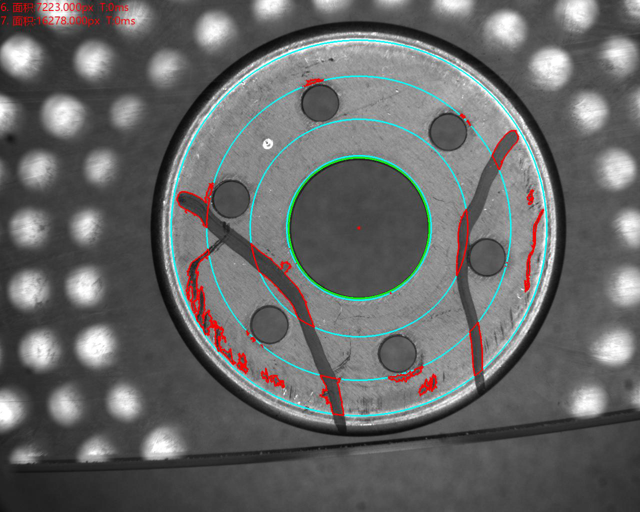

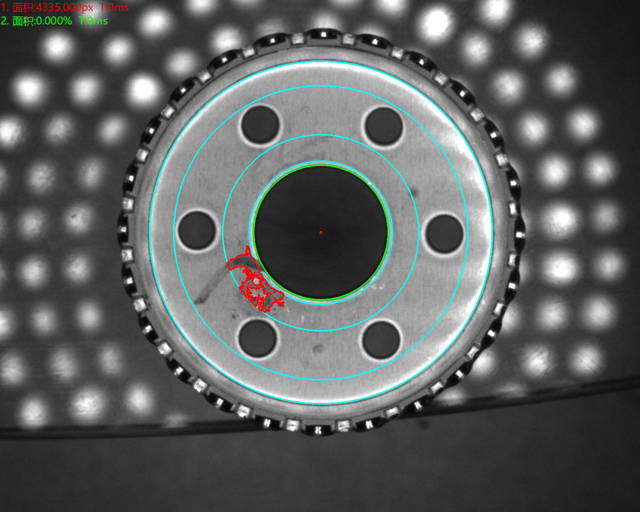

底部正光检测不良品分析图:NG   不良特征: 表面划伤      分析结果:可检

机械零件检测自动化设备

底部正光检测不良品分析图:NG   不良特征: 表面划伤      分析结果:可检

机械零件检测自动化设备

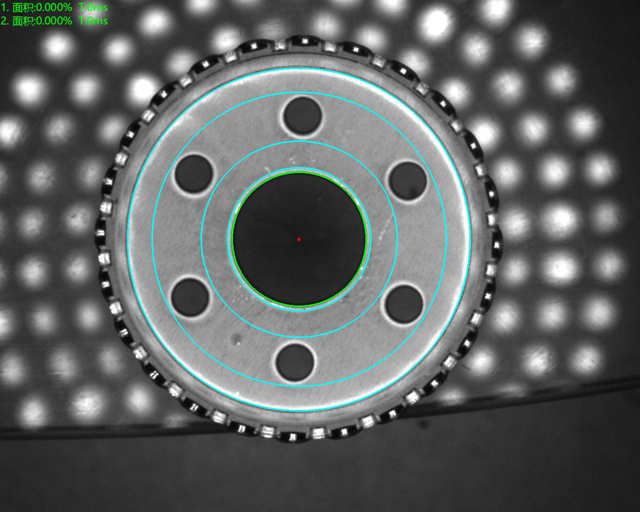

顶部正光检测良品分析图:OK

机械零件检测自动化设备

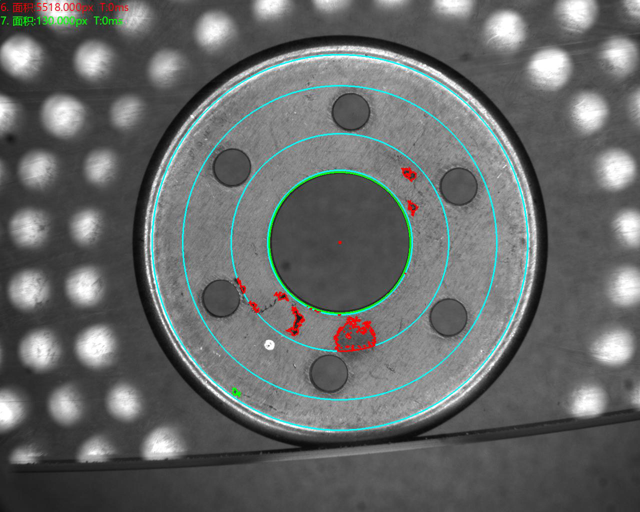

顶部正光检测不良品分析图:NG   不良特征: 压伤      分析结果:可检

机械零件检测自动化设备

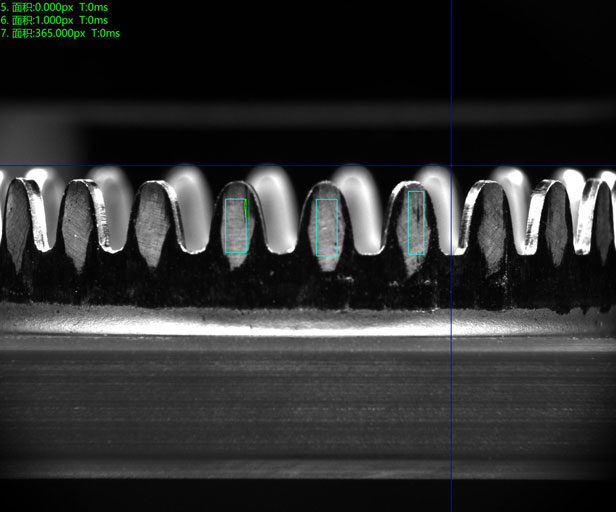

侧面正光检测良品分析图:OK

机械零件检测自动化设备

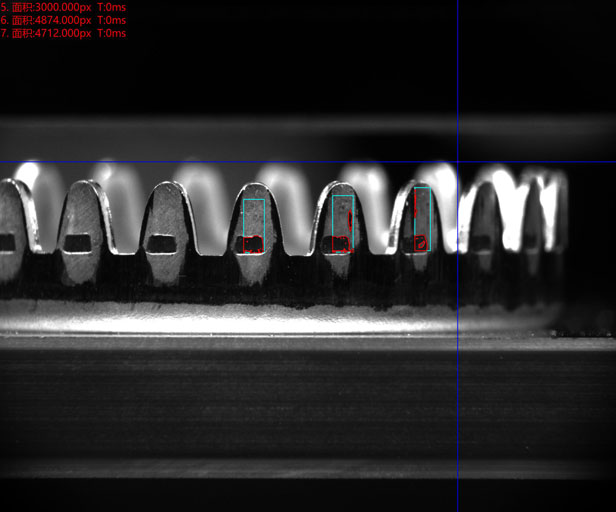

侧面正光检测不良品分析图:NG   不良特征: 压伤      分析结果:可检

机械零件检测自动化设备

深圳思普泰克免费为生产制造业提供机器视觉自动化检测产品外观方案,公司生产的机械零件检测自动化设备广泛应用于精密五金、塑胶件、五金件、电子元件等产品外观检测。欢迎前来咨询电话:134-2097-1778
