一、检测内容及要求
检测内容：
最大尺寸长50mm*宽50mm的产品的内孔检测
三、样件测试图片:
正光检测良品分析图：OK
正光检测不良品分析图：NG 不良特征：漏铣扁
正光检测不良品分析图：NG 不良特征：多铣扁
正光检测不良品分析图：NG 不良特征：漏孔
四、机械零件检测自动化设备安装要求:
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 多铣扁 | 顶部正光 | 可检 |
|
| 2 | 漏铣扁 | 顶部正光 | 可检 |
|
| 3 | 漏铣孔 | 顶部正光 | 可检 |
|
| 4 | 漏攻牙 | 顶部正光 | 可检 | 有孔就会有牙 |
注明：机械零件检测自动化设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
二、机械零件检测自动化设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |

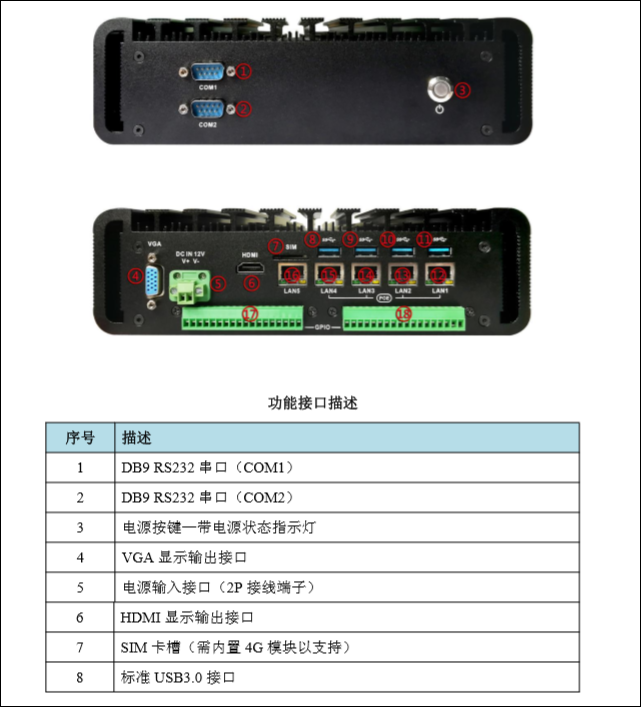

| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 1套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 1套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
|
| 7 | 光源 | 定制光学自适应光源 | 1套 |
|
| 8 | 检测平台 | SIPOTEK定制框架 | 1套 |
|

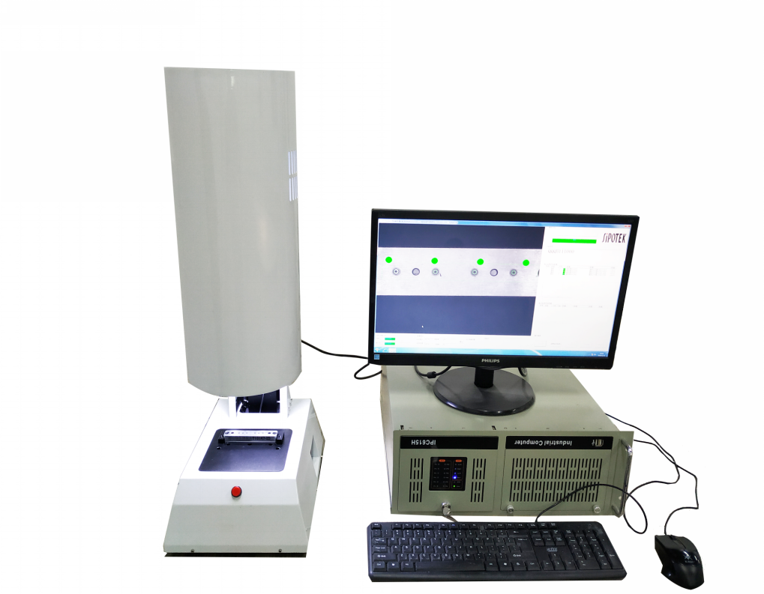

机械零件检测自动化设备外观3D立体图
三、样件测试图片:

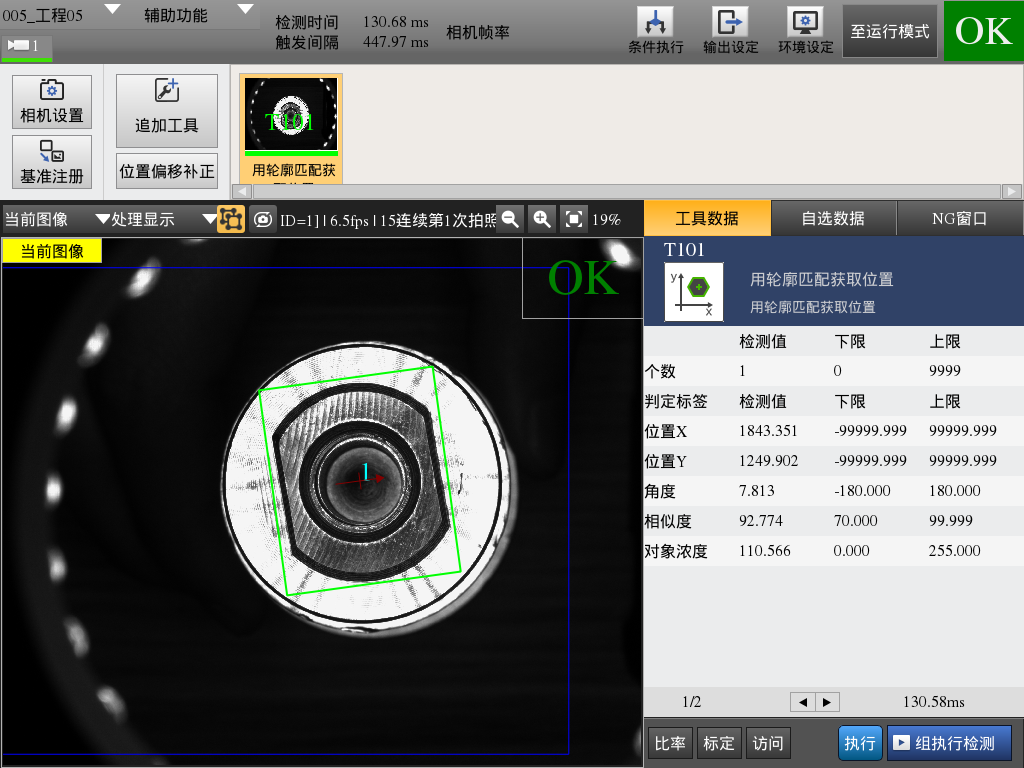

正光检测良品分析图：OK

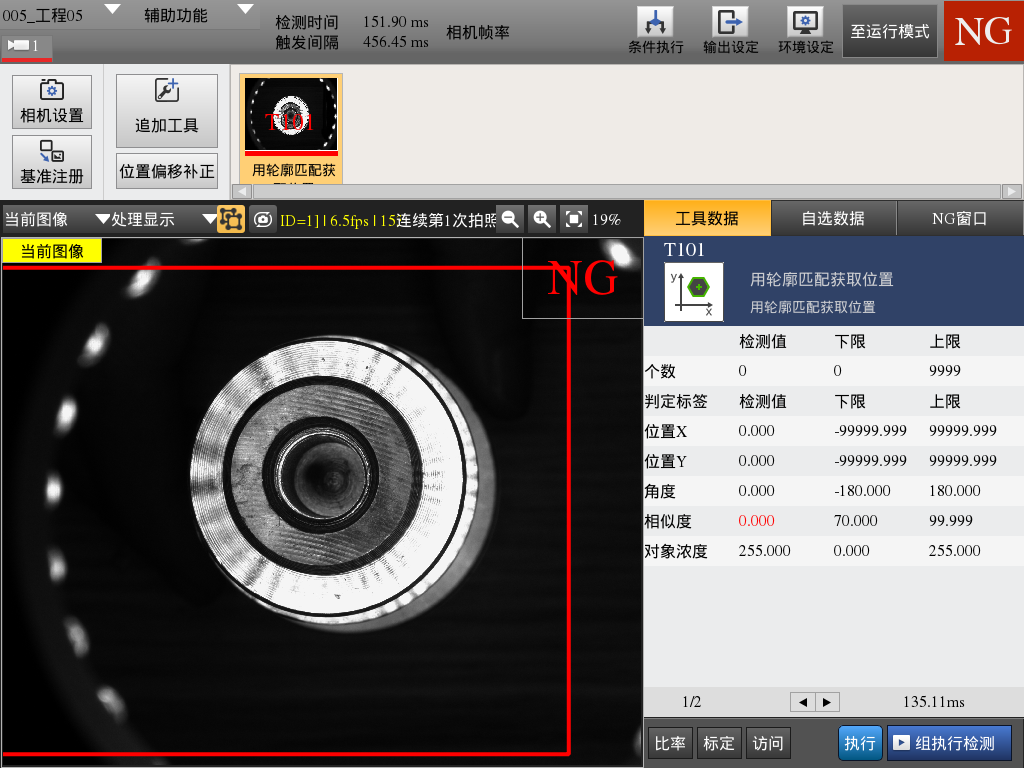

正光检测不良品分析图：NG 不良特征：漏铣扁
正光检测不良品分析图：NG 不良特征：多铣扁
正光检测不良品分析图：NG 不良特征：漏孔
四、机械零件检测自动化设备安装要求:
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
