序号 | 检测位置 | 检测方式 | 是否可检 |
1 | 蝴蝶钉头 | 顶部背光 | 可检 |
2 | 压伤、变形 | 可检 | |
3 | 钉尖缺失 | 可检 | |
4 | 钉尖多料 | 可检 | |
5 | 混料 | 可检 | |
6 | 生锈 | 顶部正光 | 可检 |
7 |
|
|
|
8 | 轻微钉尖多料 |
|
不可检 |
注明:机械零件检测自动化设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

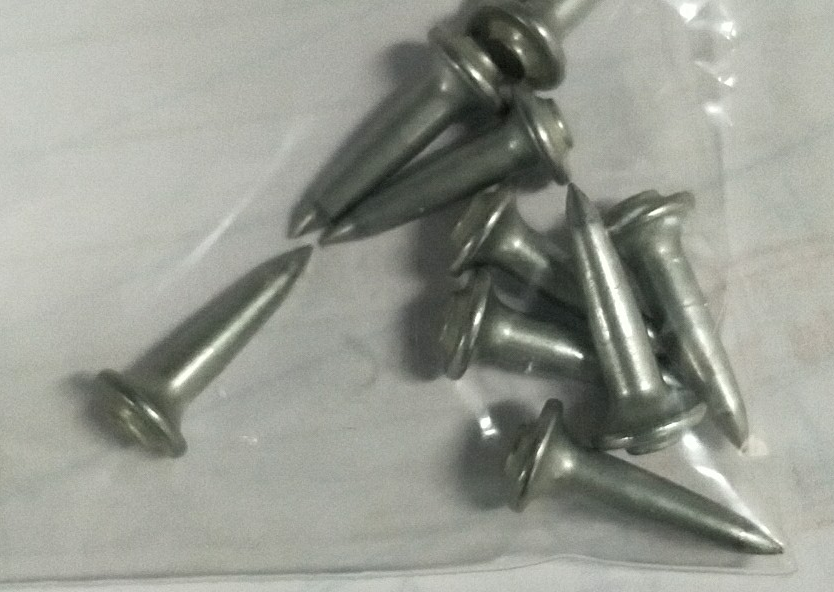

样品图:

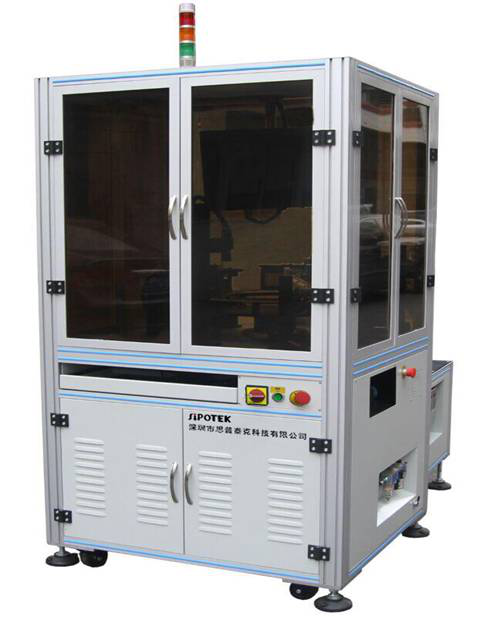

序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
4 | 工业相机 | SONY工业相机 | 2套 |
|
5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
|
6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
7 | 光源 | 定制光学自适应光源 | 2套 |
|
8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
10 | 控制系统 | SIPOTEK定制 | 1套 |
|
11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|
三、样件测试图片:
顶部正光检测原图:
顶部正光检测良品分析图:OK

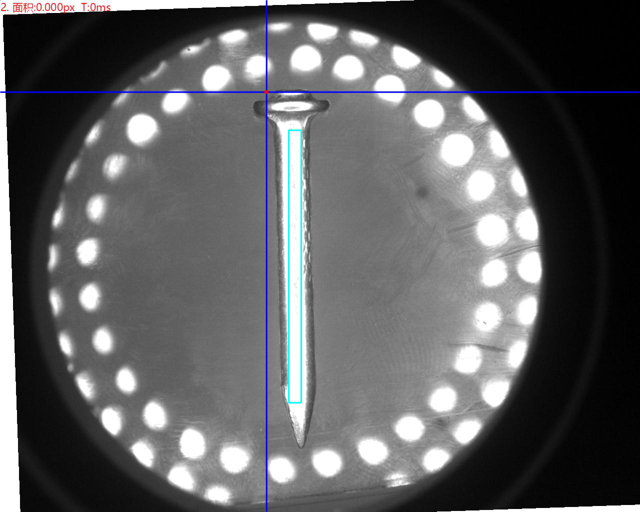

顶部正光检测不良品分析图:NG 不良特征: 生锈 分析结果:可检

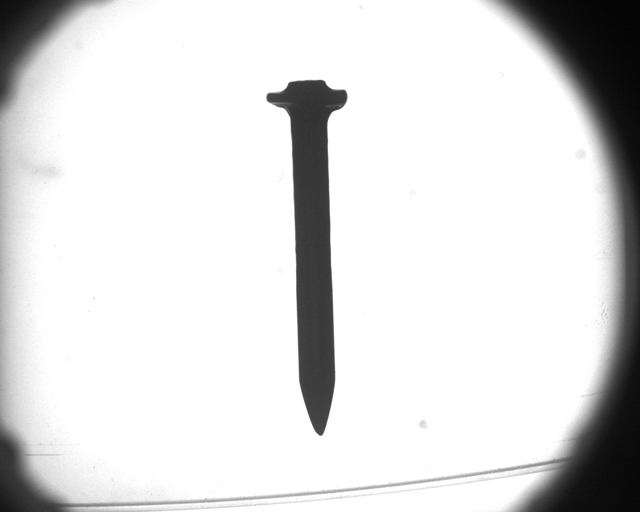

顶部背光检测原图(X-C27):

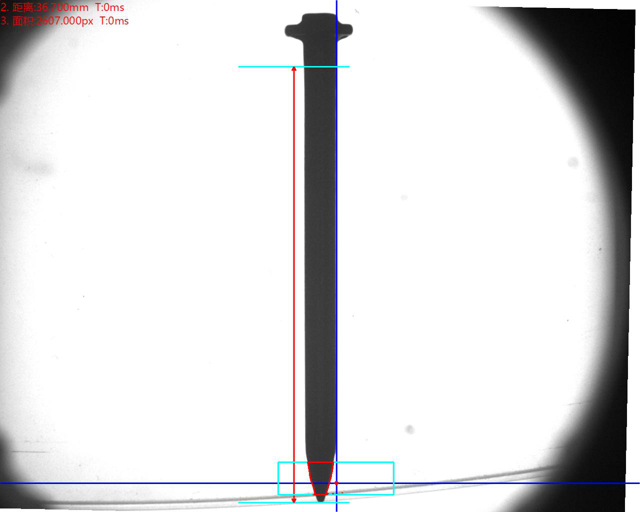

顶部背光检测良品分析图(X-C27):OK

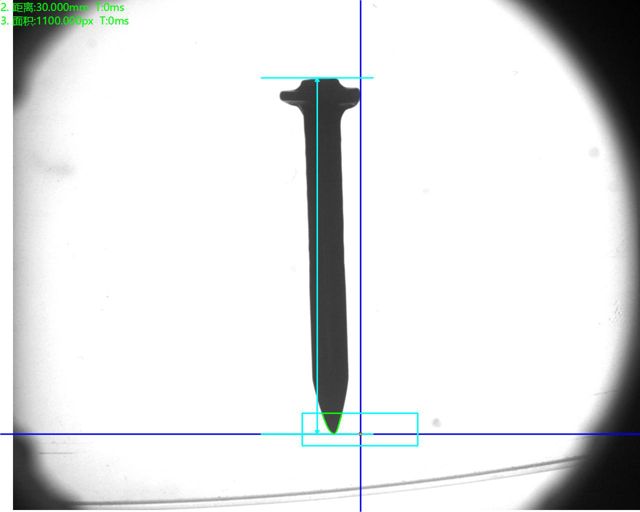

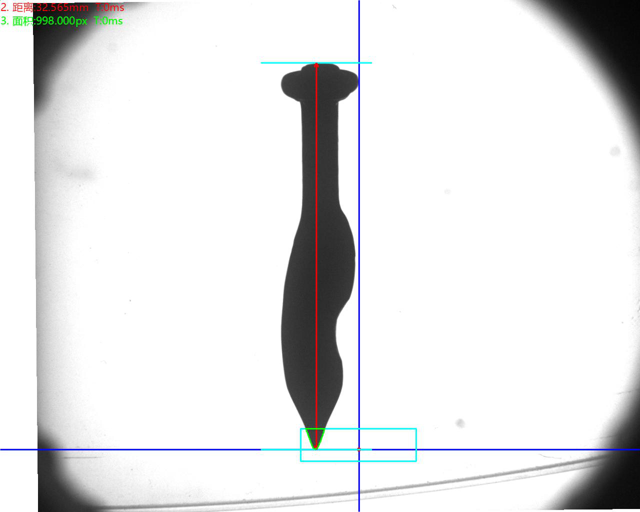

顶部背光检测不良品分析图(X-C27):NG 不良特征:蝴蝶钉 分析结果:可检
顶部背光检测不良品分析图(X-C27):NG 不良特征:压伤、变形 分析结果:可检
顶部背光检测不良品分析图(X-C27):NG 不良特征:混料 分析结果:可检

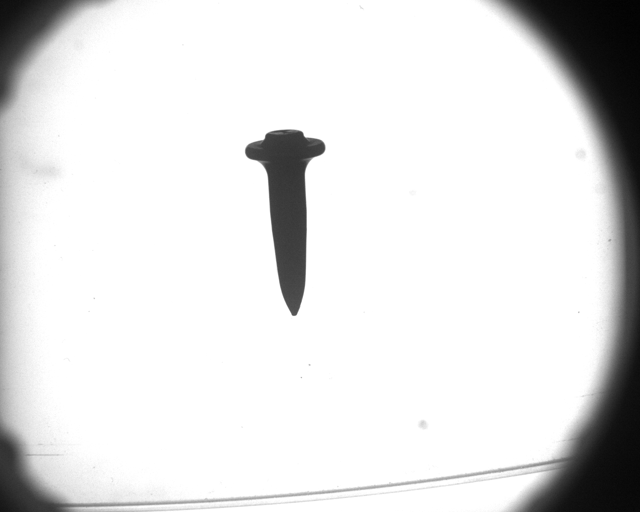

顶部背光检测原图(X-C14):

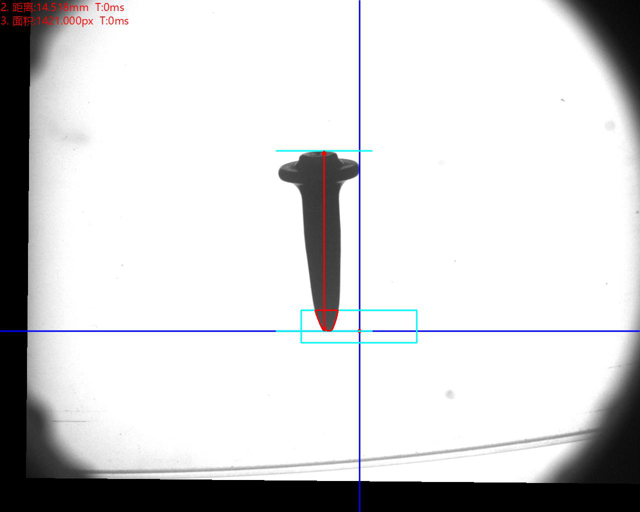

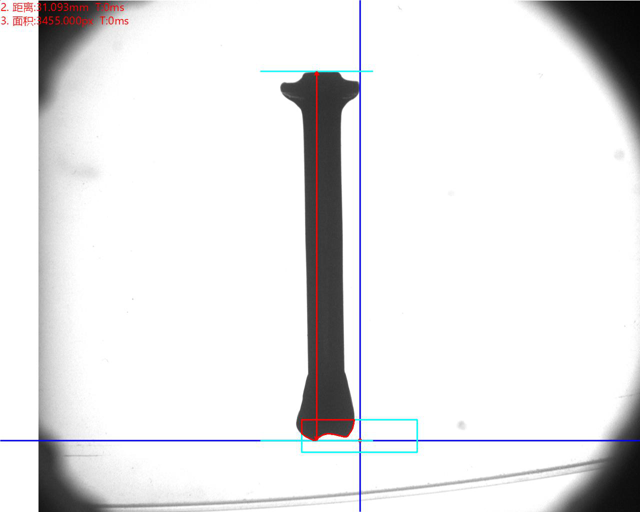

顶部背光检测不良品分析图(X-C14):NG 不良特征:少钉尖 分析结果:可检
更多机械零件检测自动化设备检测工业产品外观缺陷案例请登录深圳思普泰克网站查阅:www.rendetangguoyi.com
