一、检测内容及要求
检测内容：
产品的外观检测
底部正光检测良品原图及分析图：OK （特殊头）
底部正光检测不良品原图及分析图：NG （特殊头） 不良特征：生锈

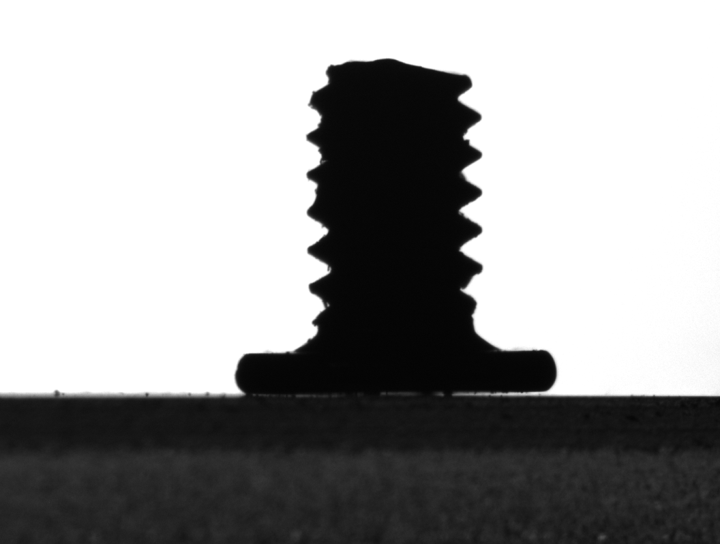

侧面背光检测良品原图及分析图：OK （6#13）

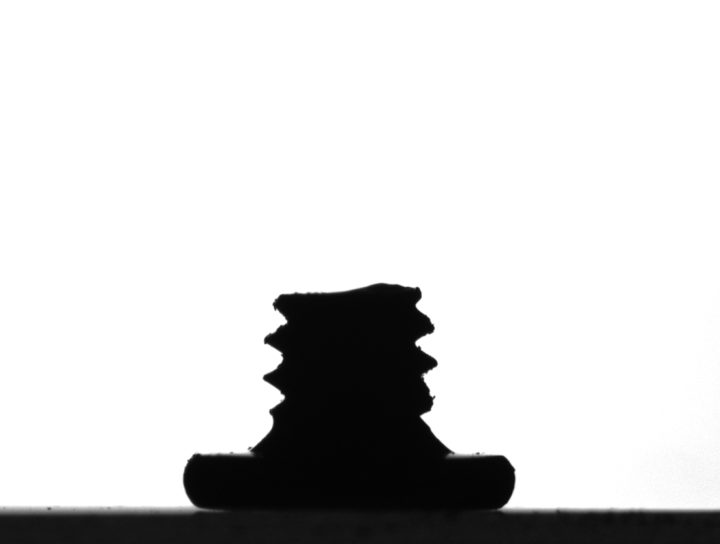

侧面背光检测良品原图及分析图：OK （6P#16）
侧面背光检测良品原图及分析图：OK （6S#7）
侧面正光检测不良品原图及分析图：NG （特殊头） 不良特征：生锈
获取更多机器视觉在线检测螺丝缺陷方案可登陆深圳思普泰克官网查阅：www.rendetangguoyi.com
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 头部直径、肩部直径，全长，头部高 | 侧面背光源检测 | 可检 |
|
| 2 | 生锈 | 侧面正光源检测 | 可捡 | |
| 3 | 头部花纹（十字、三角形、特殊头等） | 底部正光源检测 | 可捡 | |
| 4 | 牙长 |
|
不可检 | 可检测样件牙数 |
| 5 | 肩部高 |
|
不可检 |
肩部为斜面，斜面不可检 |
注明：机器视觉在线检测螺丝缺陷，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于300件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 3套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | 远心高清光学工业镜头 | 3套 |
| 8 | 光源 | 定制光学自适应光源 | 3套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 9 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
设备外观3D立体图
三、样件测试图片:
三、样件测试图片:

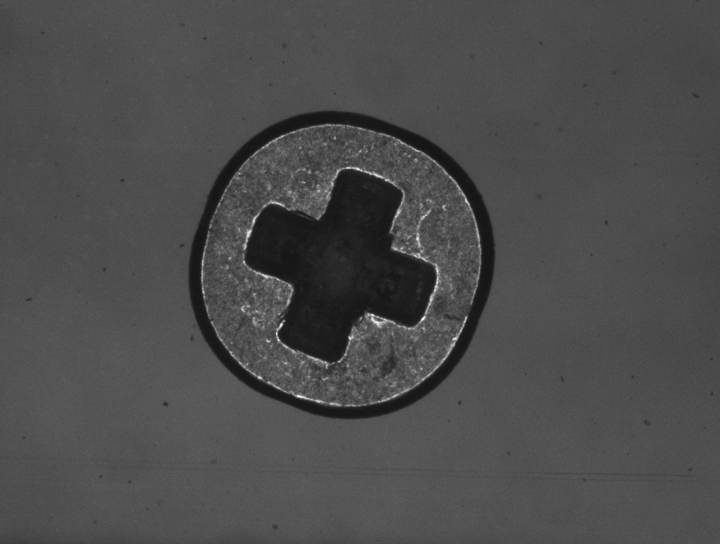

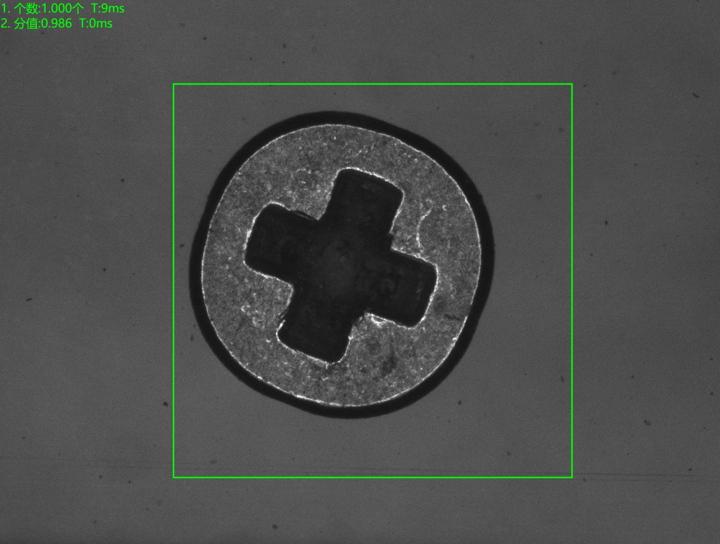

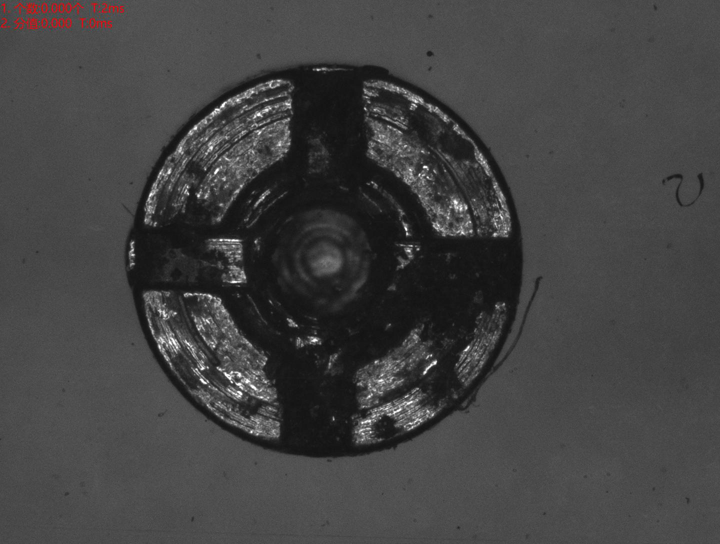

底部正光检测良品原图及分析图：OK （十字）

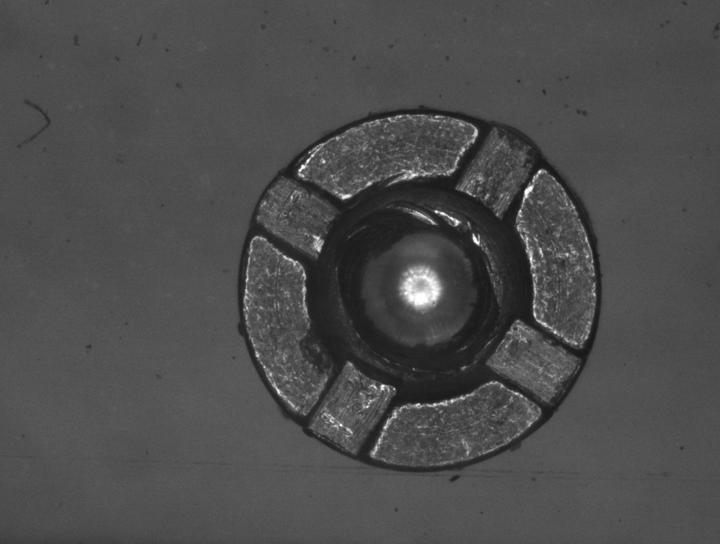

底部正光检测良品原图及分析图：OK （特殊头）
底部正光检测不良品原图及分析图：NG （特殊头） 不良特征：生锈

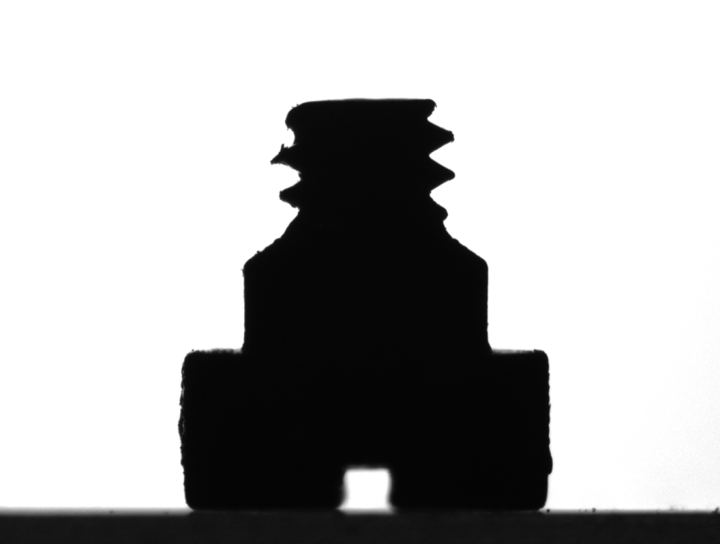

侧面背光检测良品原图及分析图：OK （6#13）

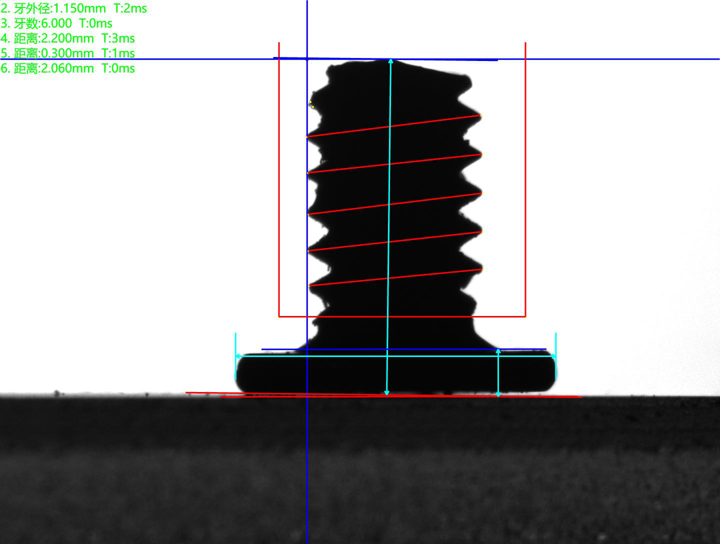

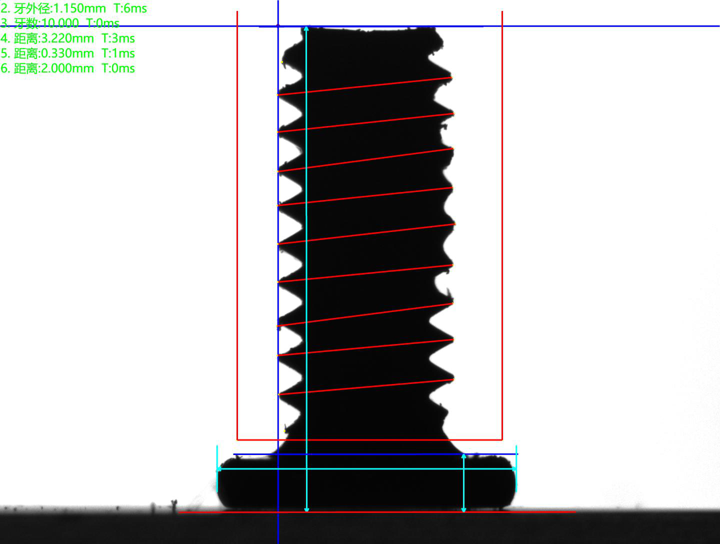

侧面背光检测良品原图及分析图：OK （6P#16）

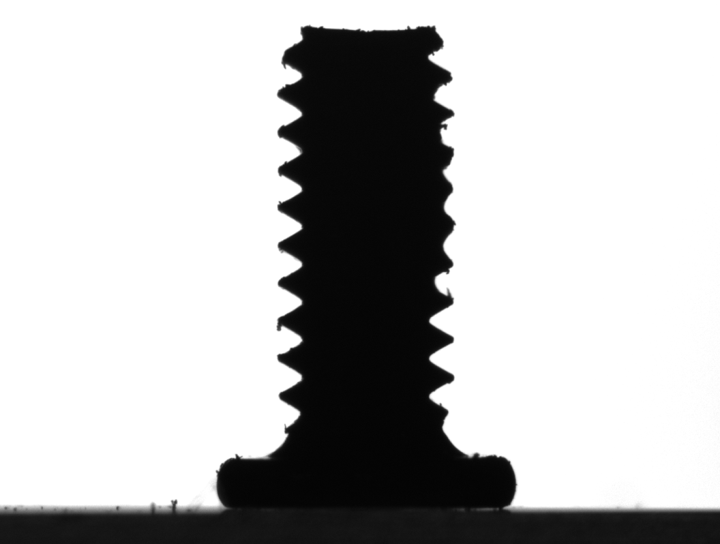

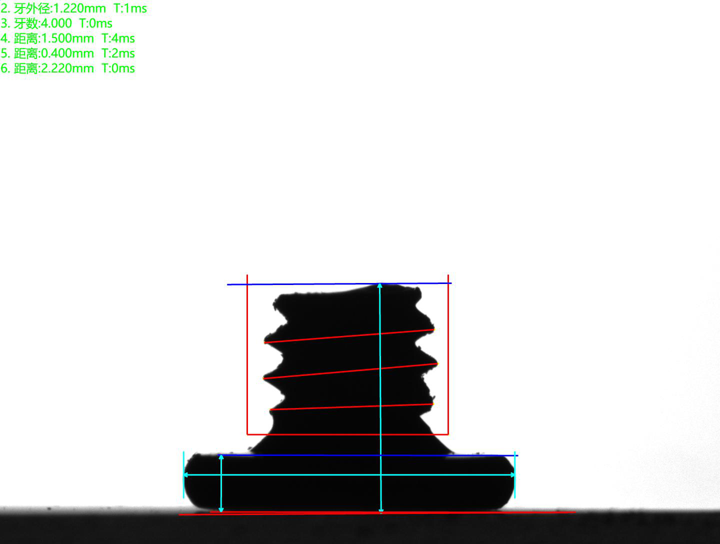

侧面背光检测良品原图及分析图：OK （6S#7）

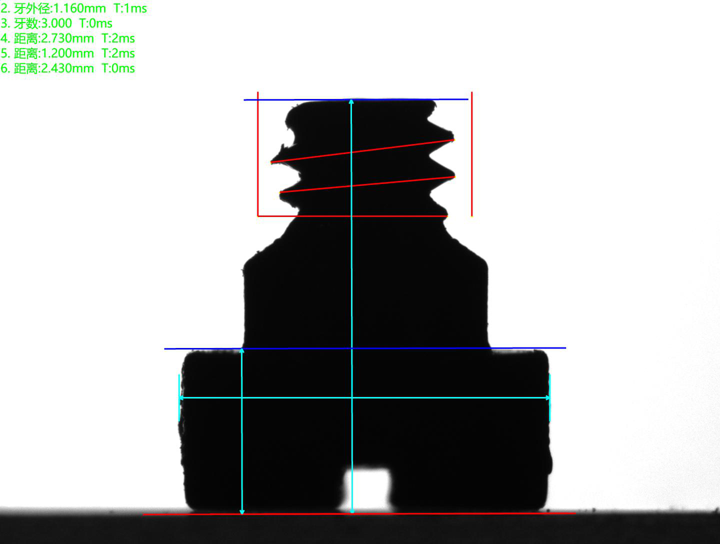

侧面背光检测良品原图及分析图：OK （1PHSE QTY7）备注：肩部为斜面，高度不可检

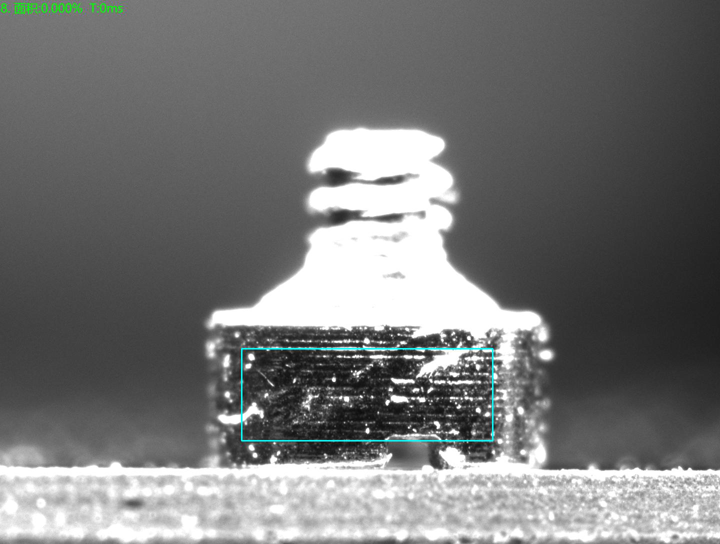

侧面正光检测良品原图及分析图：OK

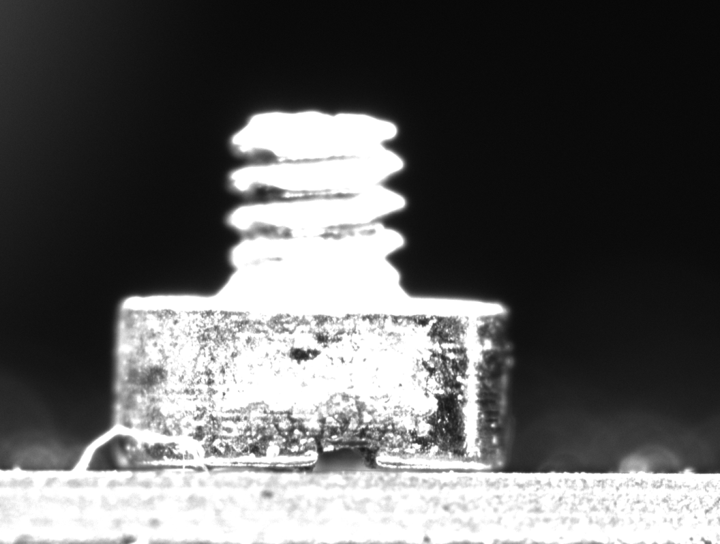

侧面正光检测不良品原图及分析图：NG （特殊头） 不良特征：生锈
获取更多机器视觉在线检测螺丝缺陷方案可登陆深圳思普泰克官网查阅：www.rendetangguoyi.com
