一、检测内容及要求



检测内容：

       最大尺寸长15mm*宽6mm*高10mm的产品的外观检测

序号	检测位置	检测方式	是否可检	备注
1	颜色错位	正光检测	可检
2	脚歪	背光检测	可检
3	按键变形	正光检测	不可检	无法在同一个光源下显示3种颜色的特征

注明：以上检测项目，均需在影像下清晰可见才能检测。

检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。

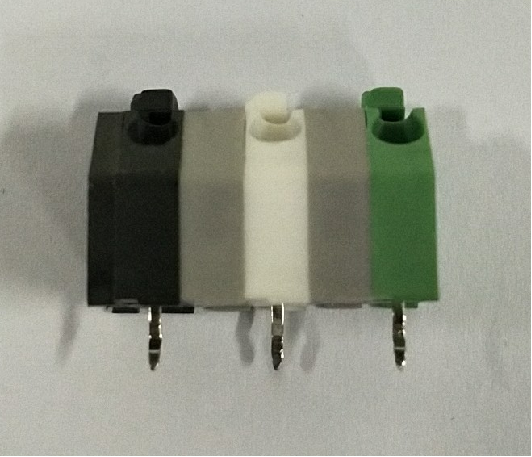

样品图：

二、设备组成及主要机构

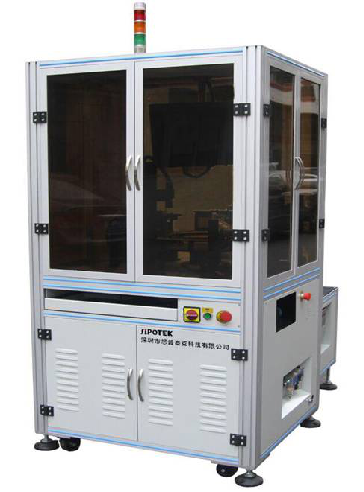

设备型号：SP-T300标准检测设备          外形尺寸：900*800*1850mm

         组成部件清单：

序号	部件名称	规格型号	数量	备注
1	视觉检测软件	SIPOTEK	1套	数据可上传
2	工业电脑	SIPOTEK定制	1套
3	显示器	PHILIPS  19”液晶显示器	1台
4	工业相机	Barsler工业相机	2套
5	相机调节模组	SIPOTEK定制	2套
6	工业镜头	FA高清光学工业镜头	2套
7	光源	定制光学自适应光源	2套
8	检测平台	专业光学玻璃载台	1套
9	伺服电机	松下·PANASONIC	1套
10	控制系统	SIPOTEK定制	1套
11	PLC运动协作	松下·PANASONIC	1套

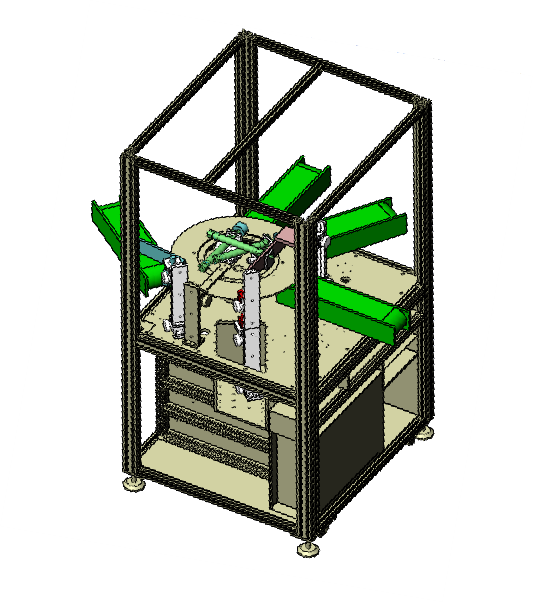

设备外观3D立体图



样件测试图片:
    底部正光检测原图：

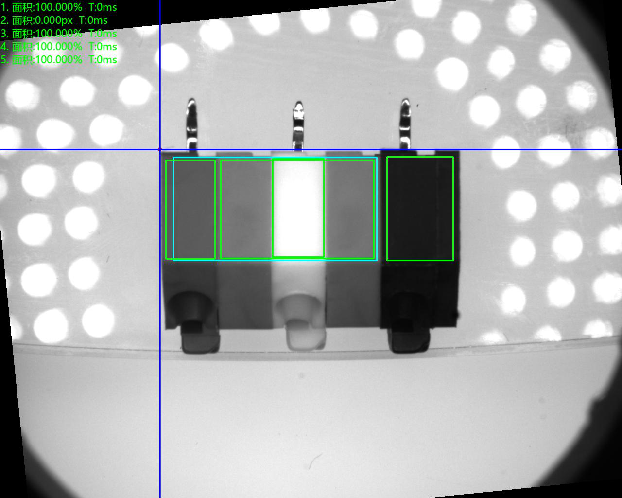

底部正光检测良品分析图：OK



底部正光检测不良品分析图：NG         不良原因：颜色混




顶部背光检测原图：

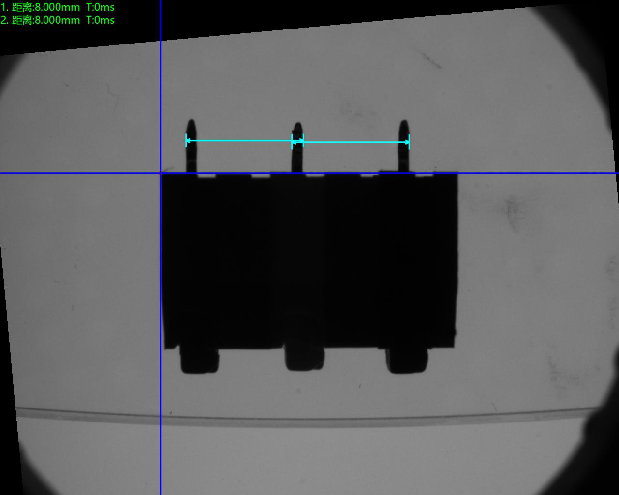

顶部背光检测良品分析图：OK

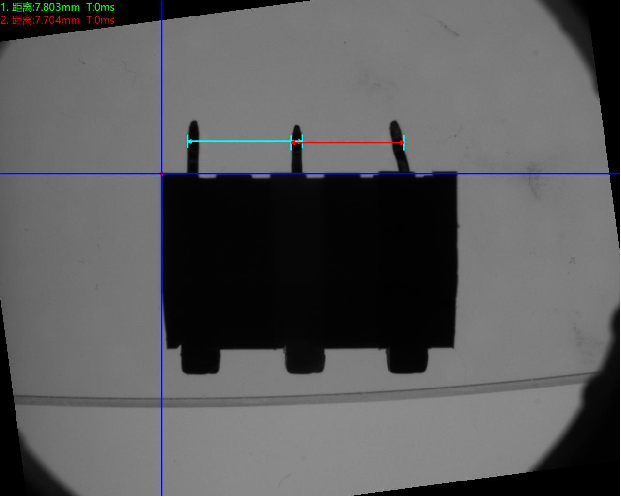

顶部背光检测不良品分析图：NG          不良原因：脚歪
