一、检测内容及要求
检测内容：
最大尺寸长15mm*宽6mm*高10mm的产品的外观检测
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良原因：漏装螺丝
底部正光检测不良品分析图：NG 不良原因：缺胶
顶部正光检测不良品分析图：NG 不良原因：脚歪
顶部正光检测不良品分析图：NG 不良原因：漏针

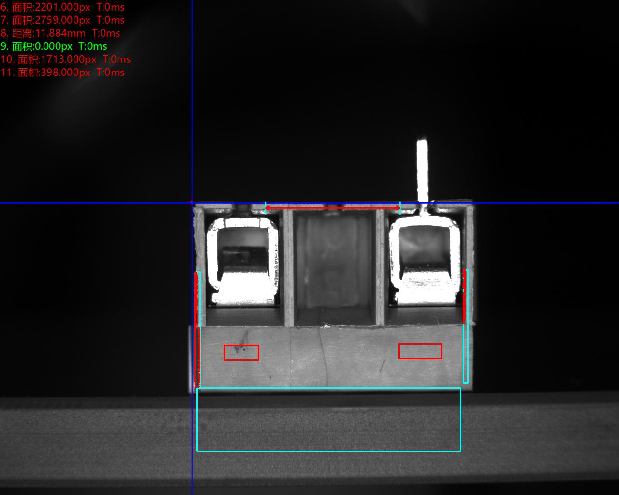

侧面正光检测不良品分析图：NG 不良原因：刮伤
侧面正光检测不良品分析图：NG 不良原因：脚歪
侧面正光检测不良品分析图：NG 不良原因：缺脚
侧面正光检测不良品分析图：NG 不良原因：漏薄片

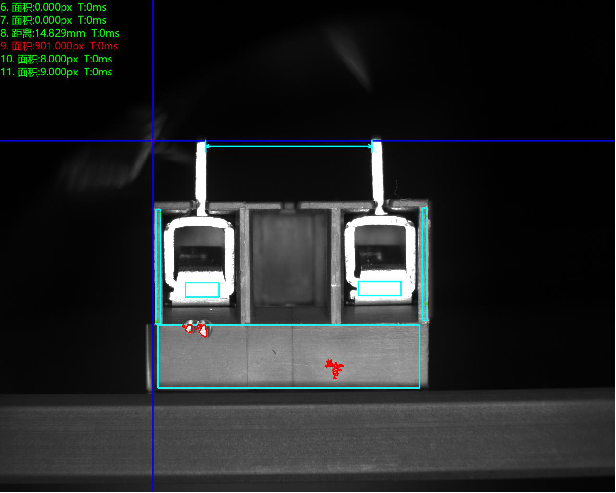

侧面正光检测不良品分析图：NG 不良原因：缺胶
思普泰克一直致力于机器视觉检测设备的研发制造，如需获取产品检测方案可登陆思普泰克官网咨询查阅：www.rendetangguoyi.com
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 塑胶破裂、缺料 | 正光检测 | 可检 |
| 2 | 塑胶底部鼓起 | 正光检测 | 可检 |
| 3 | 塑胶打伤、拉伤、刮伤 | 正光检测 | 可检 |
| 4 | 漏装五金 | 正光检测 | 可检 |
| 5 | 五金件变形 | 正光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
样品图：
二、设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 3套 |
|
| 5 | 相机调节模组 | SIPOTEK定制 | 3套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 3套 |
|
| 7 | 光源 | 定制光学自适应光源 | 3套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

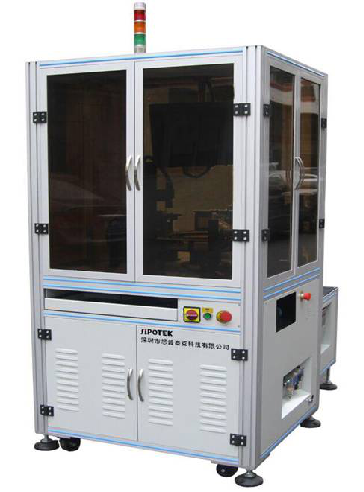

设备外观3D立体图
三、样件测试图片:

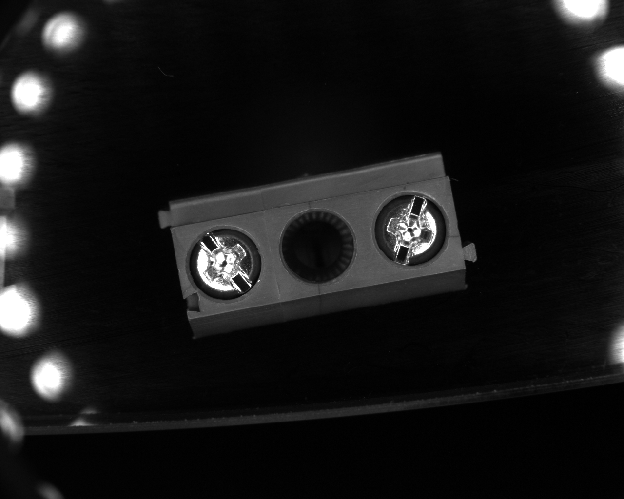

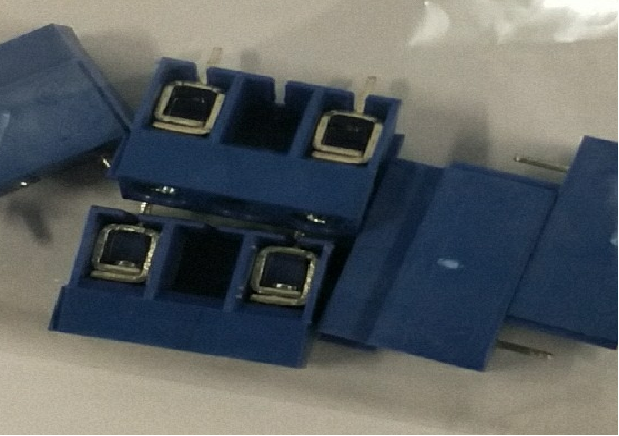

底部正光检测原图：

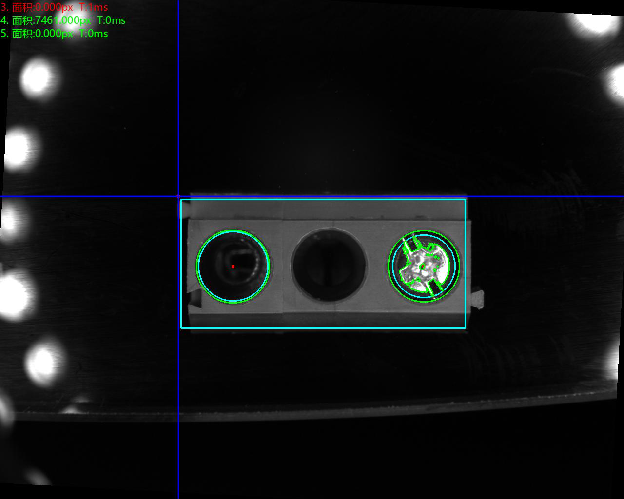

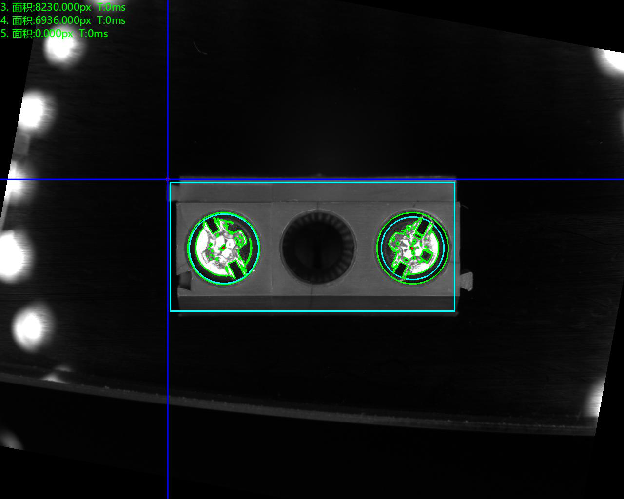

底部正光检测良品分析图：OK

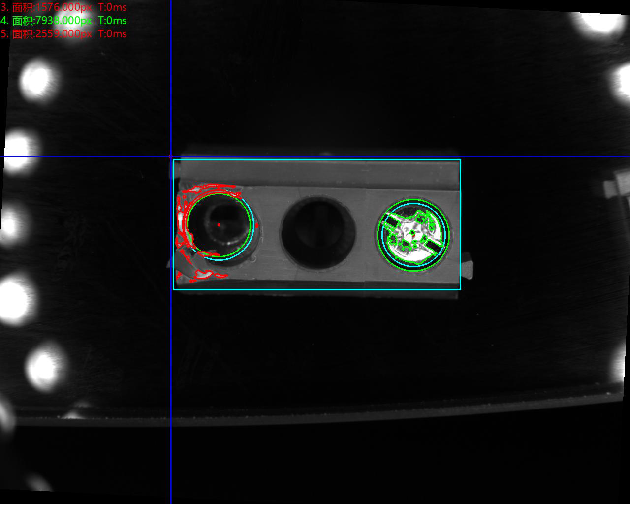

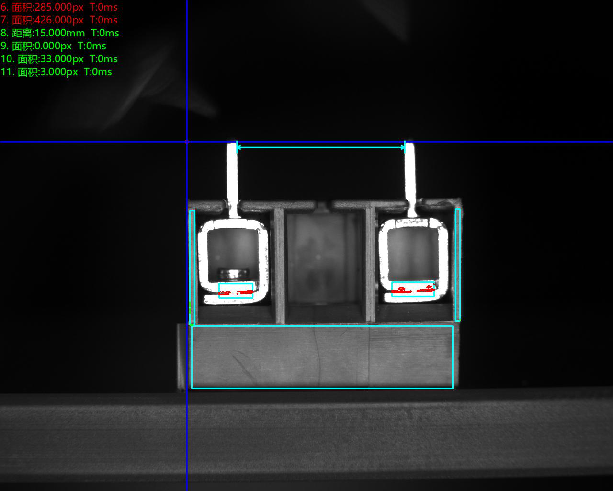

底部正光检测不良品分析图：NG 不良原因：漏装螺丝
底部正光检测不良品分析图：NG 不良原因：缺胶

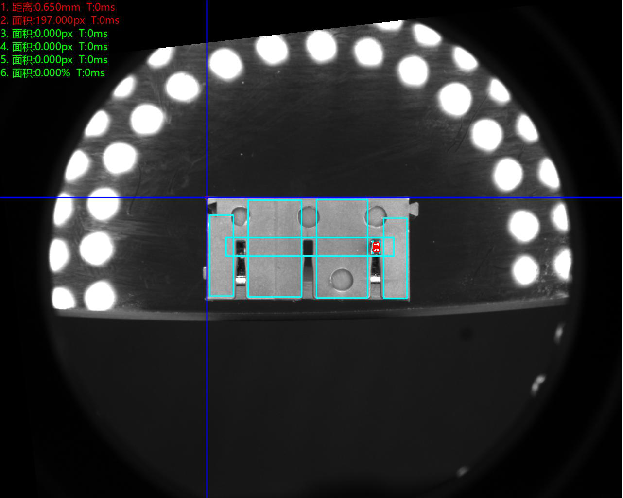

顶部正光检测不良品分析图：NG 不良原因：脚歪

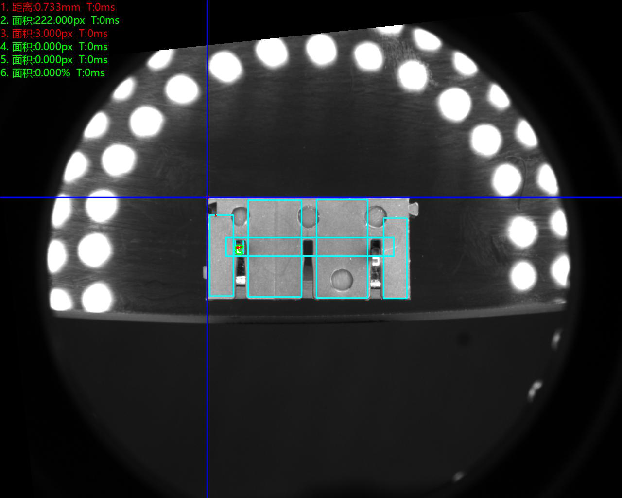

顶部正光检测不良品分析图：NG 不良原因：漏针
侧面正光检测不良品分析图：NG 不良原因：刮伤

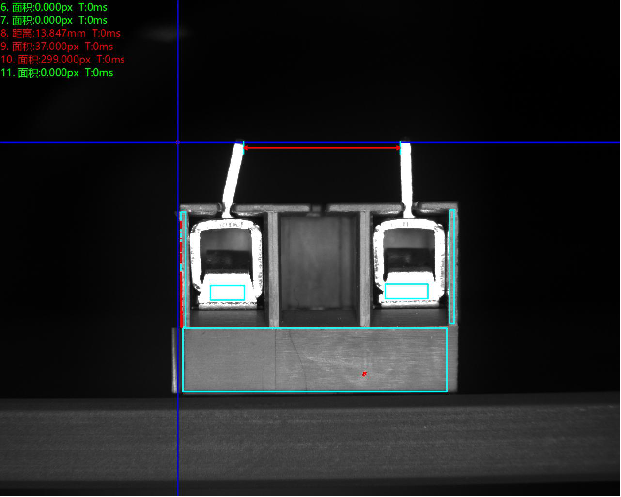

侧面正光检测不良品分析图：NG 不良原因：脚歪
侧面正光检测不良品分析图：NG 不良原因：缺脚
侧面正光检测不良品分析图：NG 不良原因：漏薄片
侧面正光检测不良品分析图：NG 不良原因：缺胶
