五金零部件自动化检测设备检测金属件外观方案
发表时间:2020-01-07 15:06
一、检测内容及要求

检测内容:
       最大尺寸长8mm*宽8mm*高25mm的产品的尺寸检测
序号 检测位置 检测方式 是否可检 备注
1 大孔碰伤 正光检测 可检

2 内孔电镀不良 正光检测 可检

4 侧面尺寸 背光检测 可检

5







6 倒角尺寸

不可检 不能捕捉边缘
7 内孔深度

不可检 无法成像

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

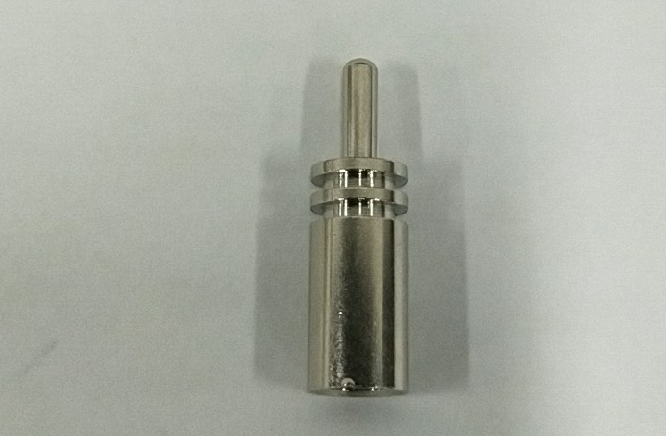

样品图:

自动化检测设备

二、设备组成及主要机构

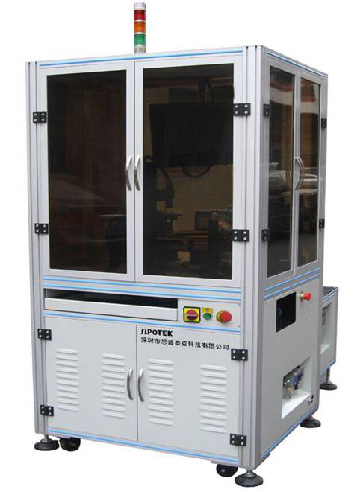

设备型号:SP-T300云盘检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 SONY工业相机 3套
5 相机调节模组 SIPOTEK定制 3套
6 工业镜头 FA高清光学工业镜头 3套
7 光源 定制光学自适应光源 3套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

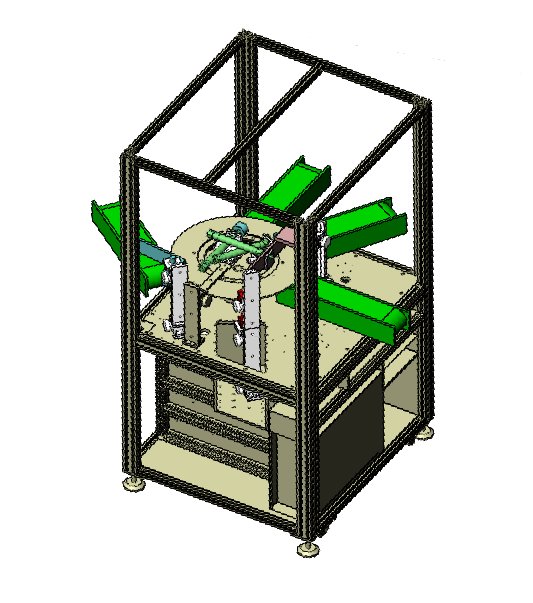

设备外观3D立体图

自动化检测设备自动化检测设备


三、样件测试图片:

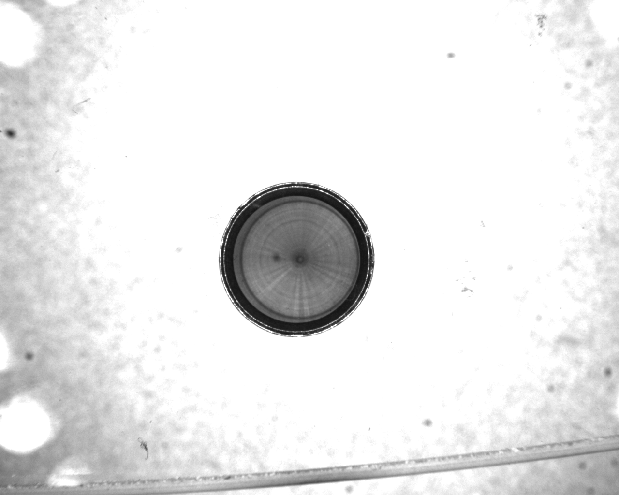

1.底部正光检测原图:

自动化检测设备

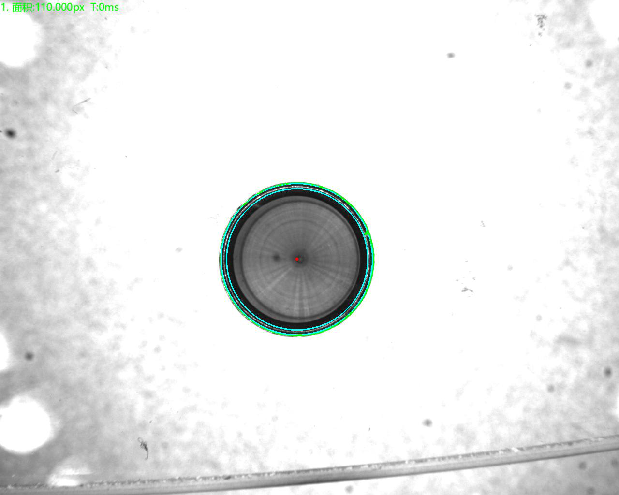

底部正光检测良品分析图:OK

自动化检测设备

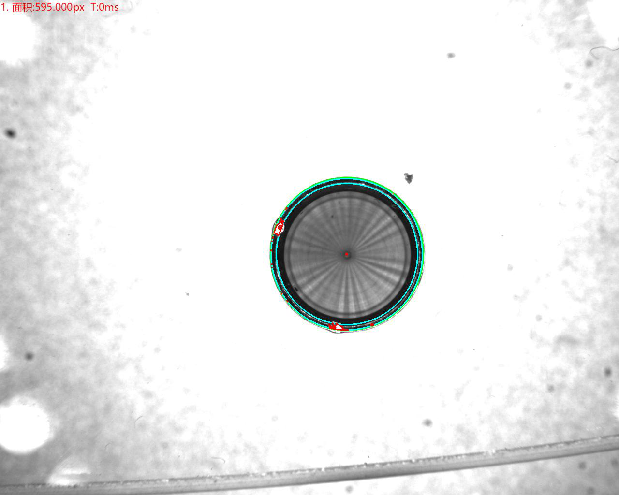

底部正光检测不良品分析图:NG    不良特征: 大孔碰伤      分析结果:可检

五金零部件自动化检测设备检测金属件外观方案

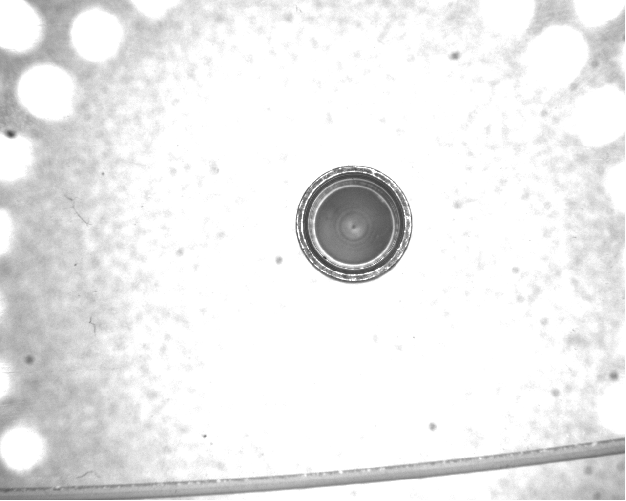

底部正光检测原图:

五金零部件自动化检测设备检测金属件外观方案


底部正光检测良品分析图:OK

自动化检测设备

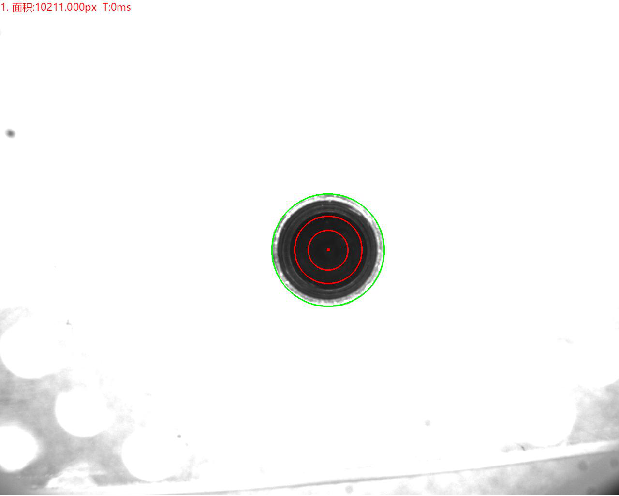

底部正光检测不良品分析图:NG   不良特征: 电镀不良(轻微)      分析结果:可检

自动化检测设备

底部正光检测不良品分析图:NG      不良特征:电镀不良(严重)      分析结果:可检

自动化检测设备

侧面背光检测原图:

自动化检测设备

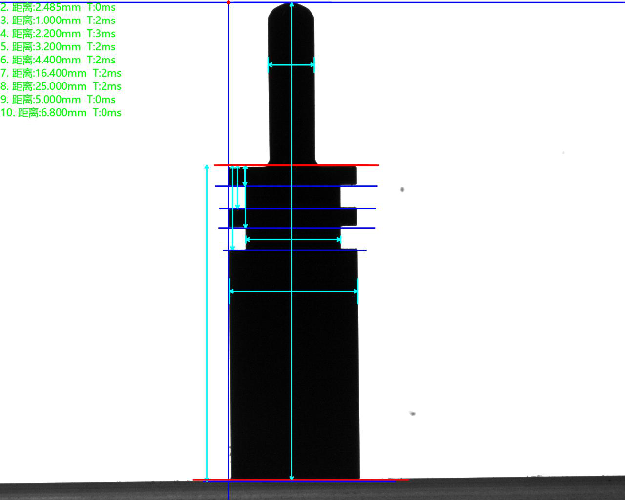

侧面背光检测良品分析图:OK

五金零部件自动化检测设备
