序号 |
|
检测方式 | 是否可检 |
1 | 螺尖断裂 | 侧面背光源检测 | 可检 |
2 | 螺丝弯曲 | 侧面背光源检测 | 可检 |
3 | 螺头变形 | 底部正光源检测 | 可检 |
4 | 螺牙不良 | 侧面背光源检测 | 可检 |
5 | 螺头断裂 | 底部正光源检测 | 可检 |

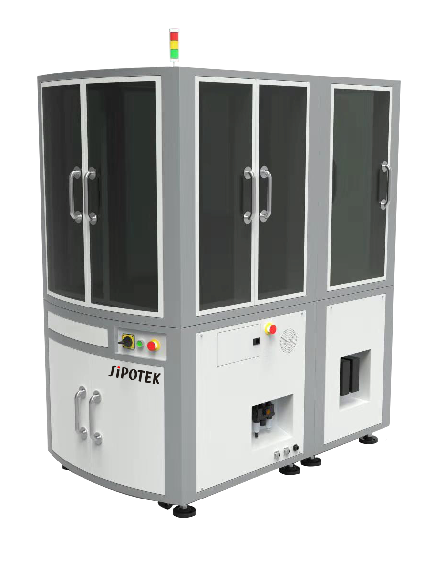

序号 | 部件名称 | 规格型号 | 数量 |
1 | 视觉检测软件 | SIPOTEK | 1套 |
2 | 工业电脑 | SIPOTEK定制 | 1套 |
3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
4 | 工业相机 | SONY工业相机 | 2套 |
5 | 相机调节模组 | SIPOTEK定制 | 2套 |
6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
7 | 光源 | 定制光学自适应光源 | 2套 |
8 | 检测平台 | 专业光学玻璃载台 | 1套 |
9 | 伺服电机 | 松下·PANASONIC | 1套 |
10 | 控制系统 | SIPOTEK定制 | 1套 |
11 | PLC运动协作 | 松下·PANASONIC | 1套 |

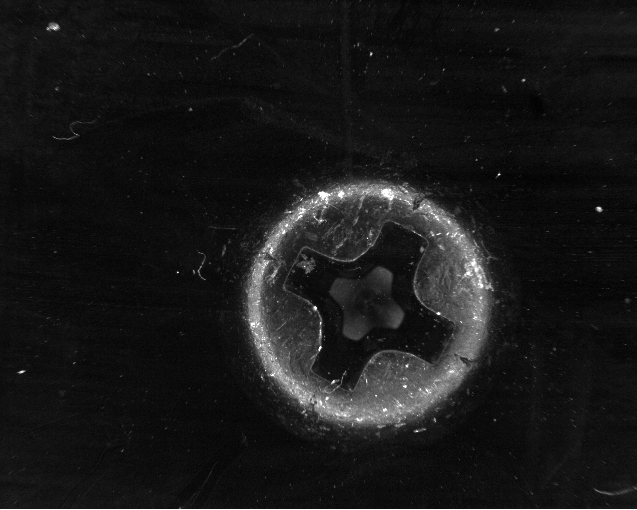

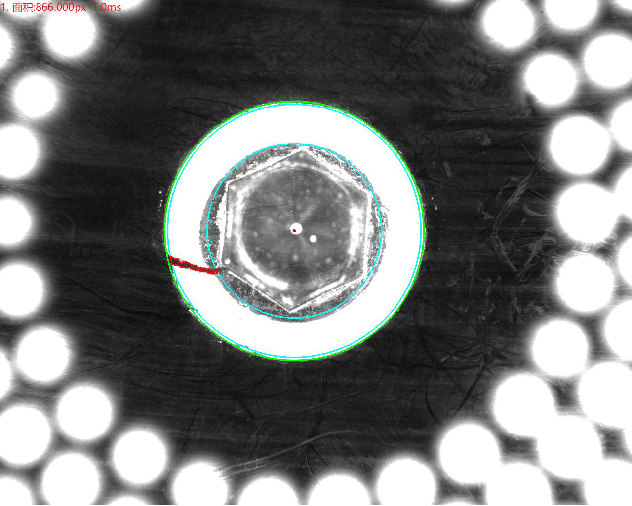

3.底部正光检测不良品分析图:NG 不良特征:螺纹头裂纹

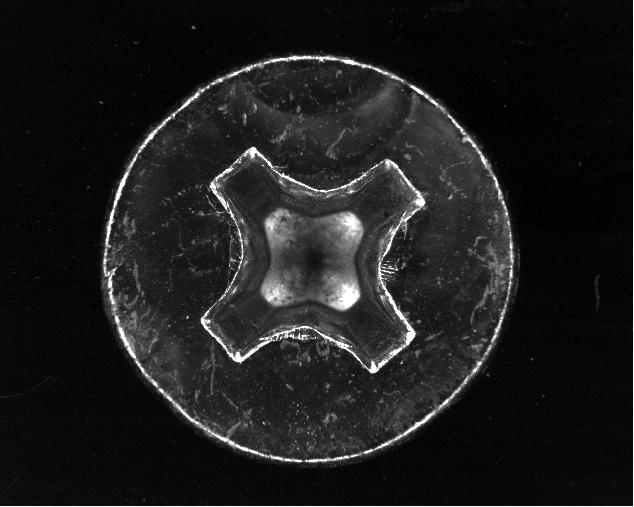

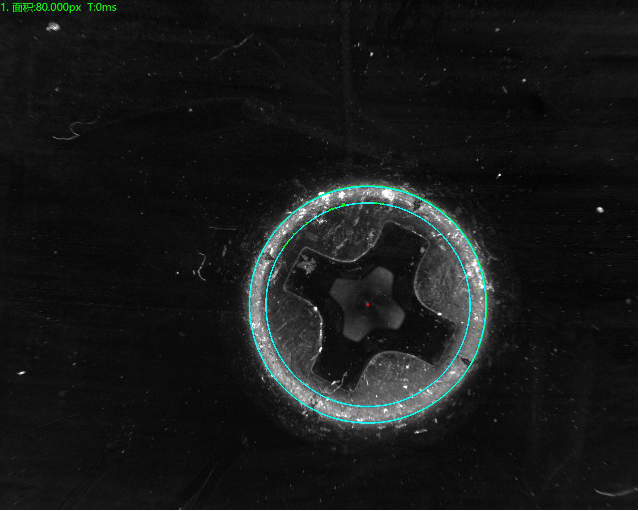

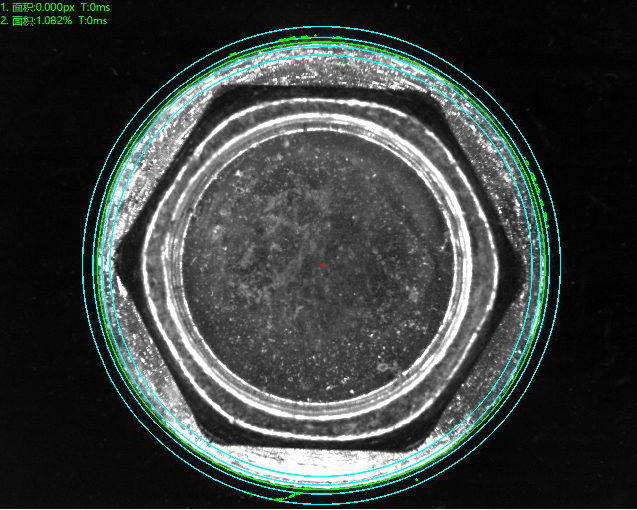

5.底部正光检测良品分析图:OK

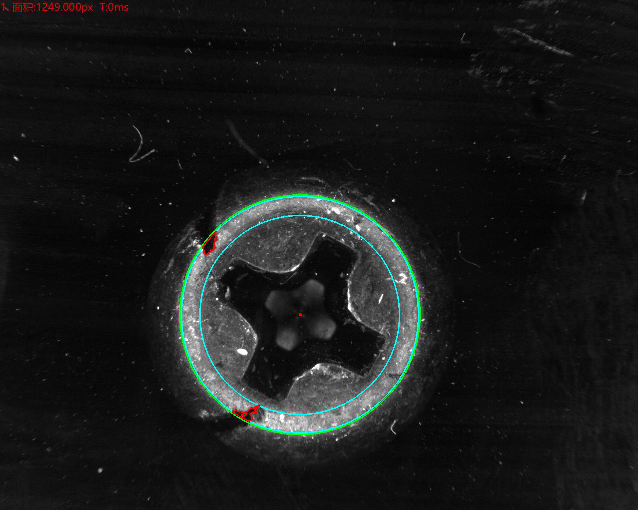

6.底部正光检测不良品分析图:NG 不良特征:螺纹头裂纹

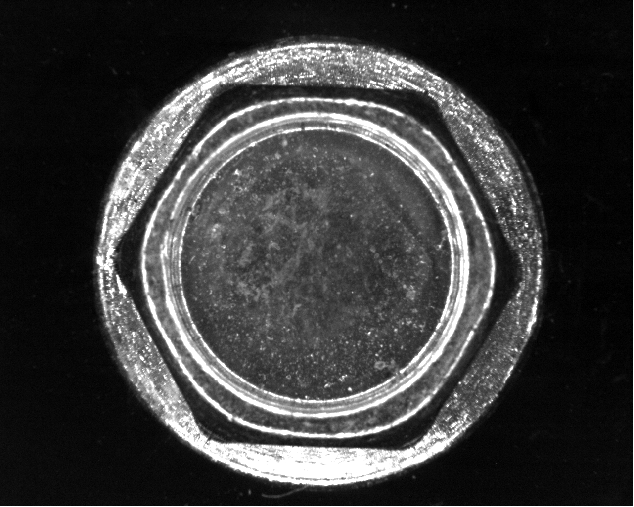

8.底部正光检测良品分析图:OK

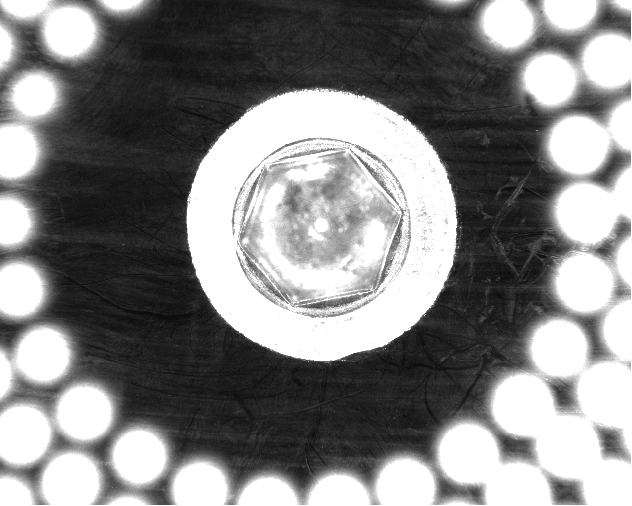

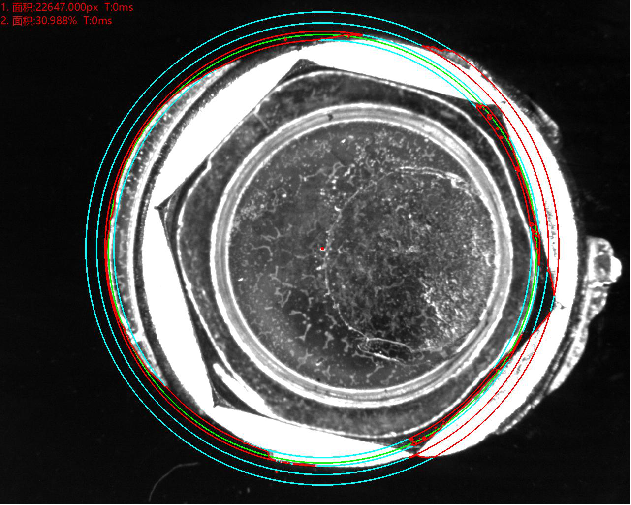

9.底部正光检测不良品分析图:NG 不良特征:螺头变形
11.底部正光检测良品分析图:OK
12.底部正光检测不良品分析图:NG 不良特征:螺头变形

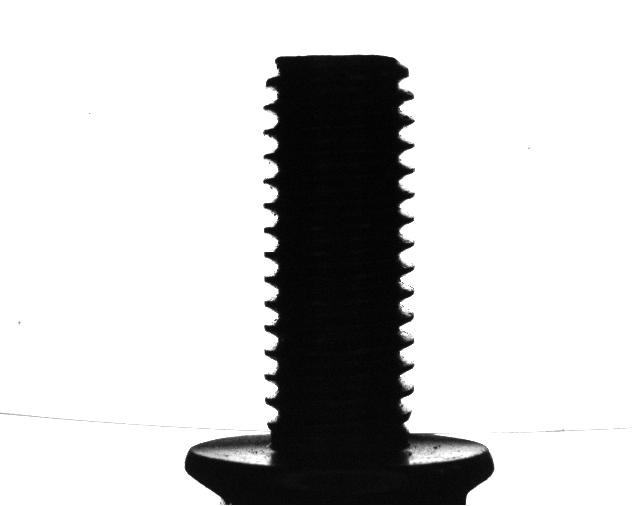

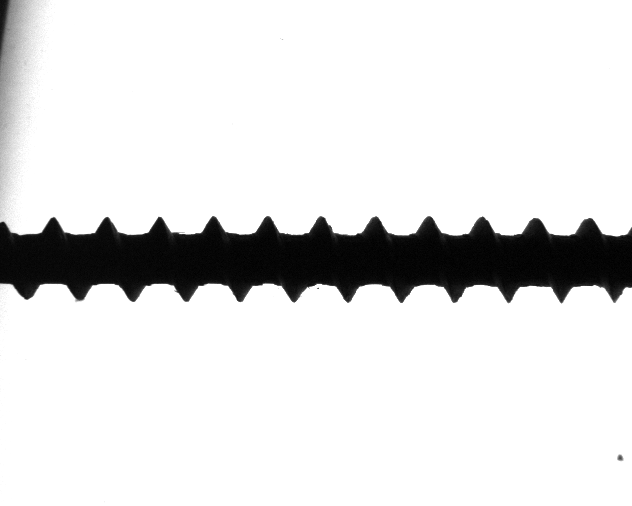

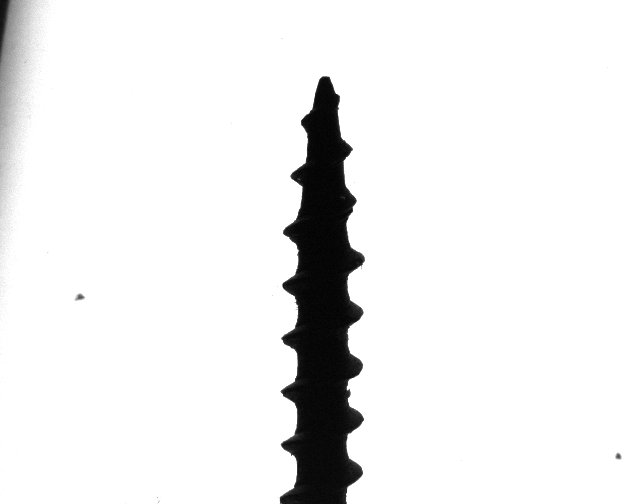

13.侧面背光检测良品原图:

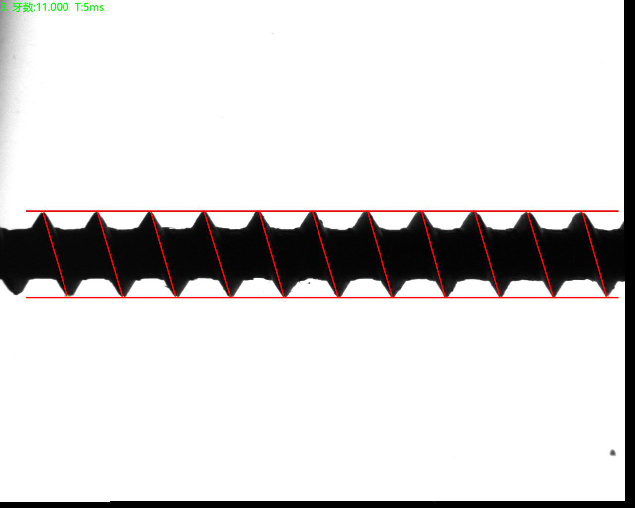

14.侧面背光检测良品分析图:OK

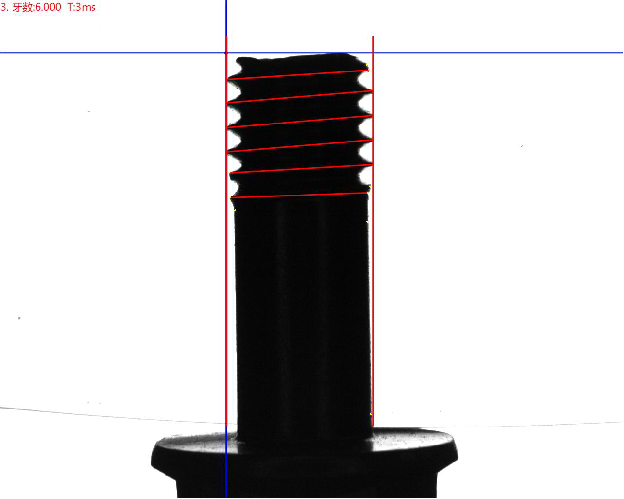

15.侧面背光检测不良品分析图:NG 不良特征:滑牙

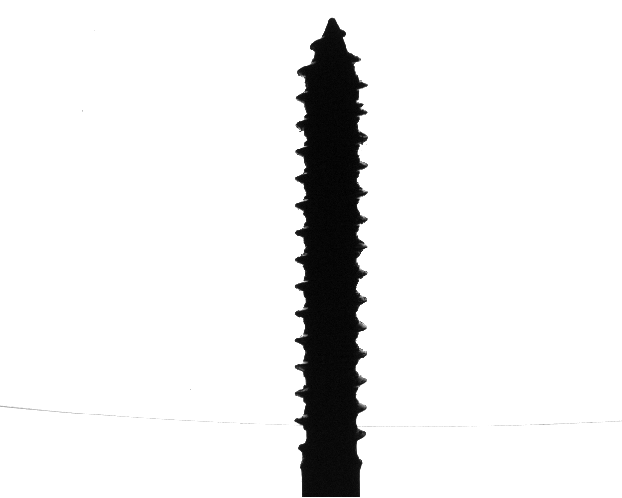

16.侧面背光检测良品原图:
17.侧面背光检测良品分析图:OK

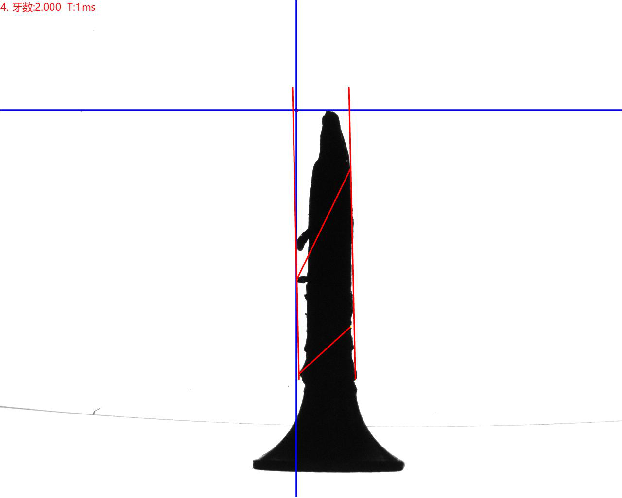

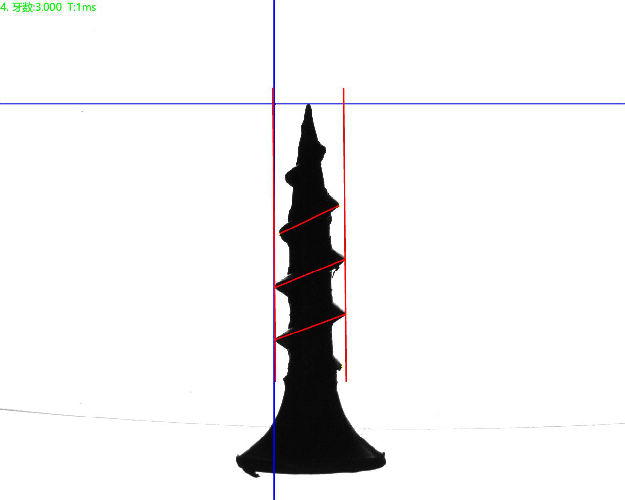

18.侧面背光检测不良品分析图:NG 不良特征:少牙
20.侧面背光检测良品分析图:OK
21.侧面背光检测不良品分析图:NG 不良特征:滑牙
23.侧面背光检测良品分析图:OK

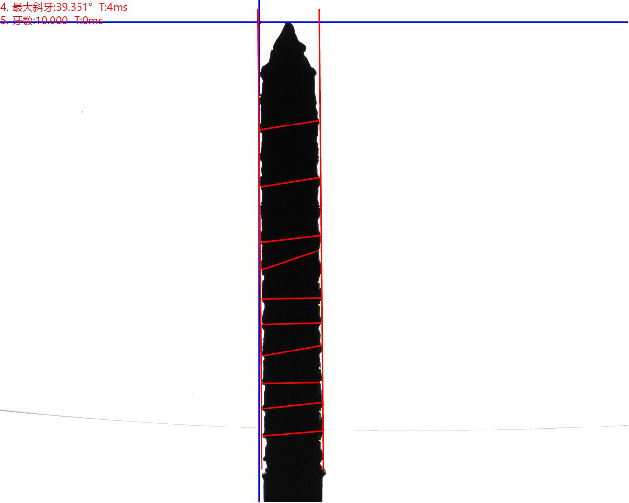

24.侧面背光检测不良品分析图:NG 不良特征:弯曲

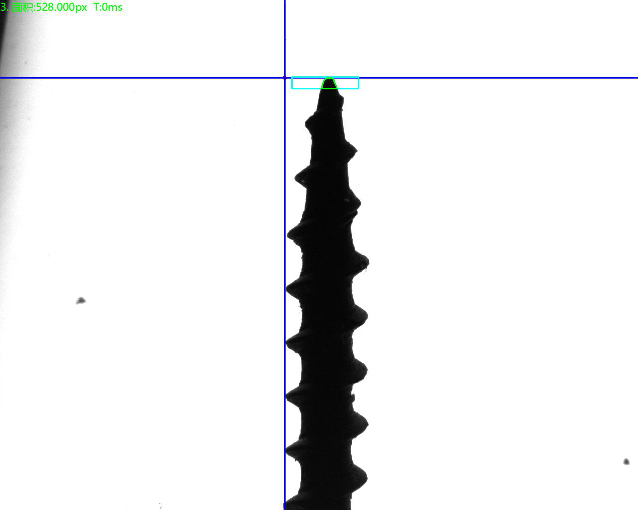

26.侧面背光检测良品分析图:OK

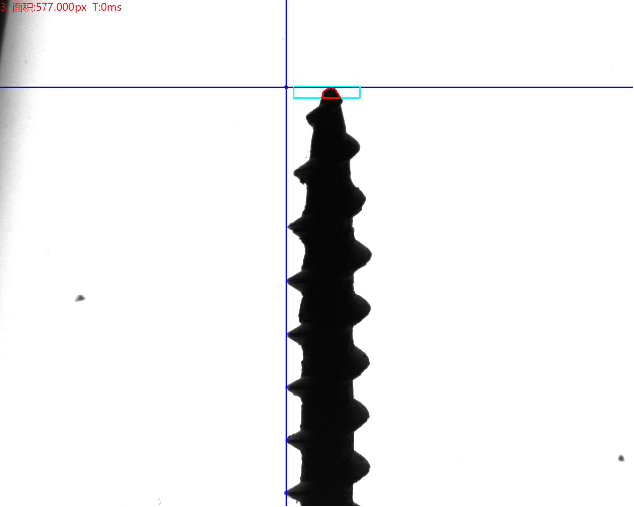

27.侧面背光检测不良品分析图:NG 不良特征:螺尖断裂
