全自动视觉检测设备检测金属圈尺寸外观是否变形方案!
发表时间:2020-09-11 09:08
一、检测内容及要求

检测内容:
       产品的尺寸检测
序号 检测位置 检测方式 是否可检
1 外径±0.2  背光检测 可检
2 内径±0.05 背光检测 可检

深圳思普泰克研发制造的全自动视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于160件(取决于产品送料速度)。

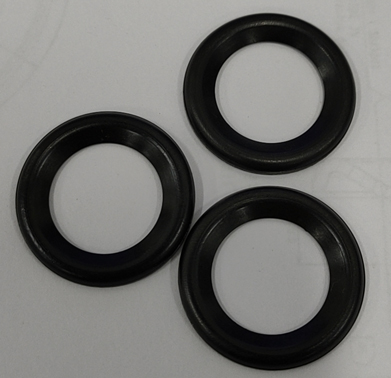

样品图:

全自动视觉检测设备

二、设备组成及主要机构

设备型号:云盘高速检测机2口下料 (方形)                  外形尺寸950*850*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  22”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 远心高清光学工业镜头 1套
7 环形光源 定制光学自适应光源 1套
8 控制系统 SIPOTEK定制 1套
9 伺服电机 松下 1套
10 减速机 SIPOTEK定制 1套

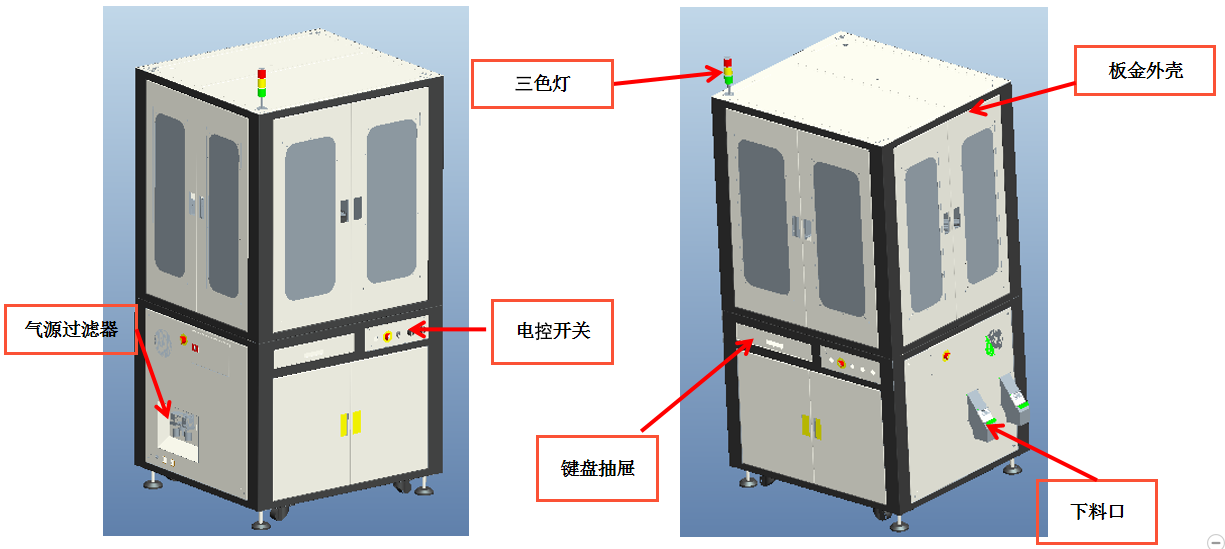

设备外观-3D立体图

全自动视觉检测设备

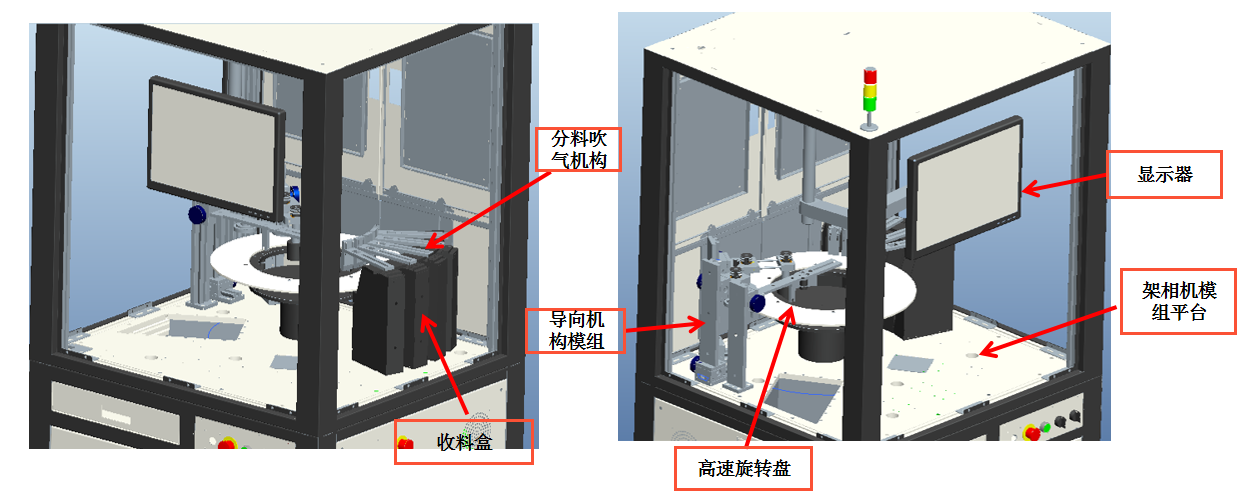

设备外观-3D立体图-局部图

全自动视觉检测设备

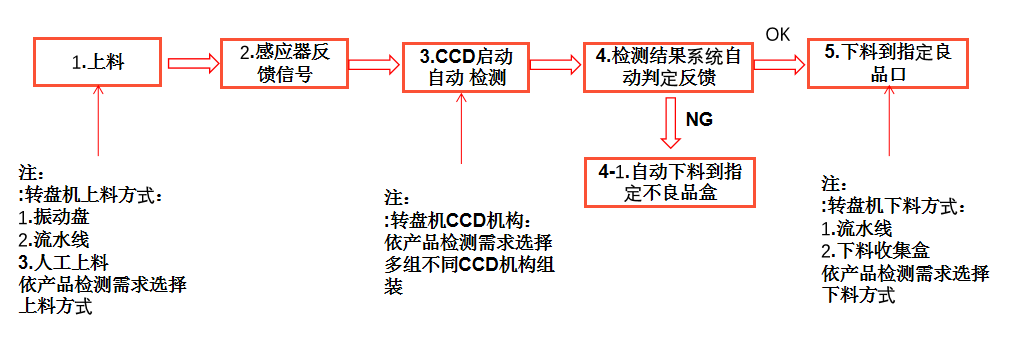

设备检测流程

全自动视觉检测设备
三、样件测试图片

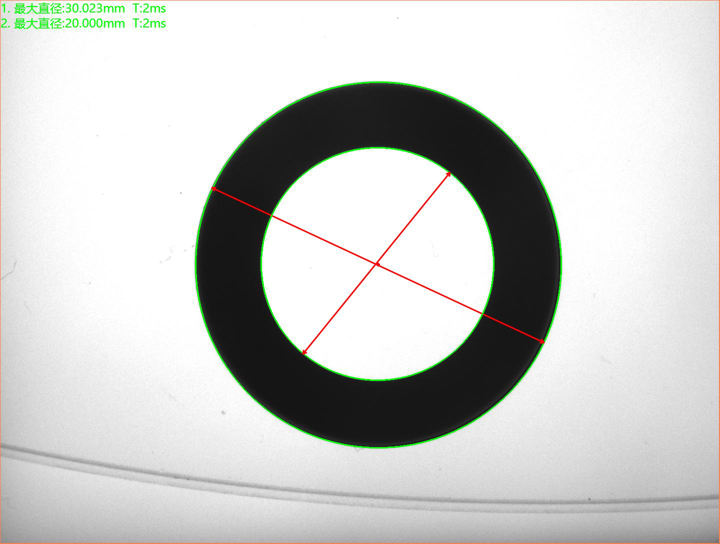

顶部背光检测良品分析图:OK

全自动视觉检测设备

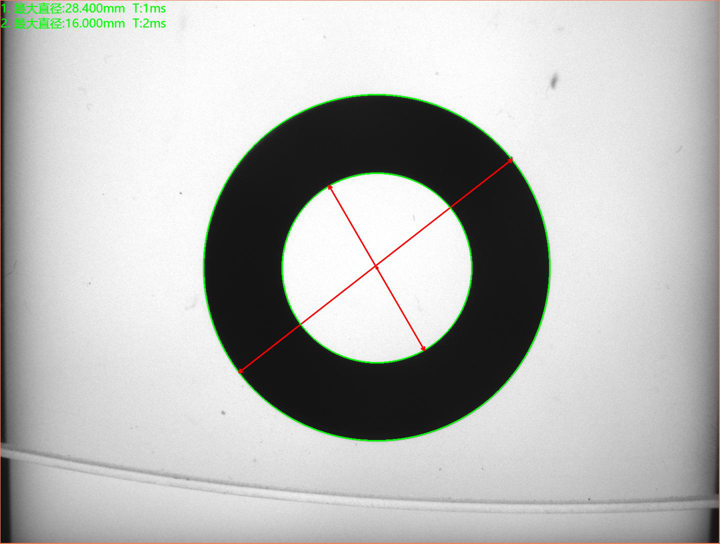

顶部背光检测良品分析图:OK

全自动视觉检测设备

四、系统安装要求


设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
