五金件视觉尺寸检测设备自动化检测五金件外观方案!
发表时间:2020-08-12 10:00
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检 备注
1 边缘碰伤

不可检 产品本身会反光,无法提取特征
2 菱角边

不可检 无法打光,用手触摸可感觉差异
3 小孔边披锋 背光检测 可检

4 边薄 正光检测 可检

5 划伤

不可检 产品本身会反光,无法提取特征
6 磨纹

不可检 产品本身会反光,无法提取特征
7 缺料 正光检测 可检


注明:深圳思普泰克五金件视觉尺寸检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于160件(取决于产品送料速度)

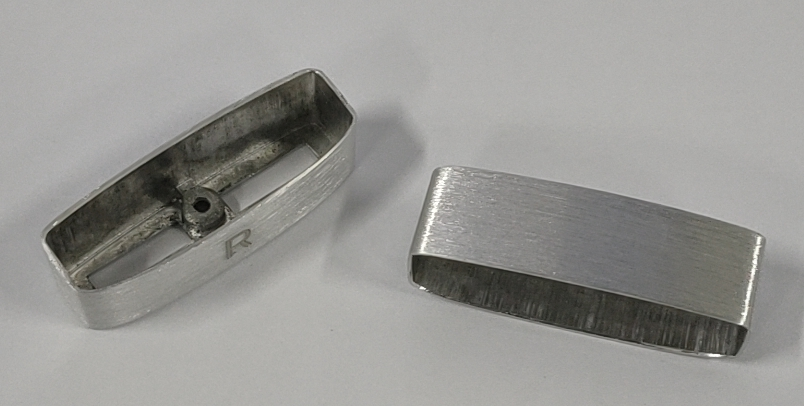

样品图:

五金件视觉尺寸检测设备

二、设备组成及主要机构

设备型号:云盘高速检测机2口下料 (方形)                  外形尺寸950*850*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  22”液晶显示器 1台
4 工业相机 SONY工业相机 6套
5 相机调节模组 SIPOTEK定制 6套
6 工业镜头 远心高清光学工业镜头 6套
7 环形光源 定制光学自适应光源 6套
8 控制系统 SIPOTEK定制 1套
9 伺服电机 松下 1套
10 减速机 SIPOTEK定制 1套

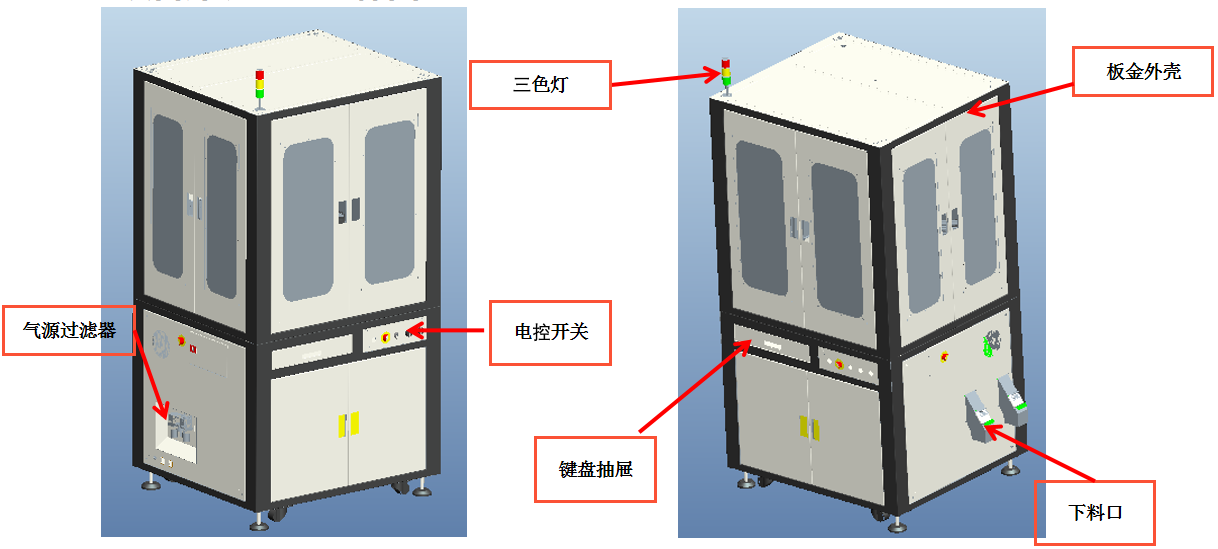

设备外观-3D立体图

五金件视觉尺寸检测设备

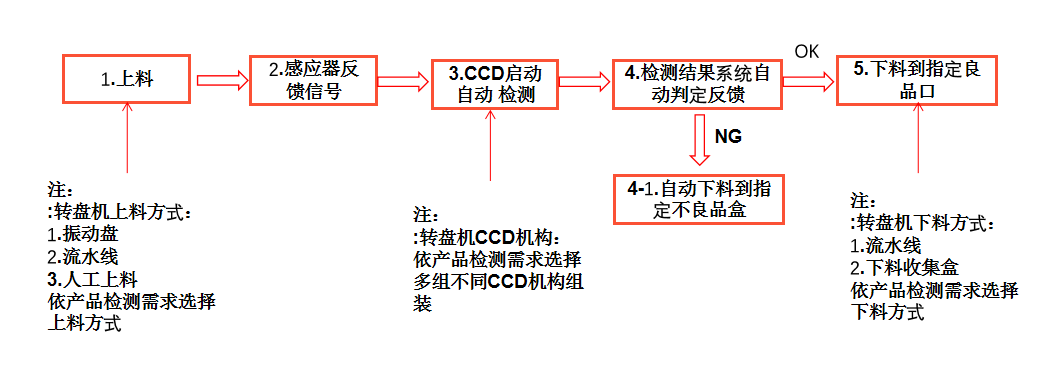

设备检测流程

五金件视觉尺寸检测设备
三、样件测试图片

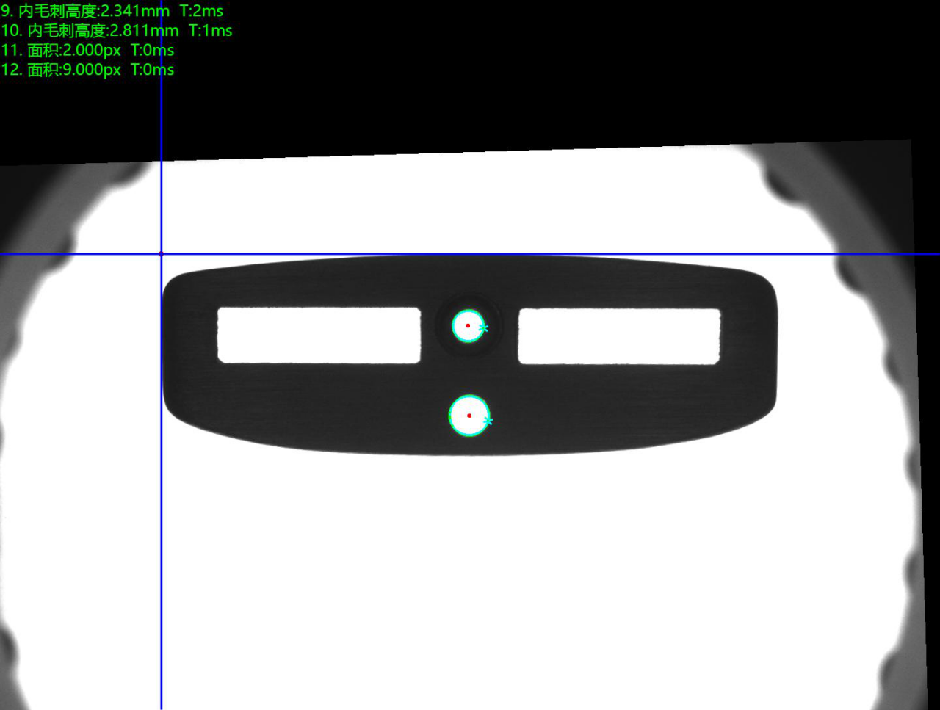

顶部背光检测良品图:OK
五金件视觉尺寸检测设备

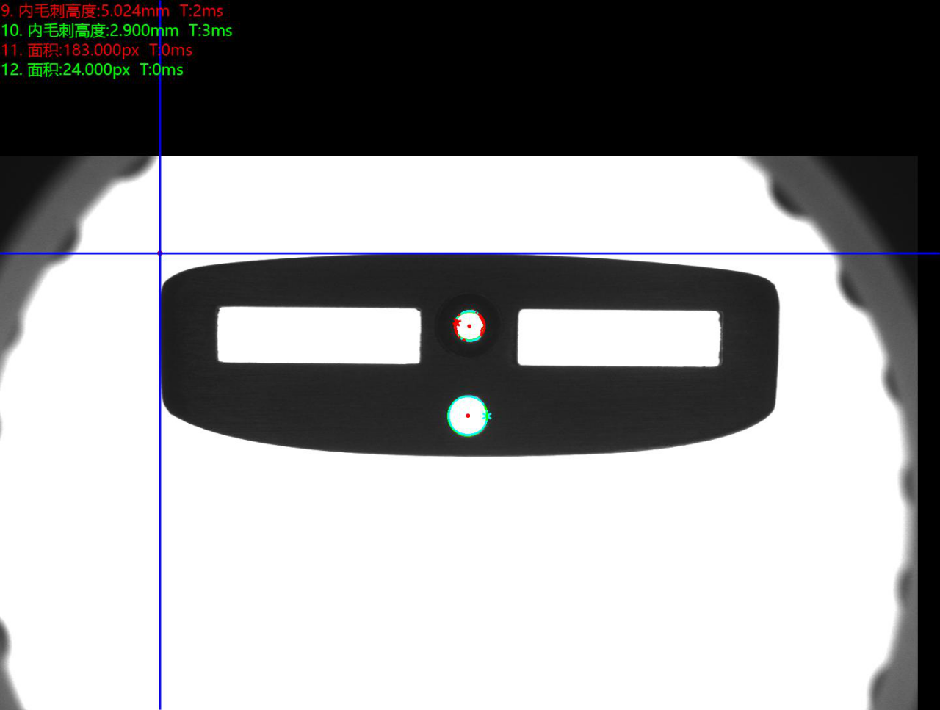

顶部背光检测不良品图:NG        不良特征:孔内毛刺

五金件视觉尺寸检测设备

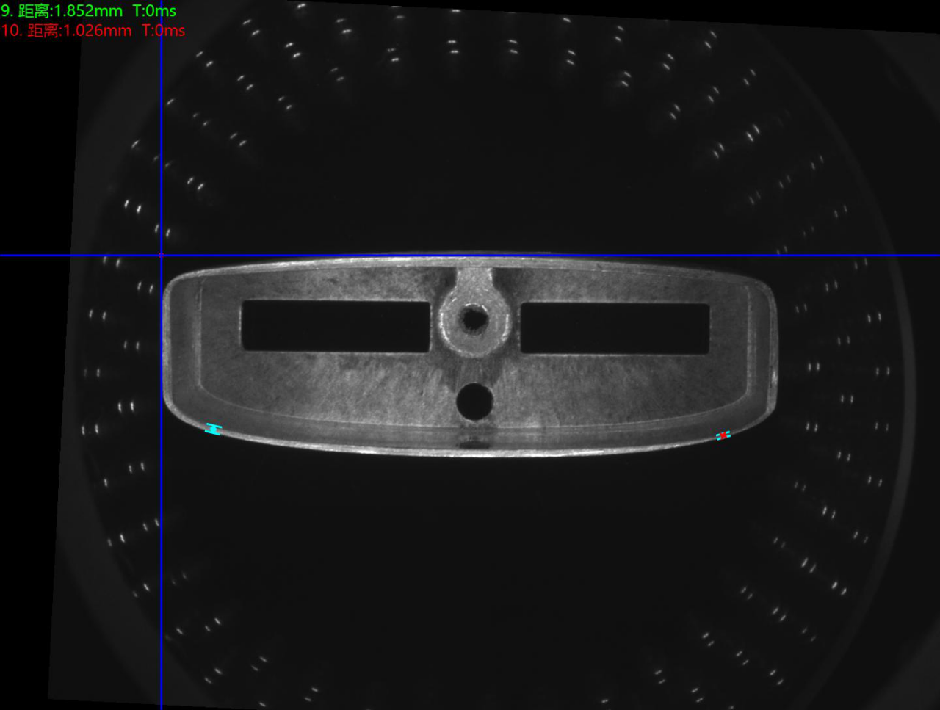

顶部正光检测不良品图:NG        不良特征:边缘薄

五金件视觉尺寸检测设备

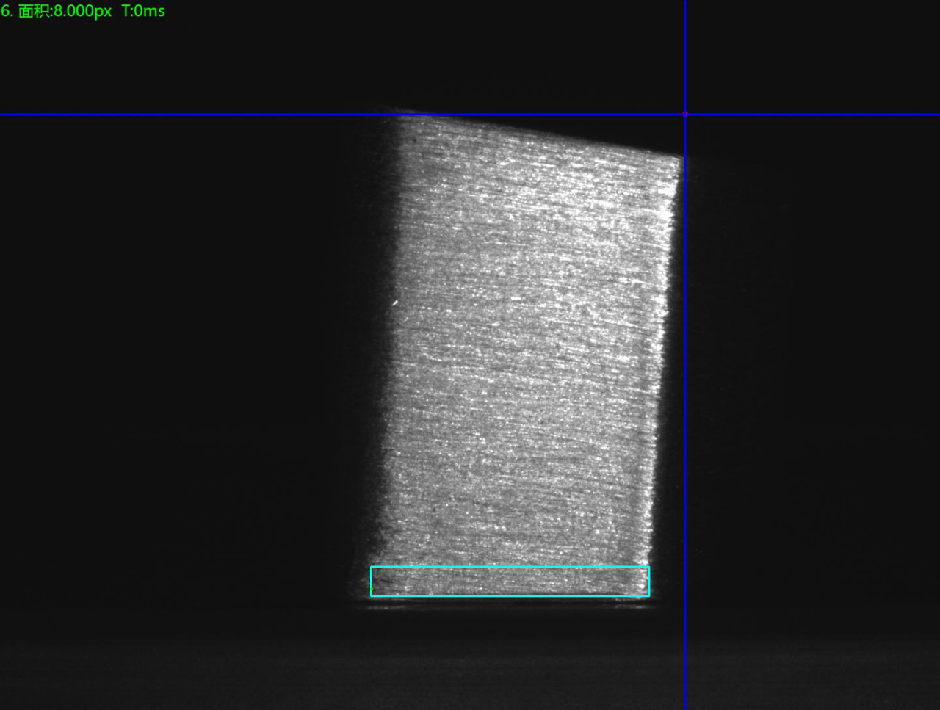

3.4.5.6侧面正光检测良品图:OK

五金件视觉尺寸检测设备

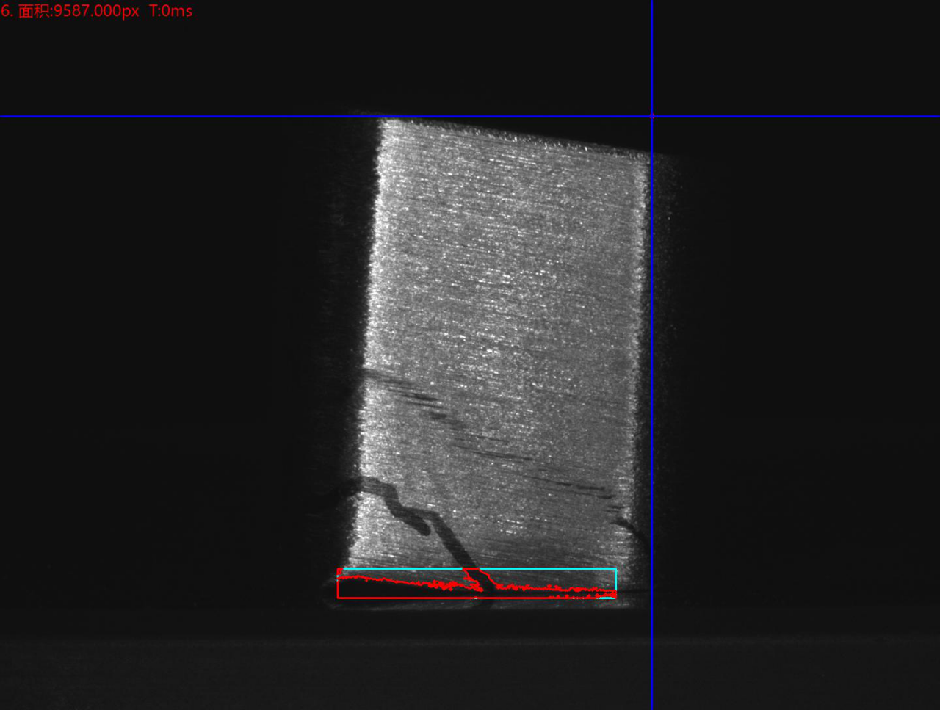

 3.4.5.6侧面正光检测良品图:NG      不良特征:缺料

五金件视觉尺寸检测设备

四、系统安装要求


设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
