一、检测内容及要求



检测内容：

       产品的外观检测

序号	检测位置	检测方式	是否可检	备注
1	总高	背光检测	可检
2	总长	背光检测	可检	无法达到90±0.05的精度
3	小孔直径	背光检测	可检
4	底部与顶部总高	背光检测	可检
5	划伤、脏污、黑点		不可检	流水线不可从底部打光

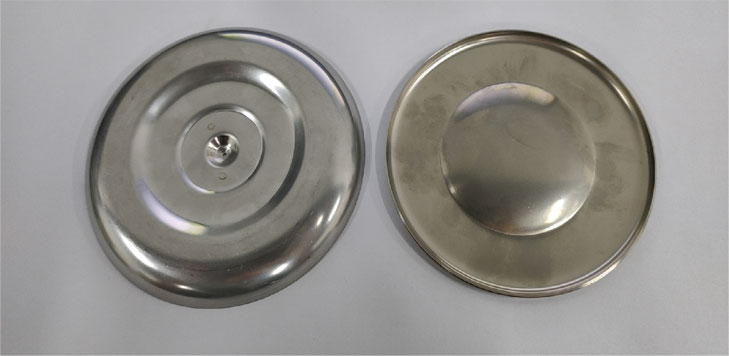

样品图：

二、设备组成及主要机构



设备型号：SP-T200

         组成部件清单：

序号	部件名称	规格型号	数量
1	视觉检测软件	SIPOTEK	1套
2	工业电脑	SIPOTEK定制	1套
3	显示器	PHILIPS  19”液晶显示器	2台
4	工业相机	SONY工业相机	2套
5	相机调节模组	SIPOTEK定制	2套
6	工业镜头	FA高清光学工业镜头	2套
7	光源	定制光学自适应光源	1套
8	检测平台	SIPOTEK定制框架	1套

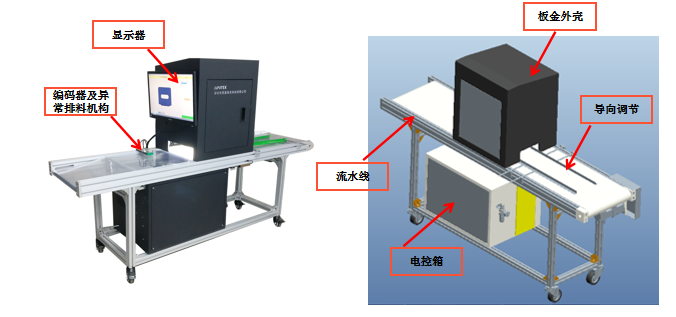

五金冲压件视觉ccd检测自动化设备外观3D立体图


设备外观－3D立体图-局部图

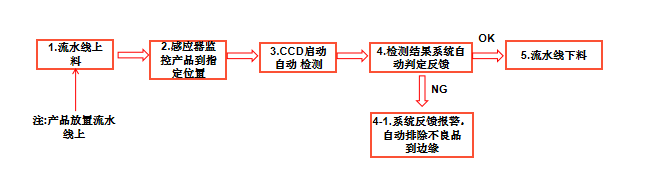

五金冲压件视觉ccd检测自动化设备检测流程


三、样件测试图片

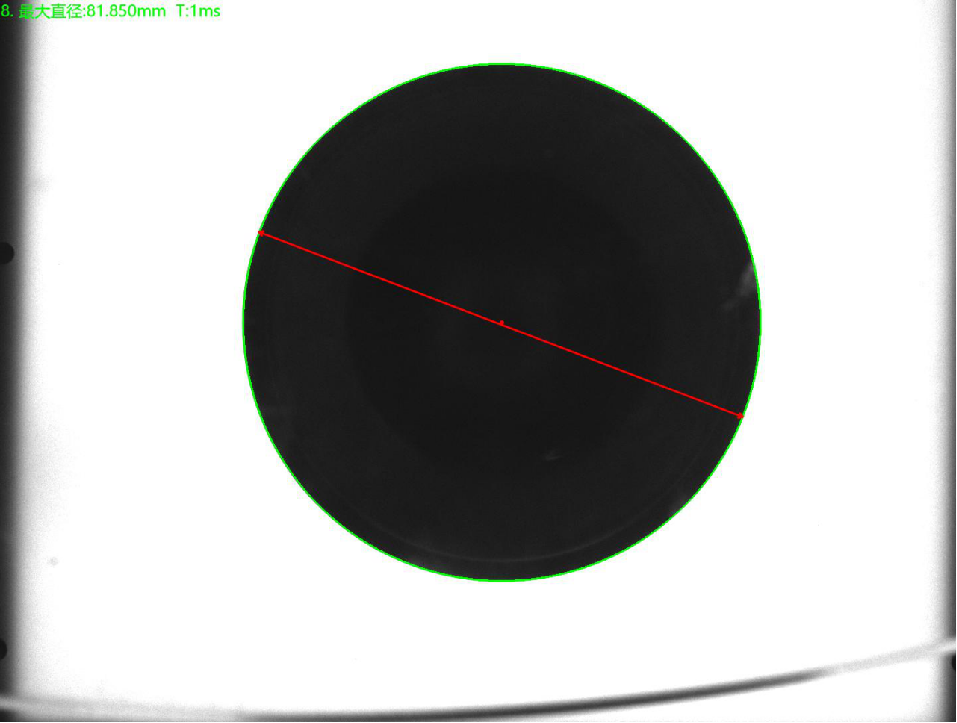

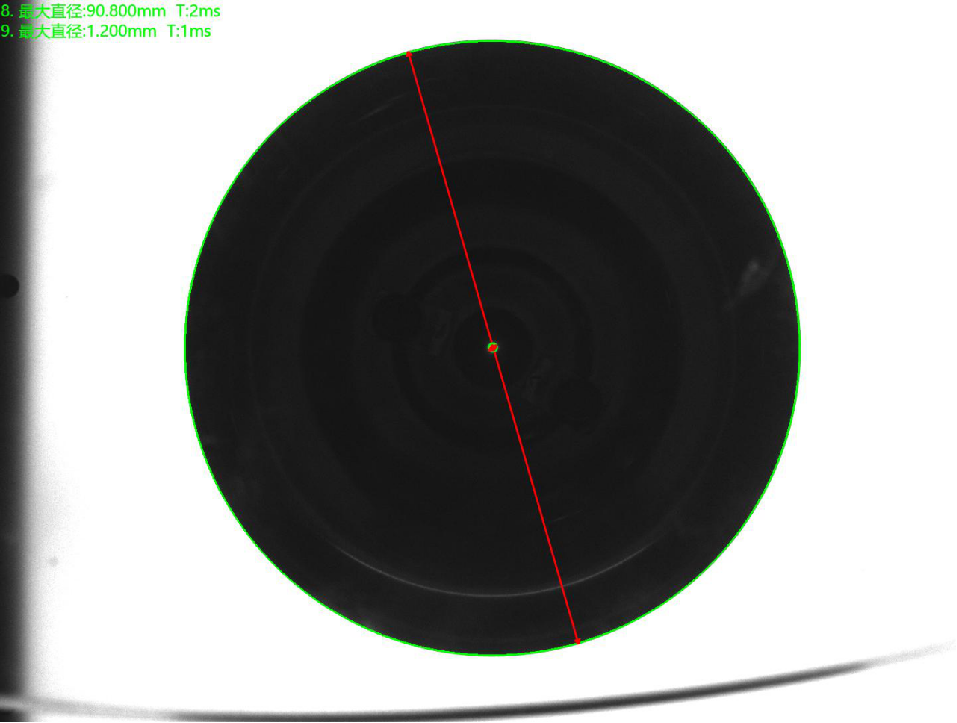

顶部背光检测良品原图与分析图：OK



顶部背光检测良品原图与分析图：OK

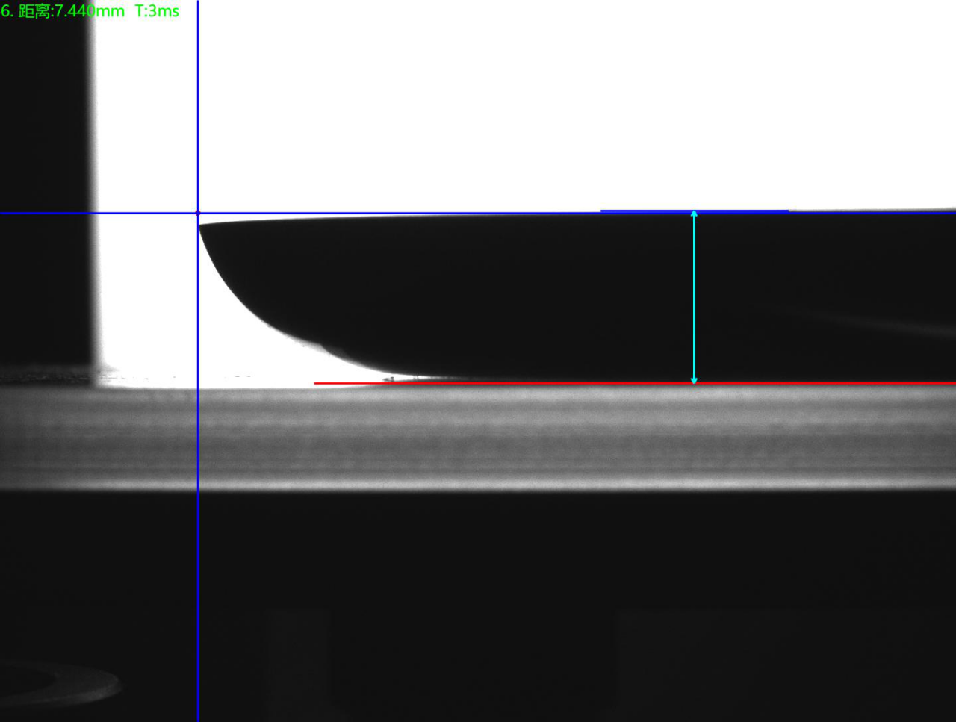

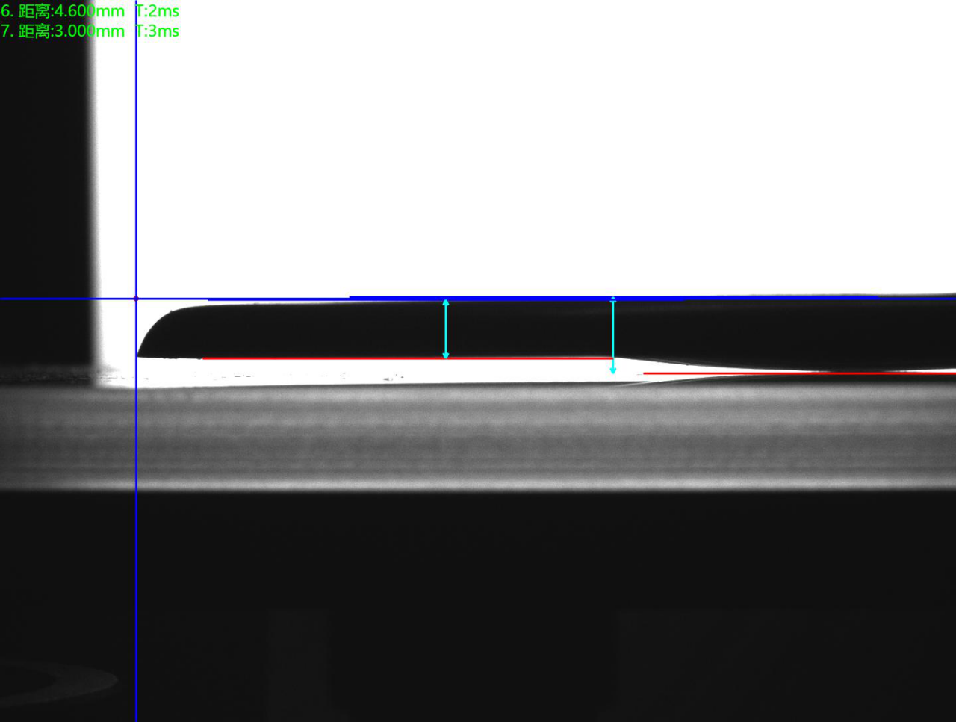

侧面背光检测良品原图与分析图：OK



侧面背光检测良品原图与分析图：OK



四、系统安装要求


设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。



环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：        交流220V，50Hz，  耗电＜1KVA。
