一、检测内容及要求
检测内容：
产品的外观检测
注明：思普泰克视觉CCD检测自动化设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于120件(取决于产品送料速度)。
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 口部裂纹不良 | 正光检测 | 可检 |
|
| 2 | 尺寸混料 | 正光检测 | 可检 |
|
| 3 | 模号混料 | 正光检测 | 可检 | 未提供模号混料样件 |
注明：思普泰克视觉CCD检测自动化设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于120件(取决于产品送料速度)。

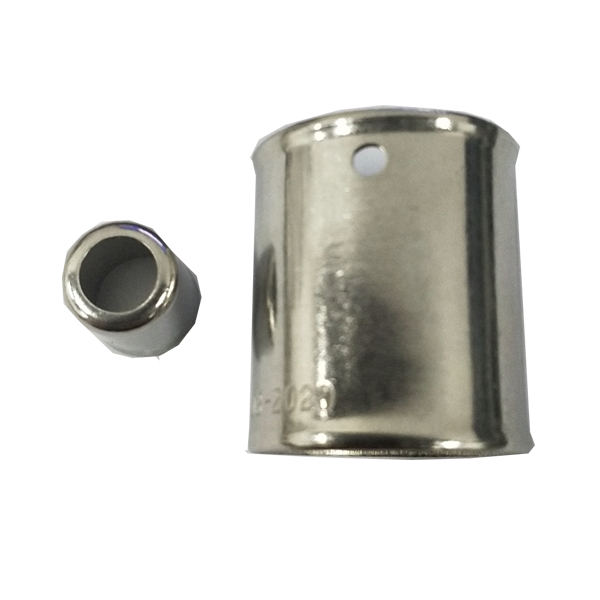

样品图：
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：

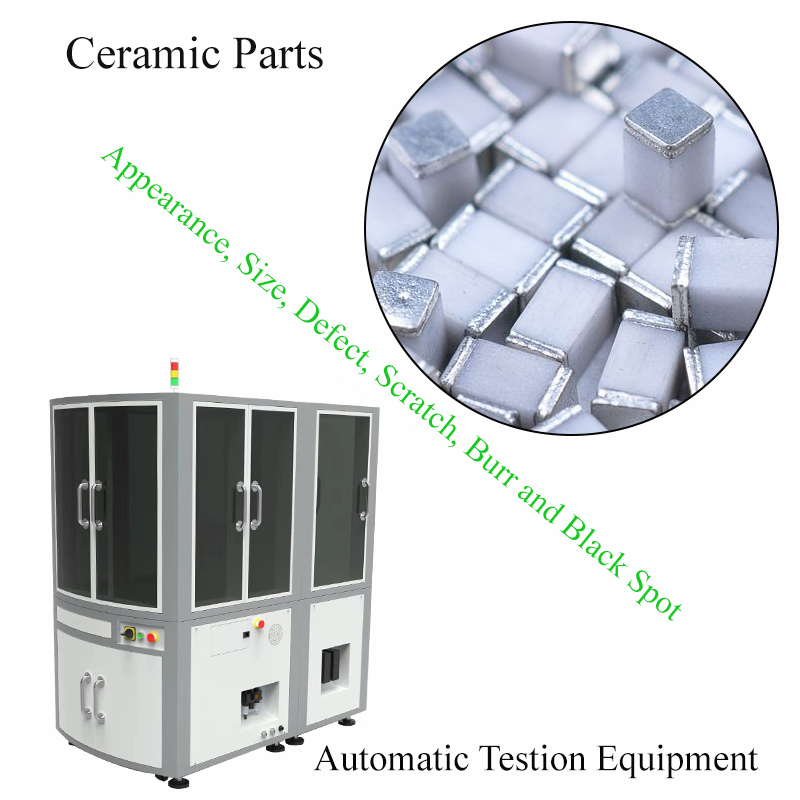

视觉CCD检测自动化设备外观－3D立体图
顶部正光检测不良品分析图：NG 不良特征：无字符混料

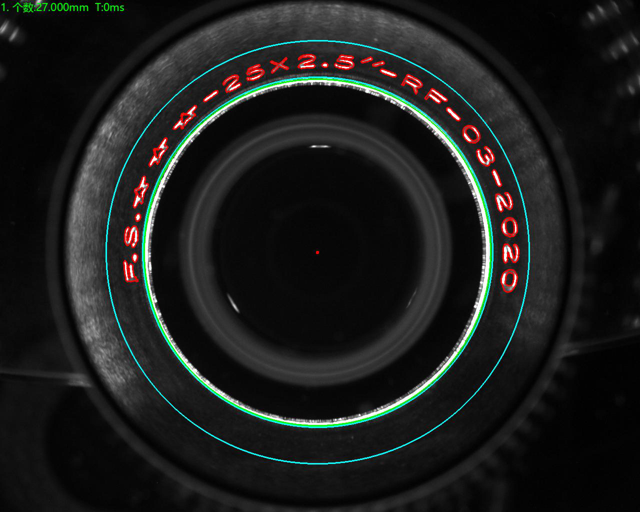

顶部正光检测良品分析图：OK

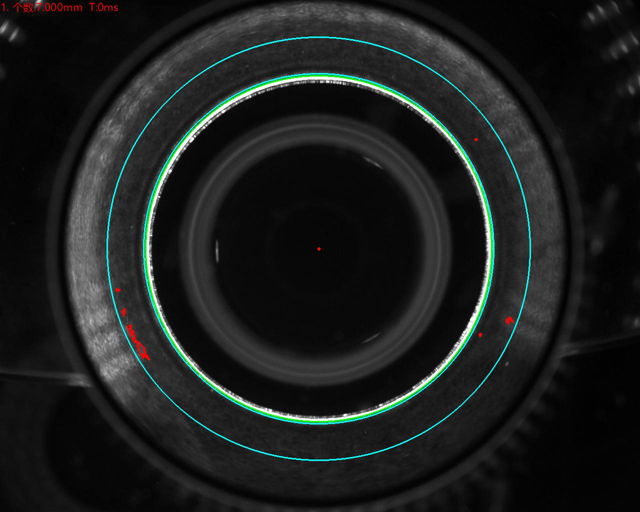

顶部正光检测不良品分析图：NG 不良特征：开裂
深圳思普泰克成立16年来，一直致力于图像技术及机器视觉检测技术的研发，拥有70多名工业自动化工程师及机器视觉系统高级研发人员组成的研发团队，集机器视觉自动化检测设备研发、生产、销售于一体，为企业提供专业的机器视觉领域解决方案，如需获取机器视觉自动化检测产品方案请登录深圳思普泰克网站获取：www.rendetangguoyi.com
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 3套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | 远心高清光学工业镜头 | 3套 |
| 7 | 环形光源 | 定制光学自适应光源 | 3套 |
| 8 | 控制系统 | SIPOTEK定制 | 1套 |
| 9 | 伺服电机 | 松下 | 1套 |
| 10 | 减速机 | SIPOTEK定制 | 1套 |
视觉CCD检测自动化设备外观－3D立体图

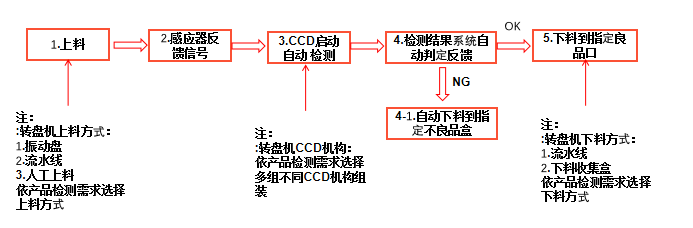

视觉CCD检测自动化设备检测流程
三、样件测试图片:

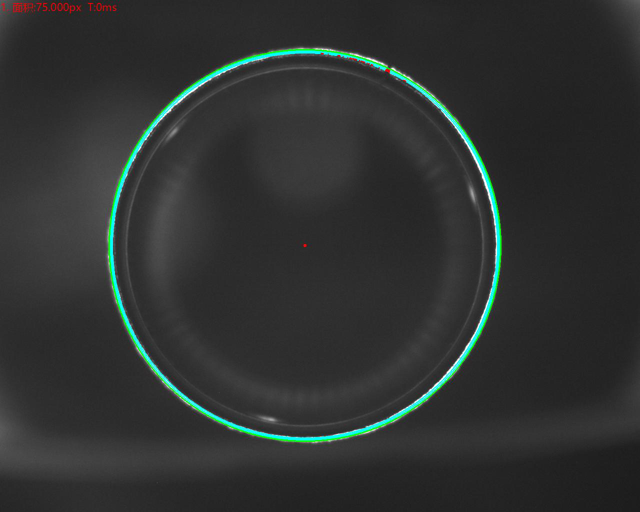

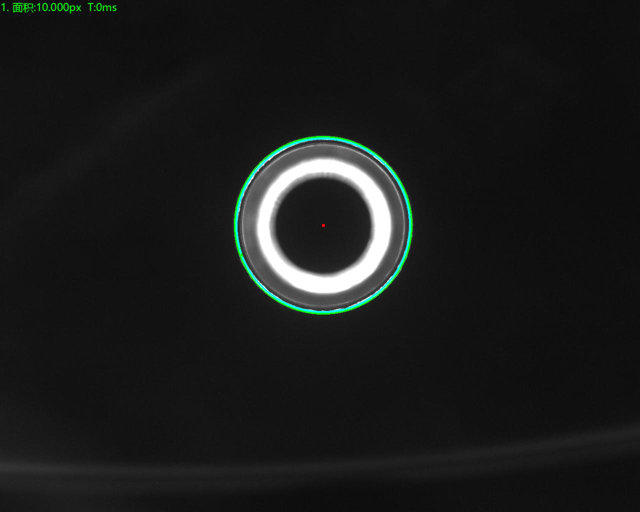

底部正光检测良品分析图：OK

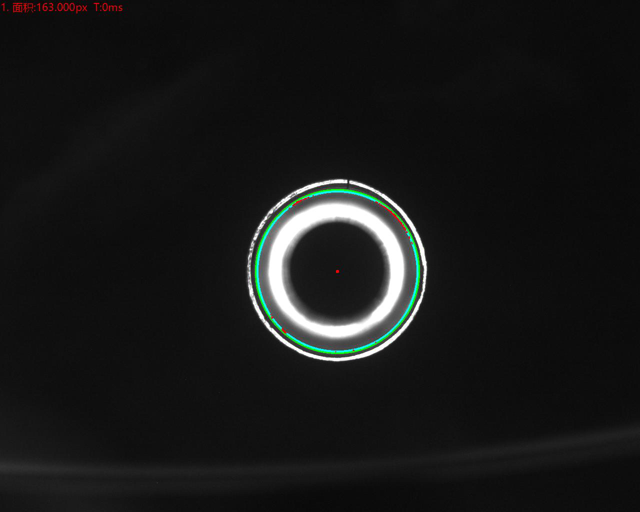

底部正光检测不良品分析图：NG 不良特征：开裂

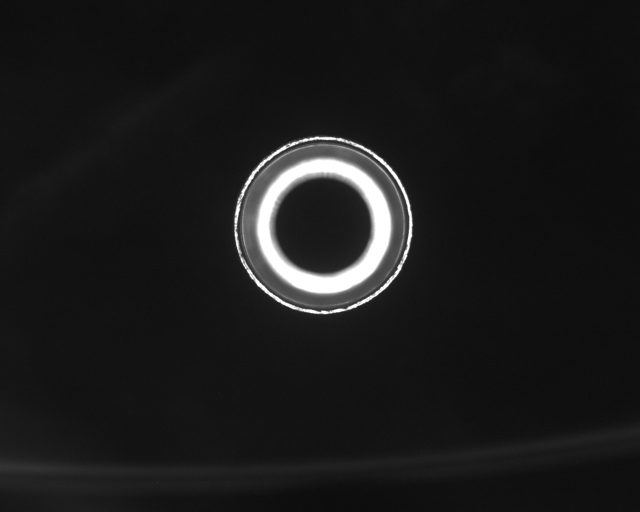

底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征：开裂
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征：无字符混料
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良特征：开裂
