尺寸视觉检测设备检测橡胶件外观方案
发表时间:2020-01-07 14:35
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 变形、烧焦、脏污(烧焦)、缺胶 60°环形正光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

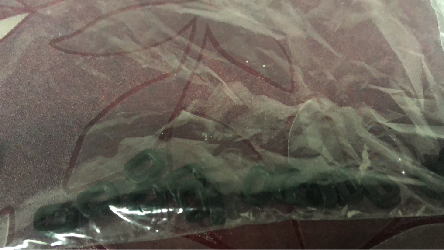

样品图:

尺寸视觉检测设备

二、设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 2套
5 相机调节模组 SIPOTEK定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 工业镜头 远心高清光学工业镜头 0套
8 光源 定制光学自适应光源 4套
9 检测平台 专业光学玻璃载台 1套
10 伺服电机 松下·PANASONIC 1套
11 控制系统 SIPOTEK定制 1套
12 PLC运动协作 松下·PANASONIC 1套

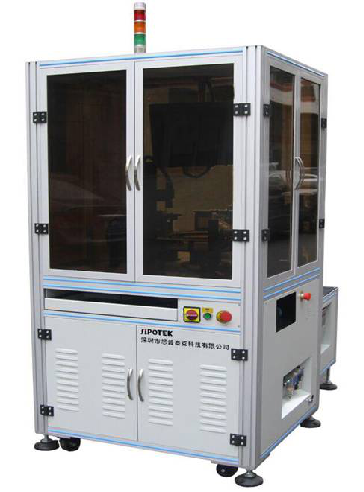

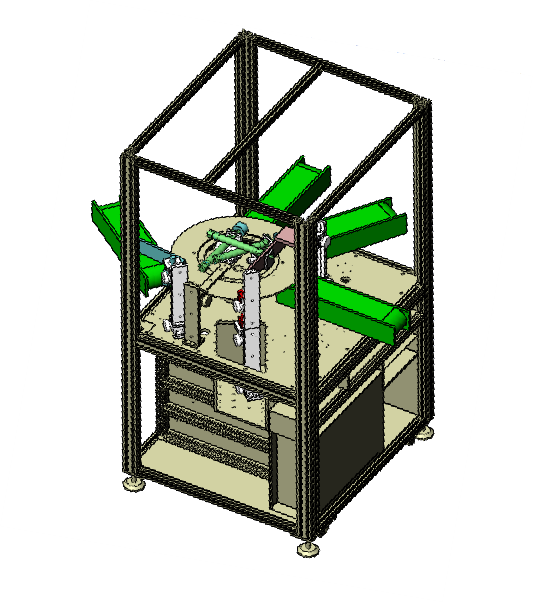

设备外观3D立体图

尺寸视觉检测设备尺寸视觉检测设备
三、样件测试图片:

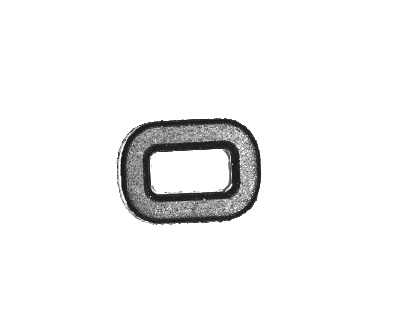

顶部正光检测原图:

尺寸视觉检测设备

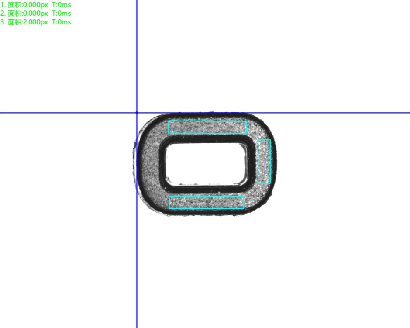

顶部正光检测良品分析图:OK

尺寸视觉检测设备

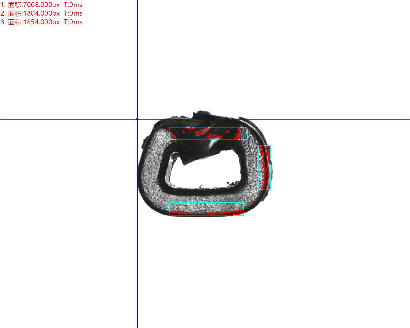

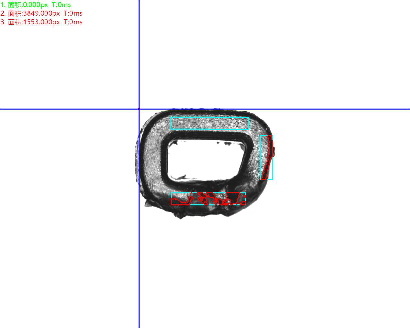

顶部正光检测不良品分析图:NG         不良原因:变形         评估结果:可检

尺寸视觉检测设备

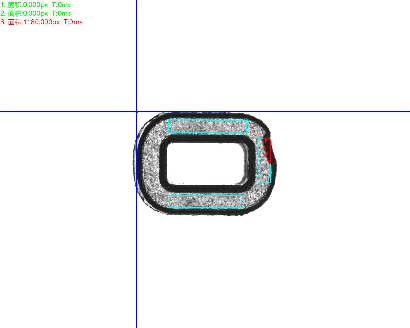

顶部正光检测不良品分析图:NG         不良原因:缺胶      评估结果:可检

尺寸视觉检测设备

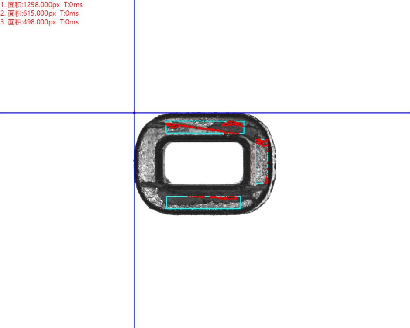

顶部正光检测不良品分析图:NG         不良原因:烧焦      评估结果:可检

尺寸视觉检测设备


顶部正光检测不良品分析图:NG         不良原因:脏污(烧焦)      评估结果:可检

尺寸视觉检测设备

更多产品尺寸视觉检测设备检测方案可登陆思普泰克官网查阅:www.rendetangguoyi.com
