橡胶塞检测外观缺陷凹坑视觉检测方案
发表时间:2024-06-13 18:03
一:检测内容及要求

检测工件面积:
               长度9mm*宽度7.4mm*高度6.7mm的样件的外观检测
检测内容:
               1:底部正光检测底面外观不良
               2:侧面正光检测外观不良
               3:侧面正光检测外观不良
               4:侧面正光检测外观不良
               5:侧面正光检测外观不良
               6:顶部正光检测头部外观不良
               7:顶部正光检测顶面外观不良
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率:每分钟检测数量200-400件(根据样件送料速度)。
分工段进行:按照检测内容细分检测步骤.

1:思普泰克视觉检测软件
2:工业电脑
3:显示器   19寸
4:工业相机: 7套,4个侧面正光,2个正面正光,1套底部正光
5:工业镜头: 7套FA镜头
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)。
二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm
型号:SP_302C
二.1: 设备外观3D立体图

三:1 底部正光检测方式

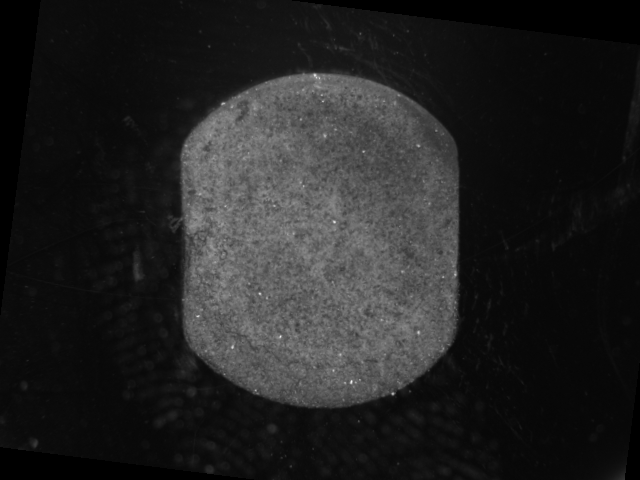

底部检测效果原图:

三:1 底部正光检测方式
底部检测良品分析图:OK

三:1 底部正光检测方式

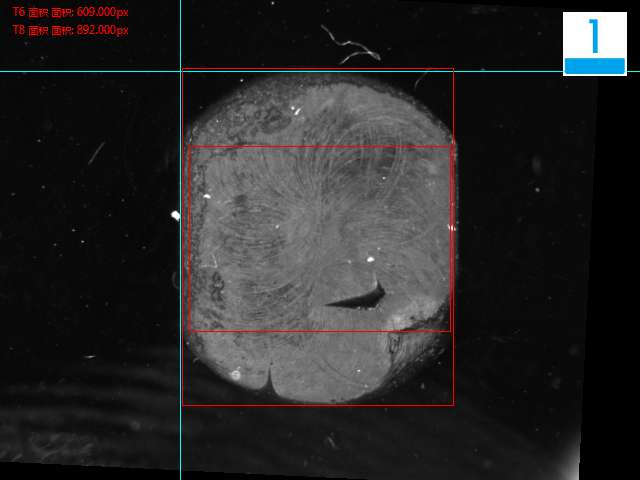

底部检测缺陷不良品分析图:NG


三:2 侧面正光检测方式

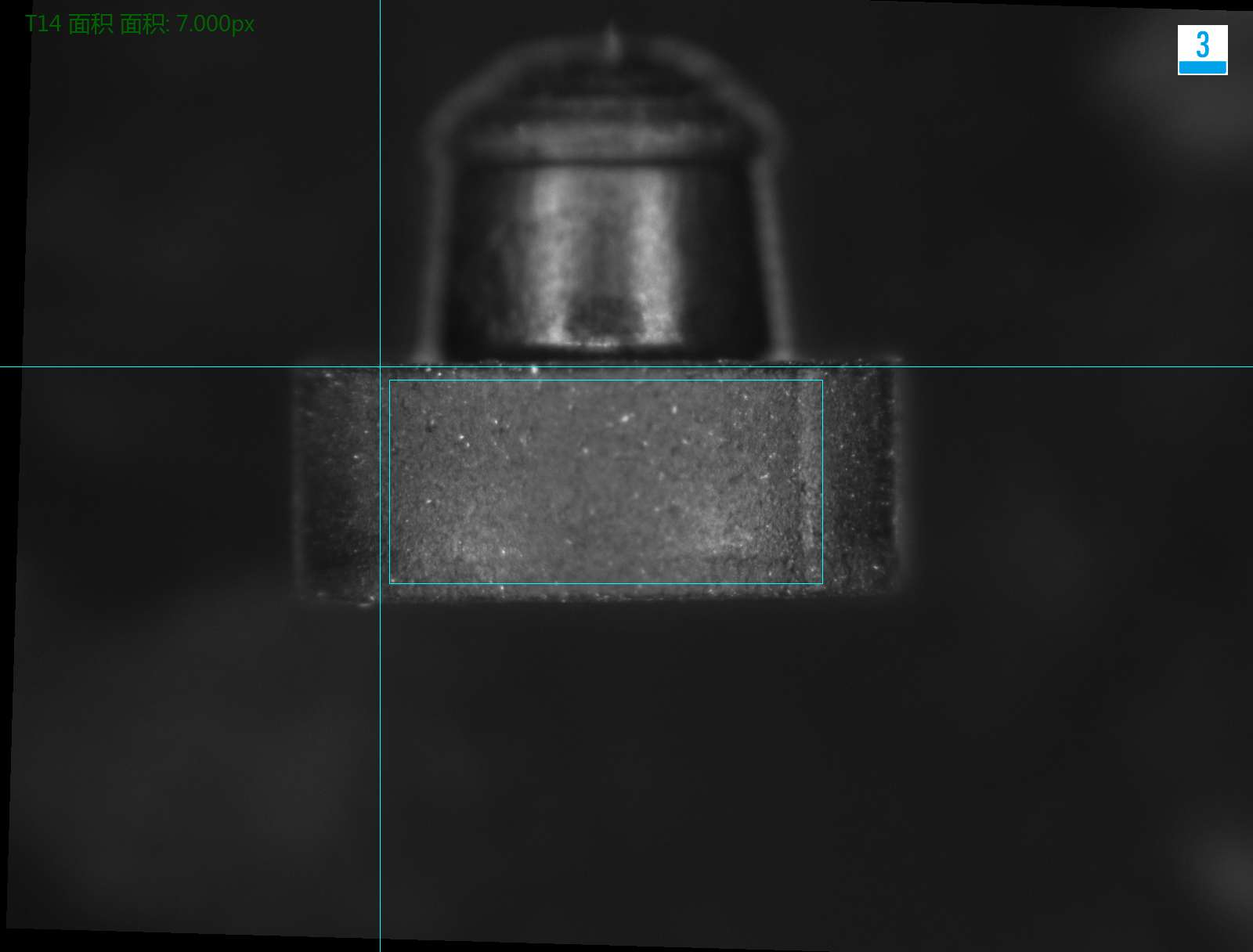

侧面检测良品分析图:OK

三:2 侧面正光检测方式

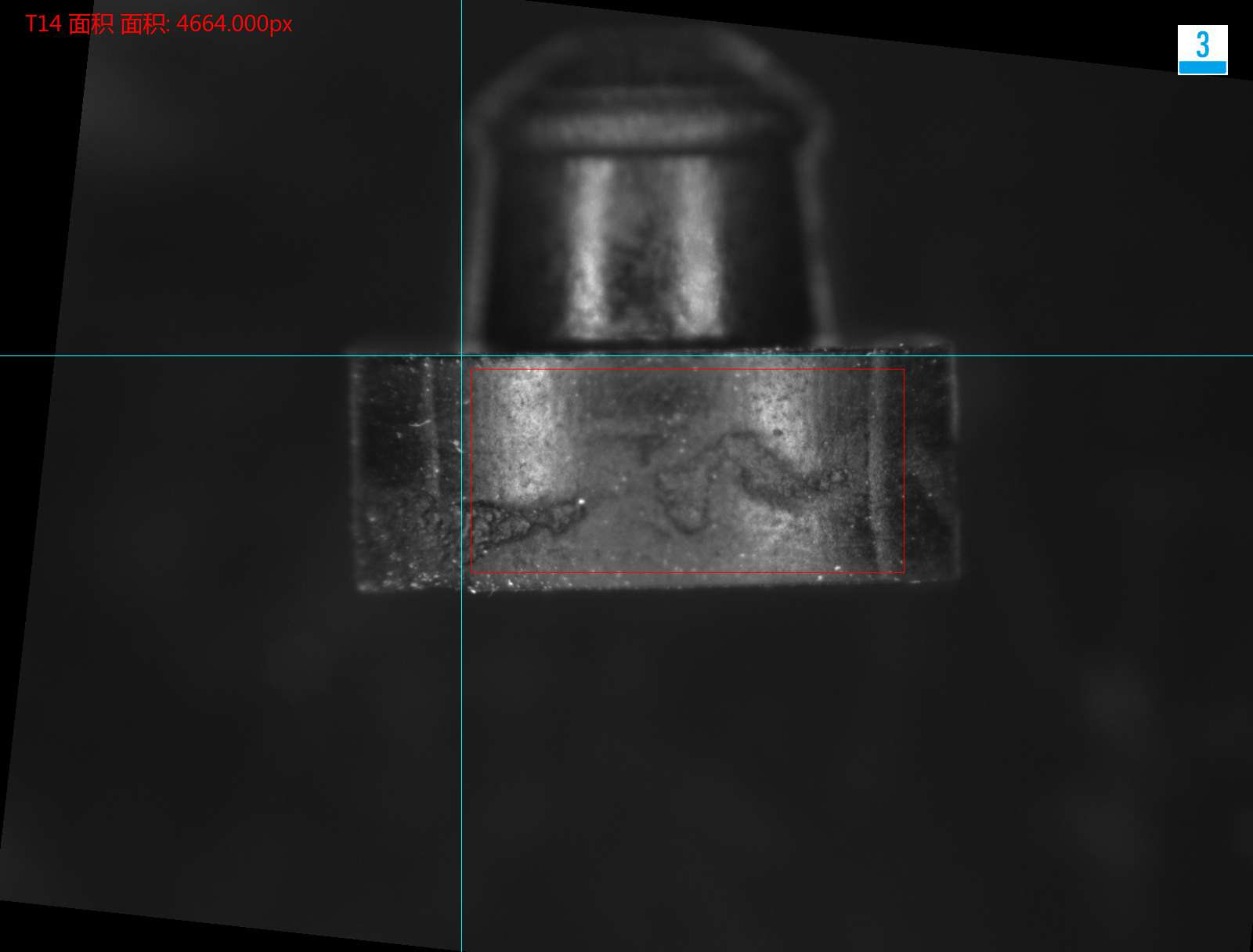

侧面检测缺陷不良品分析图:NG


三:3 侧面正光检测方式
侧面检测良品分析图:OK

三:3 侧面正光检测方式
侧面检测缺陷不良品分析图:NG


三:4 侧面正光检测方式
侧面检测良品分析图:OK

三:4 侧面正光检测方式
侧面检测缺陷不良品分析图:NG


三:5 侧面正光检测方式
侧面检测良品分析图:OK

三:5 侧面正光检测方式
侧面检测缺陷不良品分析图:NG



四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。
环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:     交流220V,50Hz,  耗电<1KVA
