尺寸视觉检测设备检测O型圈外观缺陷方案!
发表时间:2020-06-23 14:41
一、检测内容及要求

检测内容:
       产品的外观检测
序号

检测方式 是否可检 备注
1 压伤 顶部正光检测 可检 中间位置可检测,斜面倒角无法检测
2





3






注明:深圳思普泰克研发的尺寸视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于160件(取决于产品送料速度)。

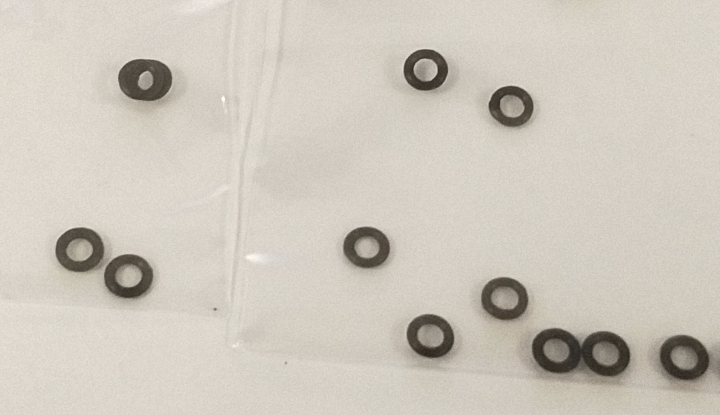

样品图:

尺寸视觉检测设备

二、尺寸视觉检测设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  22”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 SIPOTEK定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 光源 定制光学自适应光源 1套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 SIPOTEK定制 1套
11 PLC运动协作 三菱FX3U 1套
尺寸视觉检测设备外观3D立体图

尺寸视觉检测设备

尺寸视觉检测设备外观3D立体图

尺寸视觉检测设备
三、样件测试图片:

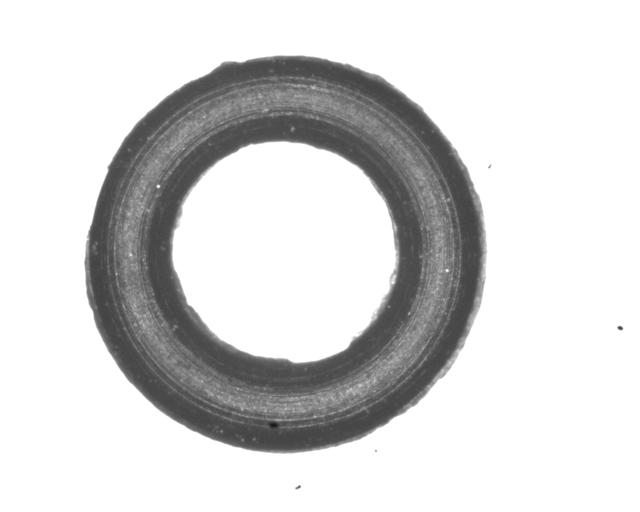

顶部正光检测良品原图:

尺寸视觉检测设备
顶部正光检测良品分析图:OK
尺寸视觉检测设备

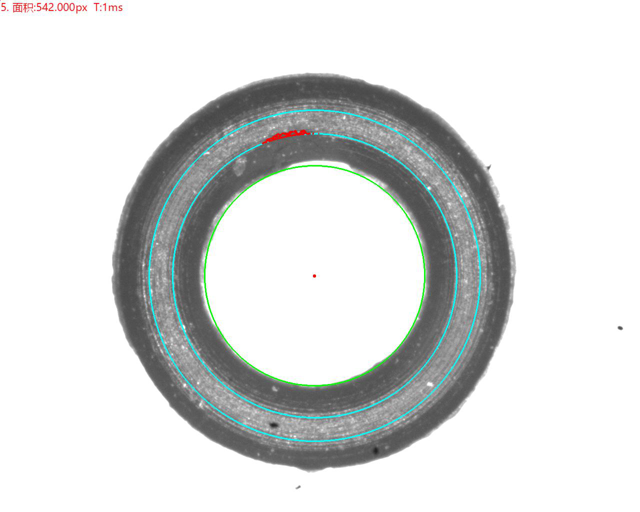

顶部正光检测不良品分析图:NG          不良特征: 压伤       分析结果:可检
尺寸视觉检测设备

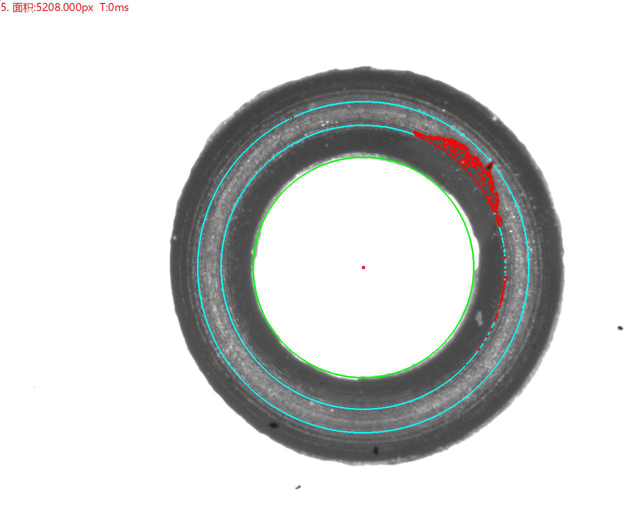

顶部正光检测不良品分析图:NG          不良特征: 压伤       分析结果:可检
尺寸视觉检测设备
四、尺寸视觉检测设备安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
