硅胶橡胶外观检测设备检测硅胶品外观缺陷方案!
发表时间:2020-03-05 13:59
一、检测内容及要求

检测内容:
       产品的外观检测
序号 检测位置 检测方式 是否可检
1 尺寸检测 背光检测 可检
2 毛边 背光检测 可检
3 黑点脏污缺料 60°环形正光检测 可检

注明:硅胶橡胶外观检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

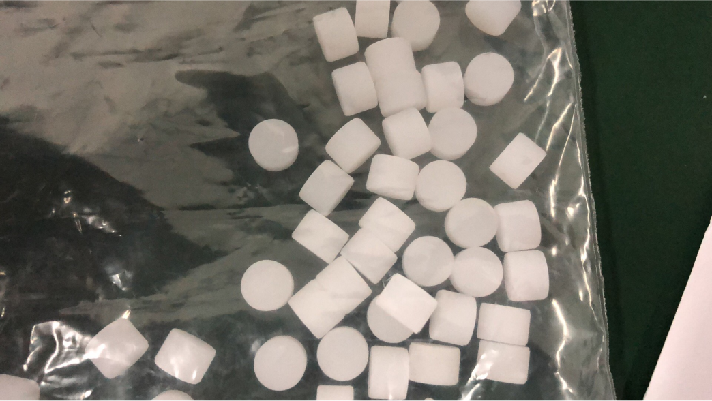

样品图:


二、硅胶橡胶外观检测设备设备组成及主要机构

设备型号:SP-T300标准检测设备          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量
1 视觉检测软件 SIPOTEK 1套
2 工业电脑 SIPOTEK定制 1套
3 显示器 PHILIPS  19”液晶显示器 1台
4 工业相机 Barsler工业相机 4套
5 相机调节模组 SIPOTEK定制 4套
6 工业镜头 远心高清光学工业镜头 4套
8 光源 定制光学自适应光源 6套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
9 控制系统 SIPOTEK定制 1套
11 PLC运动协作 松下·PANASONIC 1套

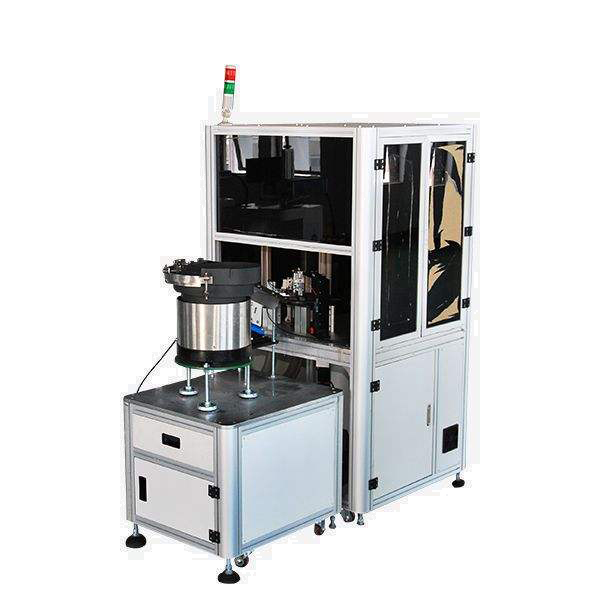

硅胶橡胶外观检测设备外观3D立体图

硅胶橡胶外观检测设备
硅胶橡胶外观检测设备
三、样件测试图片:

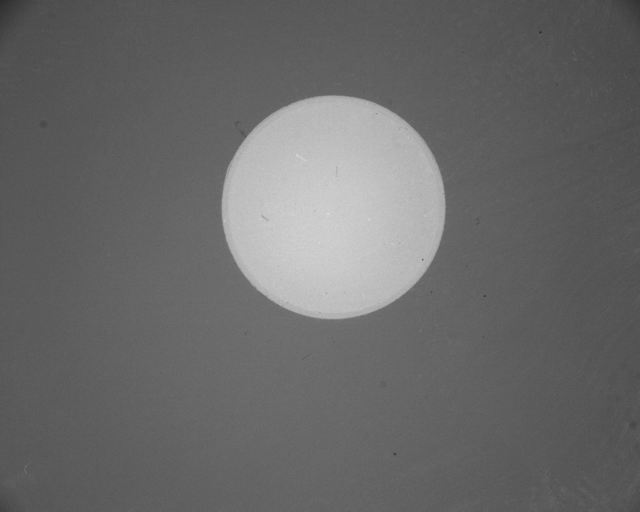

顶部正光检测原图:

顶部正光检测原图

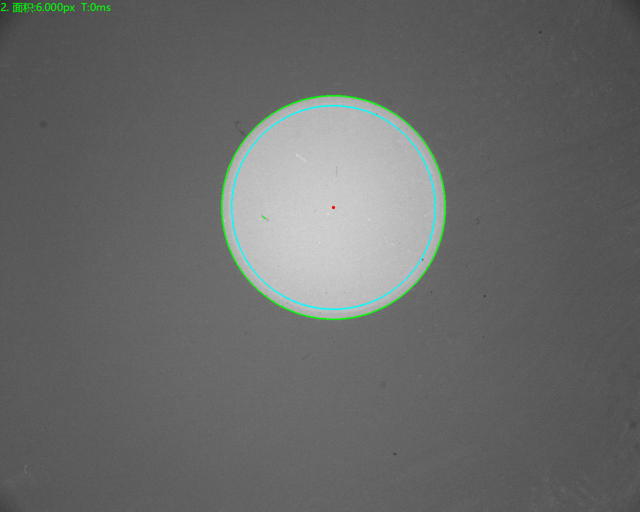

顶部正光检测良品分析图:OK

顶部正光检测良品分析图

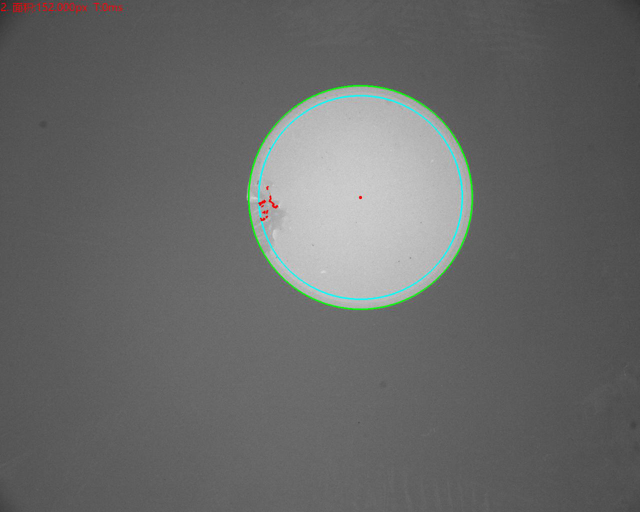

顶部正光检测不良品分析图:NG         不良原因:缺料     分析结果:可检

硅胶橡胶外观检测设备

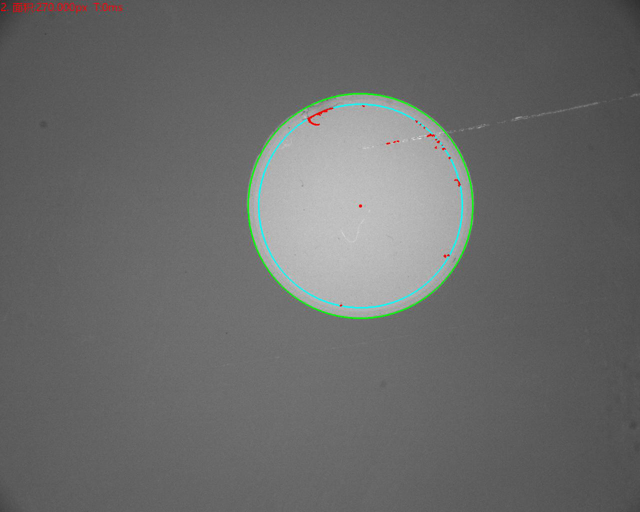

顶部正光检测不良品分析图:NG         不良原因:黑点、脏污     分析结果:可检

硅胶橡胶外观检测设备

底部正光检测良品分析图:OK

硅胶橡胶外观检测设备

底部正光检测不良品分析图:NG         不良原因:缺料     分析结果:可检

硅胶橡胶外观检测设备

底部正光检测不良品分析图:NG         不良原因:黑点、脏污     分析结果:可检

硅胶橡胶外观检测设备

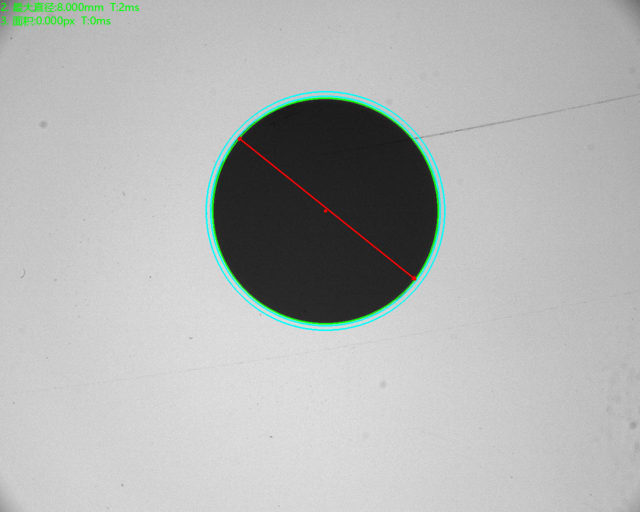

顶部背光检测良品分析图:OK

硅胶橡胶外观检测设备

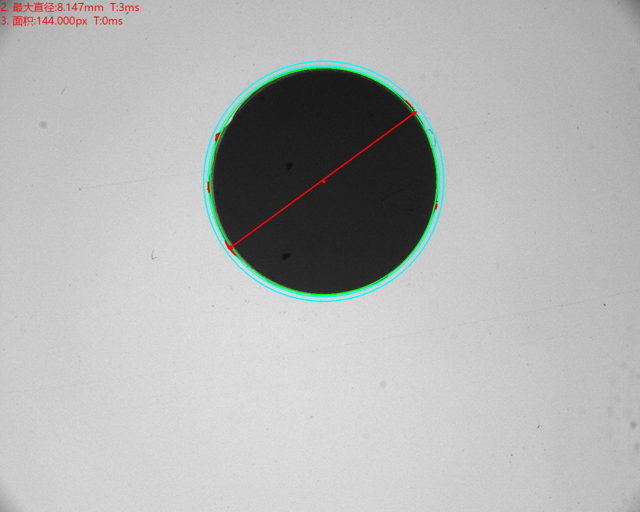

顶部背光检测不良品分析图:NG    不良原因:毛边  分析结果:可检

硅胶橡胶外观检测设备

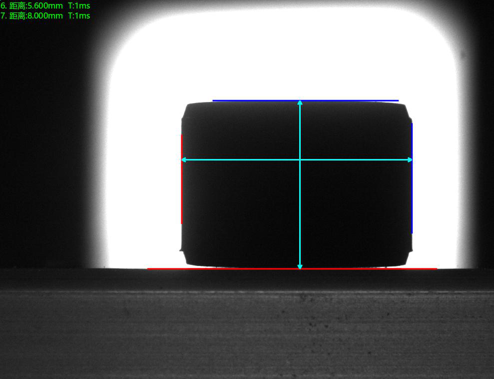

侧部背光检测良品分析图:OK

硅胶橡胶外观检测设备

四、硅胶橡胶外观检测设备安装要求:
环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
更多硅胶橡胶外观检测设备检测案例,请登录深圳思普泰克网站查看:www.rendetangguoyi.com
