一、检测内容及要求
检测内容：
最大尺寸长38mm*宽30mm*高12mm的产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 凹坑 | 正光检测 | 可检 |
| 2 | 划伤 | 正光检测 | 可检 |
| 3 | 缺损 | 正光检测 | 可检 |
| 4 | 变色 | 正光检测 | 可检 |
| 5 | 管脚变形 | 背光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300标定制机 外形尺寸：900*800*1850mm
组成部件清单：
顶部正光检测分析图： NG 不良原因：划伤
顶部正光检测分析图： NG 不良原因：缺损
顶部正光检测分析图： NG 不良原因：变色
侧面背光检测分析图： NG 不良原因：管脚变形
更多外观检测自动化设备检测方案可登陆思普泰克官网查阅：//www.rendetangguoyi.com
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 3套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 3套 |
| 7 | 光源 | 定制光学自适应光源 | 4套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |

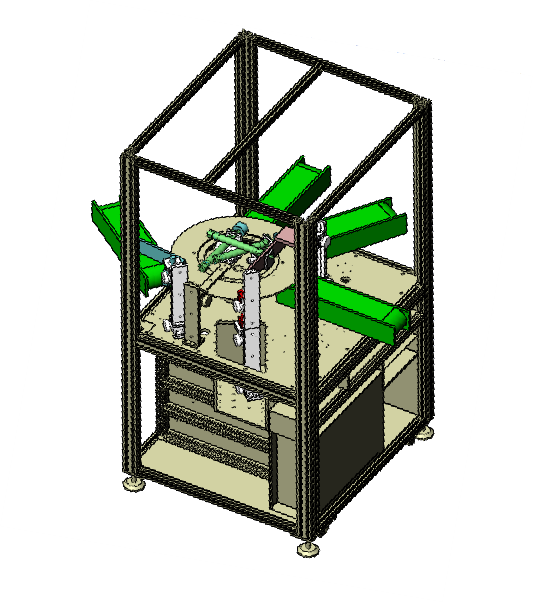

设备外观3D立体图
三、样件测试图片:

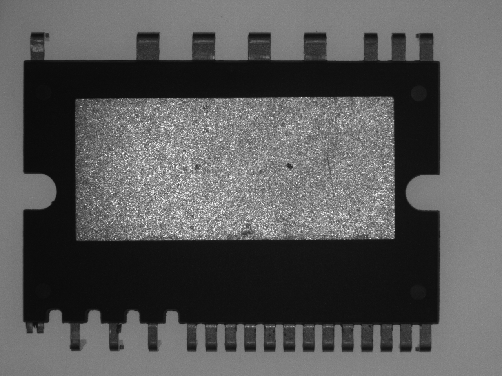

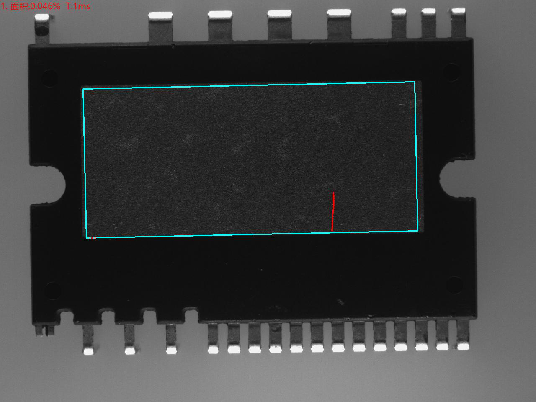

顶部正光检测分析图： NG 不良原因：划伤

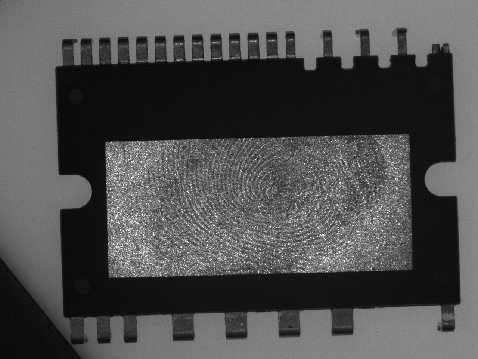

顶部正光检测分析图： NG 不良原因：缺损

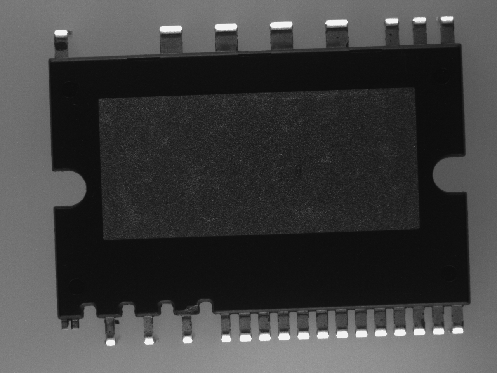

顶部正光检测分析图： NG 不良原因：变色

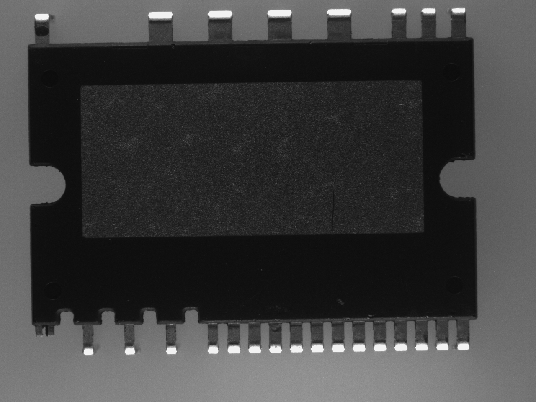

顶部正光检测分析图： NG 不良原因：凹坑

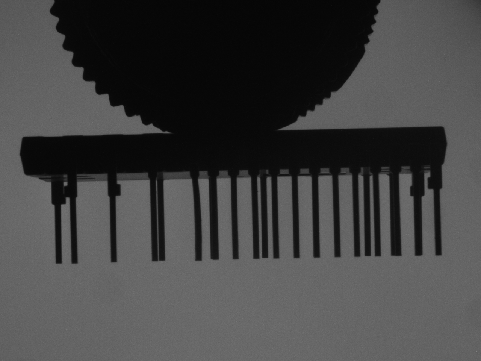

侧面背光检测分析图： NG 不良原因：管脚变形
