外观检测自动化设备检测手机中枢缺陷方案!
发表时间:2020-05-21 13:40
一、检测内容及要求

序号 检测位置 检测方式 是否可检
1 牙孔漏攻牙 条形正光检测 可检
2 通孔堵孔 背光检测 可检

注明:思普泰克外观检测自动化设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于30-60件(取决于产品送料速

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 索尼工业相机 2套

5 相机调节伺服模组 SIPOTEK定制 2套

6 工业镜头 FA高清光学工业镜头 2套

7 光源 定制光学自适应光源 2套

8 检测平台 SIPOTEK定制框架 1套

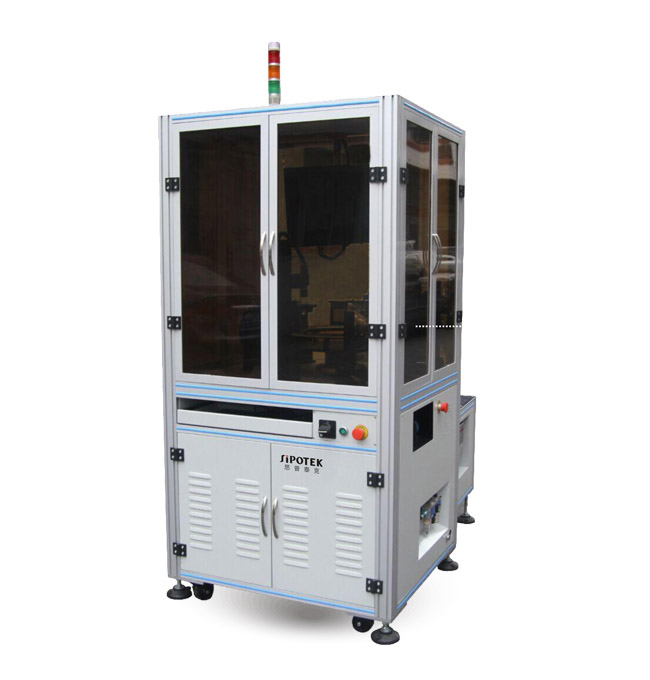

外观检测自动化设备3D立体图

外观检测自动化设备
三、样件测试图片:
顶部背光检测良品原图及分析图:OK

外观检测自动化设备

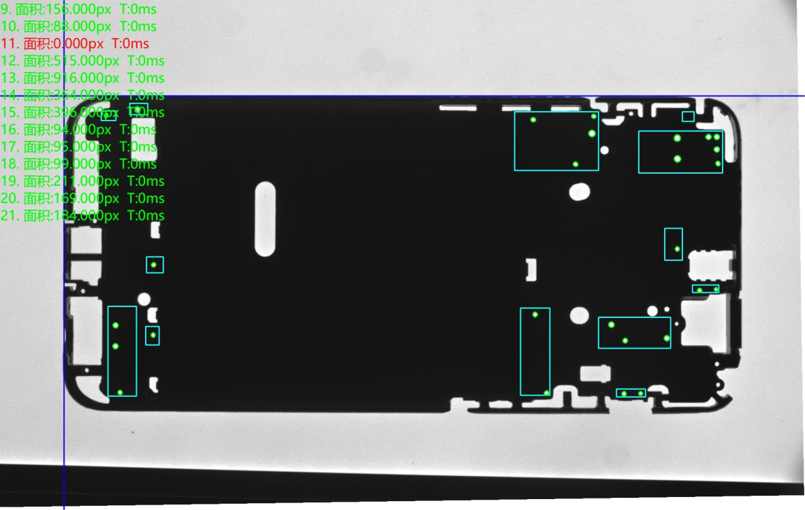

顶部背光检测不良品原图及分析图:NG       检测特征:通孔堵孔       结果:可检
外观检测自动化设备

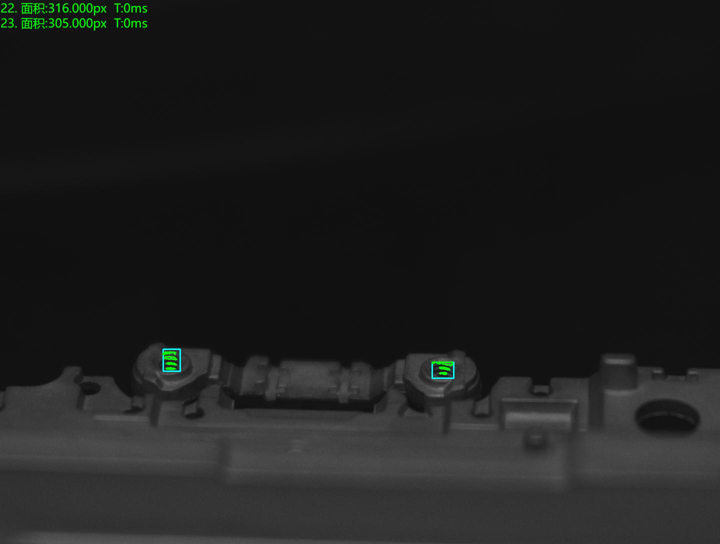

侧面正光检测良品原图及分析图:OK
外观检测自动化设备

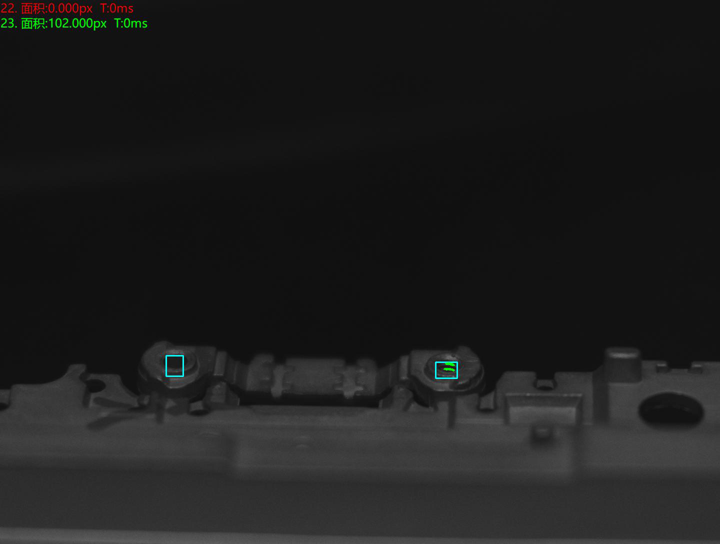

侧面正光检测不良品原图及分析图:NG       检测特征:牙孔漏攻牙       结果:可检
外观检测自动化设备
四、
外观检测自动化设备安装要求:

设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源:        交流220V,50Hz,  耗电<1KVA。
