电子元件光学筛选机用于手机卡托外观缺陷检测方案!
发表时间:2020-05-19 14:04
深圳思普泰克是一家集电子元件光学筛选机研发、生产、销售于一体的厂家,电子元件光学筛选机被广泛应用于工业产品外观检测,今天思普泰克小编跟大家分享生活中常见的产品检测流程,手机卡托使用电子元件光学筛选机检测外观流程。

一、检测内容及要求

检测内容:
       最大尺寸长30mm*宽10mm的产品的荧光涂层检测
序号 检测位置 检测方式 是否可检 备注
1 多胶 正光 可检

2 缺胶 正光 可检

3 针脚变形 正光 可检

4 针脚压平 正光 可检

5 电镀不良

不可检 特征不明显,光源无法过滤
注明:思普泰克电子元件光学筛选机检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

二、设备组成及主要机构

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 1套

5 相机调节伺服模组 SIPOTEK定制 1套

6 工业镜头 FA高清光学工业镜头 1套

7 光源 定制光学自适应光源 1套

8 检测平台 客供 1套

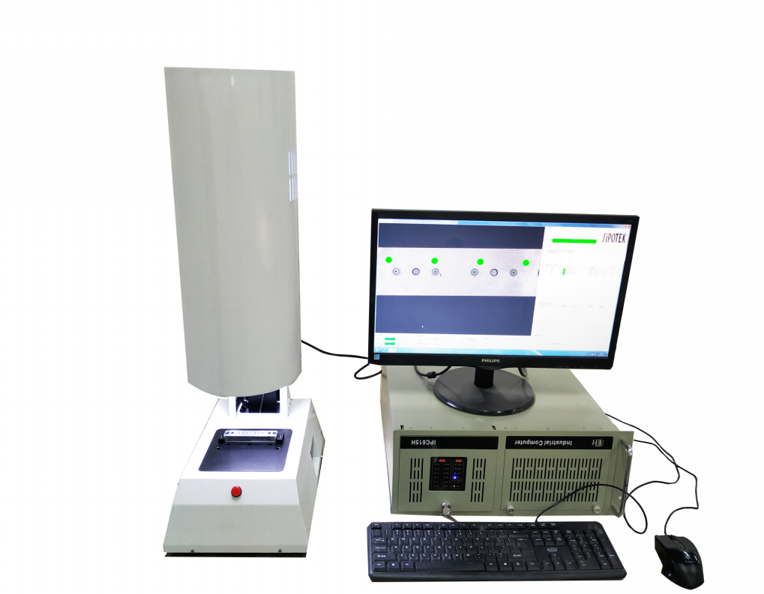

电子元件光学筛选机外观3D立体图

电子元件光学筛选机
三、样件测试图片:

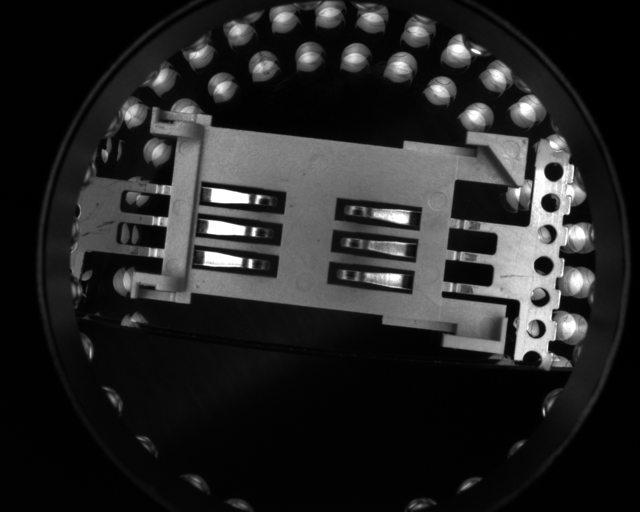

正光检测产品原图:
电子元件光学筛选机

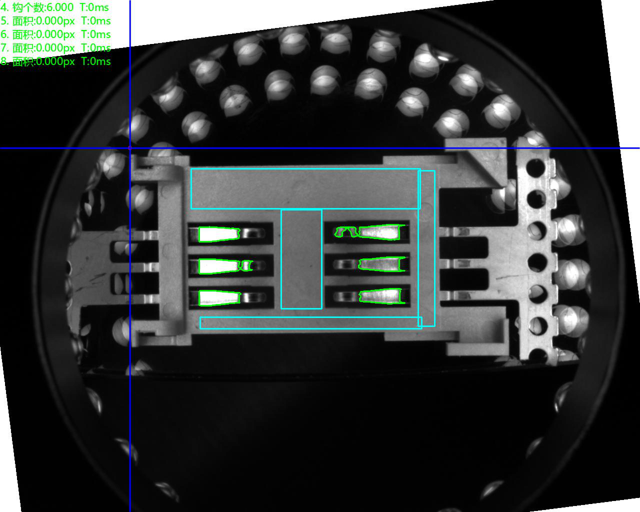

正光检测良品分析图:OK

电子元件光学筛选机

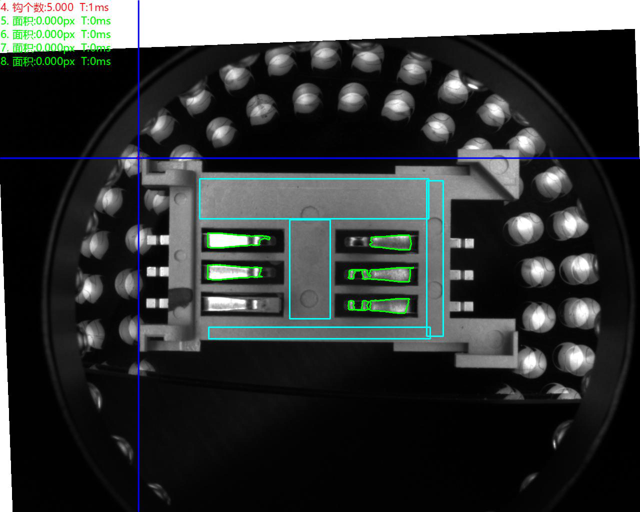

正光检测不良品分析图:NG        不良特征:多胶

 电子元件光学筛选机

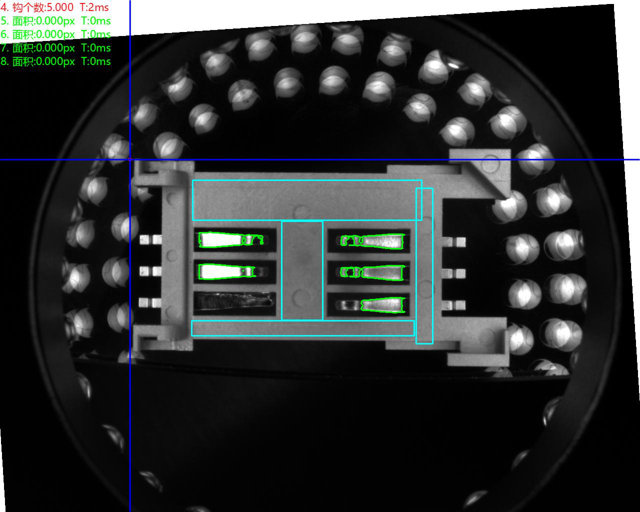

正光检测不良品分析图:NG        不良特征:针脚压平

电子元件光学筛选机

正光检测不良品分析图:NG        不良特征:缺胶

电子元件光学筛选机
