外观检测自动化设备检测电子元件尺寸方案!
发表时间:2020-03-06 13:41
一、检测内容及要求

检测内容:
       最大尺寸长4.9mm*宽6mm*高1.7mm的产品的尺寸检测
序号 检测位置 检测方式 是否可检
1 正面尺寸 背光检测 可检
2 侧面尺寸 背光检测 可检

注明:外观检测自动化设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于250件(取决于产品送料速度)。

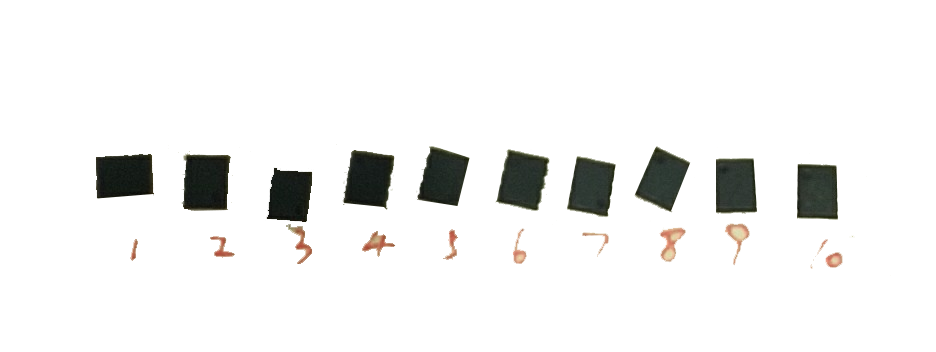

样品图:


二、外观检测自动化设备组成及主要机构

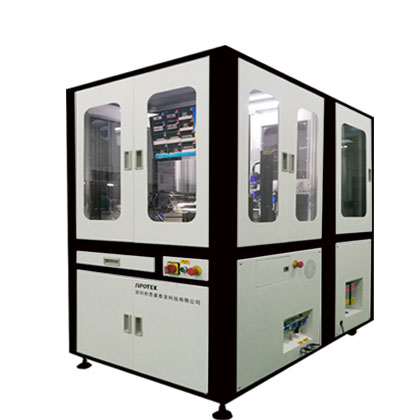

设备型号:SP-T300非标定制机          外形尺寸:900*800*1850mm
         外观检测自动化设备组成部件清单:
序号 部件名称 规格型号 数量 备注
1 视觉检测软件 SIPOTEK 1套 数据可上传
2 工业电脑 SIPOTEK定制 1套

3 显示器 PHILIPS  19”液晶显示器 1台

4 工业相机 Barsler工业相机 2套

5 相机调节伺服模组 SIPOTEK定制 2套

6 工业镜头 FA高清光学工业镜头 2套

7 光源 定制光学自适应光源 2套

8 检测平台 专业光学玻璃载台 1套

9 伺服电机 松下·PANASONIC 1套

10 控制系统 SIPOTEK定制 1套

11 PLC运动协作 松下·PANASONIC 1套

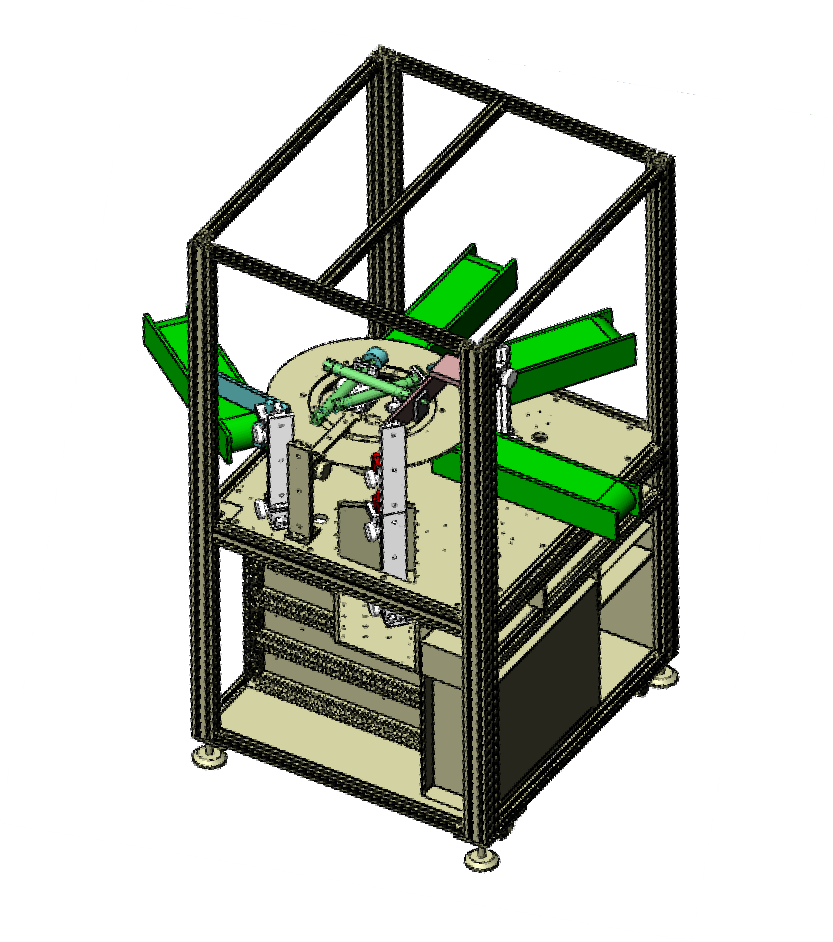

外观检测自动化设备外观3D立体图

外观检测自动化设备
外观检测自动化设备
三、样件测试图片:

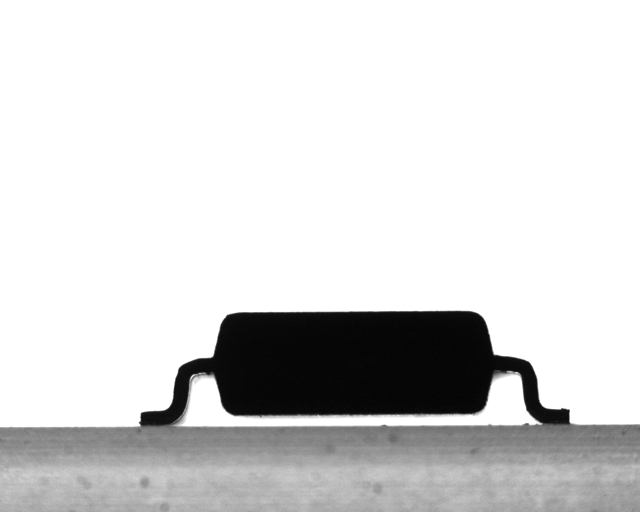

侧面背光检测原图:
外观检测自动化设备


侧面背光检测良品分析图:OK

外观检测自动化设备

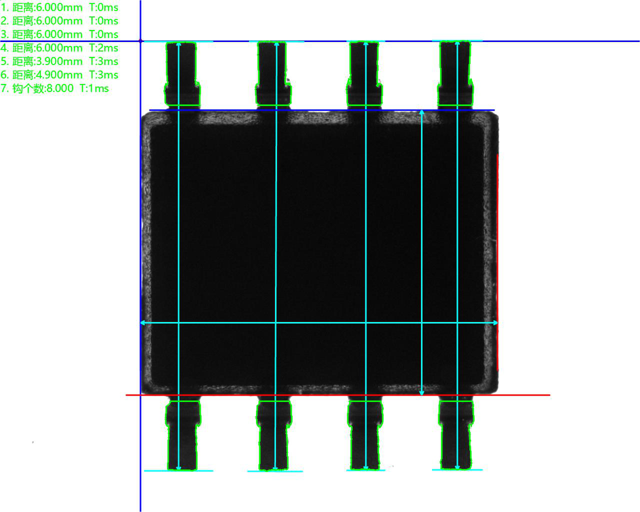

顶部检测良品分析图:OK

外观检测自动化设备

更多的外观检测自动化设备检测案例请登录深圳思普泰克网站查看:www.rendetangguoyi.com
