磁性元器件外观自动化检测设备检测磁性材料方案
发表时间:2020-01-07 14:03

深圳市思普泰克科技有限公司——磁性元器件外观自动化检测设备检测磁性材料方案:

一:检测内容及要求

检测工件面积:

               长2.49mm*宽1.46mm*高0.96mm的样件外观尺寸检测

检测内容:

               1:底部背光检测尺寸

               2:侧面背光检测尺寸

               3:侧面正光检测外观

               4:顶部正光检测外观

               5:底部正光检测外观



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量300-350件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 5套,1个底部正光 1个侧面背光 1个侧面正光 1个顶部正光 1个底部正光

5:工业镜头: 5套,5个FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

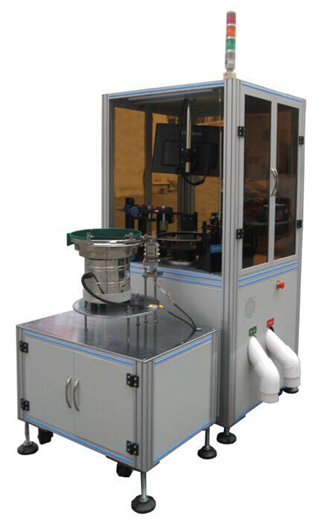

二.1: 设备外观3D立体图

外观自动化检测设备



三:1 底部背光检测方式

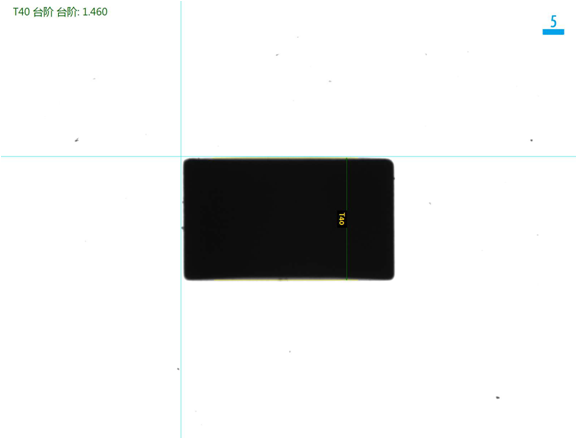

底部背光检测良品效果分析图:  OK

外观自动化检测设备

三:1 底部背光检测方式

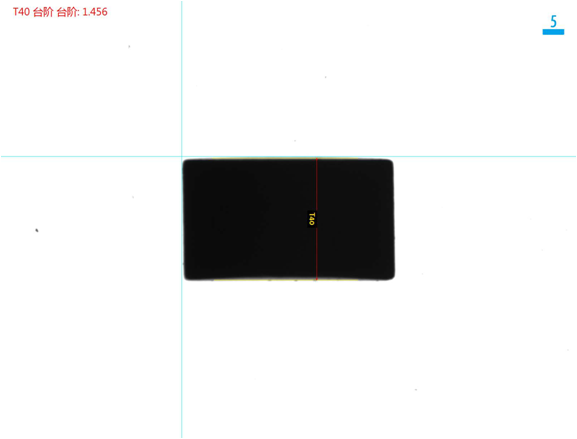

底部背光检测不良品效果分析图:  NG

外观自动化检测设备

三:2 侧面背光检测方式

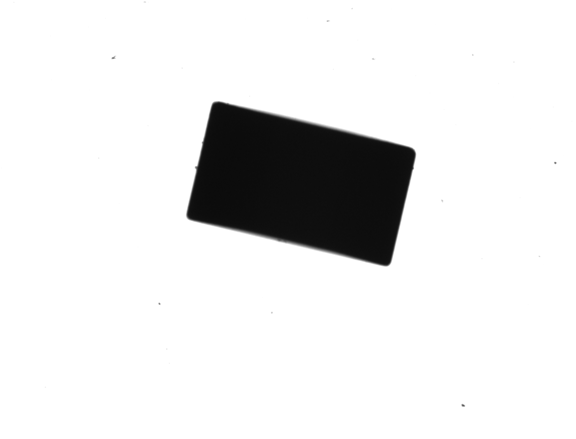

侧面背光检测效果原图:

外观自动化检测设备



三:2 侧面背光检测方式

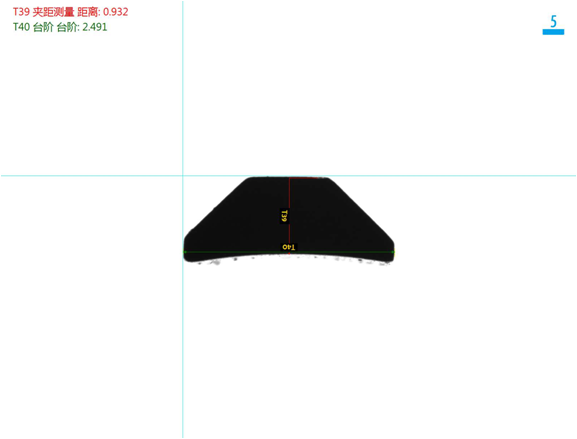

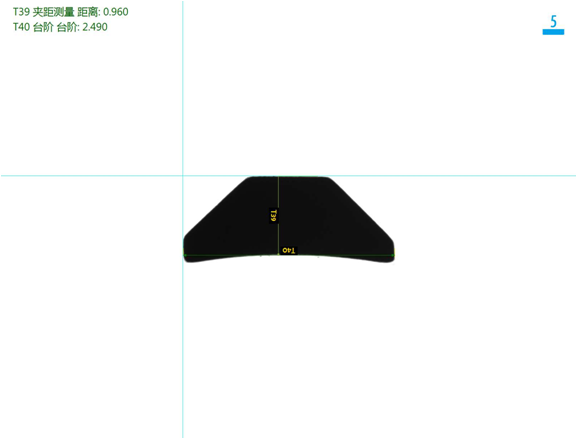

侧面背光检测良品效果分析图:OK

外观自动化检测设备

三:2 侧面背光检测方式

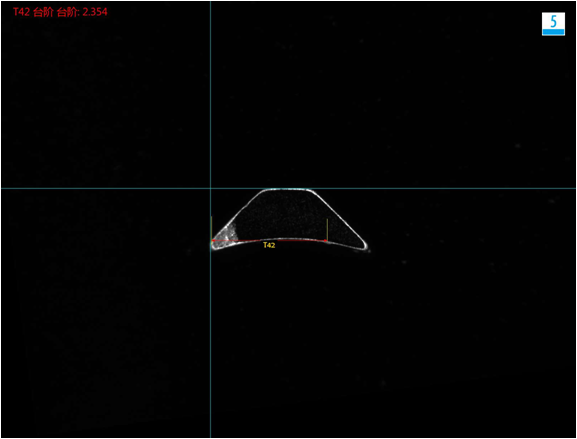

侧面背光检测不良品效果分析图:NG

外观自动化检测设备

三:3 侧面正光检测方式



侧面正光检测良品效果分析图:OK

外观自动化检测设备

三:3 侧面正光检测方式



侧面正光检测不良品(缺角)效果分析图:NG

外观自动化检测设备

三:3 侧面正光检测方式



侧面正光检测不良品(电镀不良)效果分析图:NG

外观自动化检测设备

三:4 顶部正光检测方式

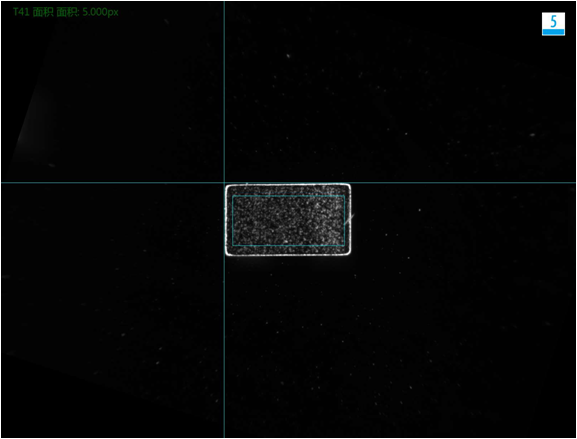

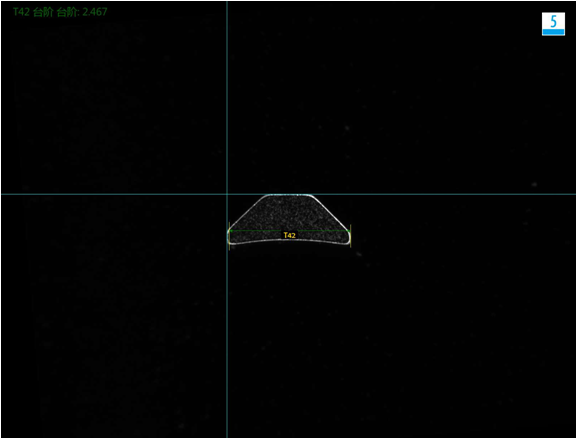

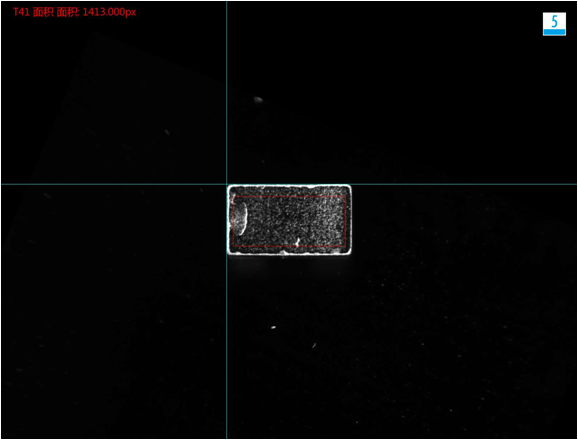

顶部正光检测良品效果分析图:OK

外观自动化检测设备

三:4 顶部正光检测方式

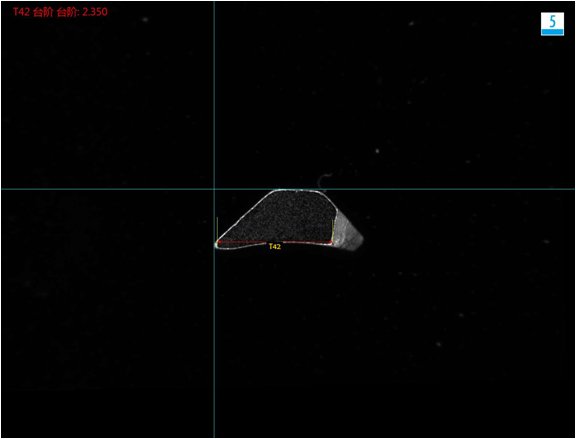

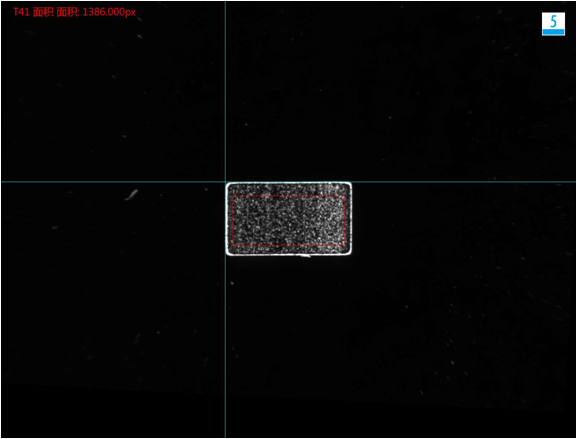

顶部正光检测不良品(缺角)效果分析图:NG

外观自动化检测设备

三:5 底部正光检测方式



底部正光检测不良品(缺角)效果分析图:NG

外观自动化检测设备

四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA

以上就是磁铁视觉检测设备方案,更多方案请咨询思普泰克www.rendetangguoyi.com

或拨打热线13077819519
