一：检测内容及要求

检测工件面积：

直径5.35mm高3.9mm的样件的外观、尺寸检测

检测内容：

1:底部正光检测外观

2:侧面背光检测外观

3:顶部正光检测外观

4:侧面背光检测外观

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量300-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.


二： 设备组成及主要机构

整体构成：尺寸： 900800*1850 mm

型号:SP_T300

1:思普泰克视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 4套 1个顶部正光 、1个底部正光 、1个侧面正光、1个顶部背光

5:工业镜头: 2套FA工业镜头、2套定焦远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

11:出料设备（皮带出料）

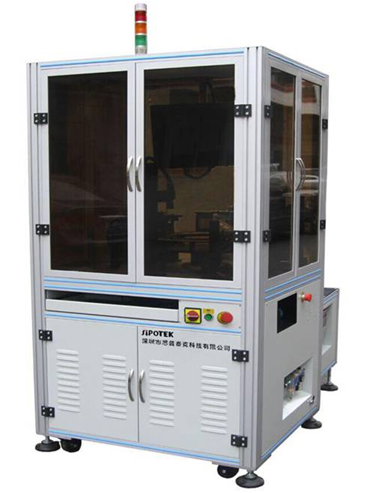

二.1： 设备外观3D立体图

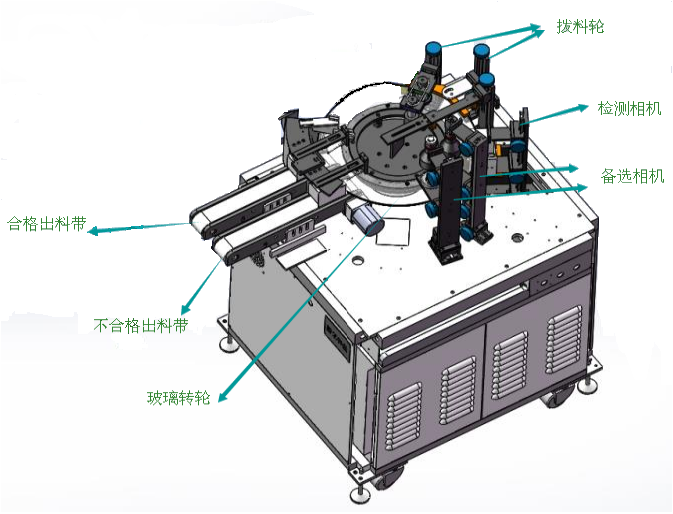

二.2： 设备内部3D立体图

三：1 底部正光检测方式

底部正光检测效果原图:

三：1 底部正光检测方式

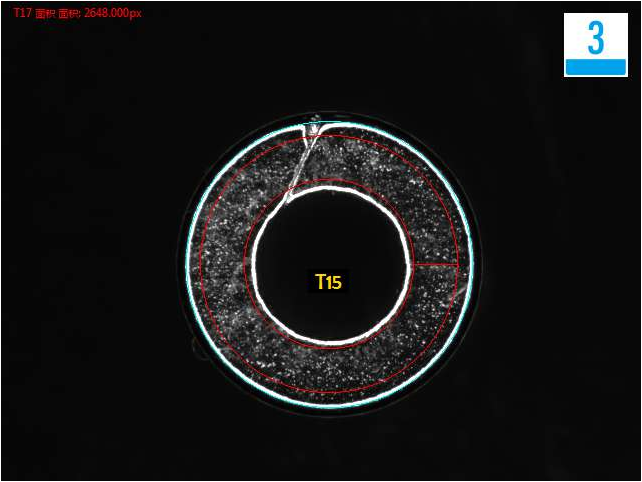

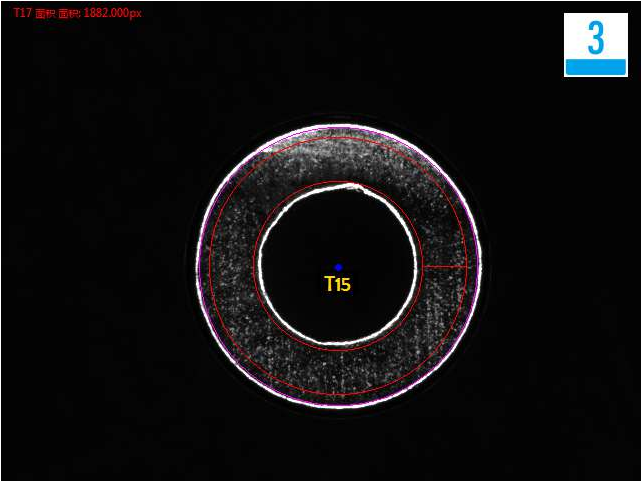

底部正光检测刀纹不良品分析图:NG

三：1 底部正光检测方式

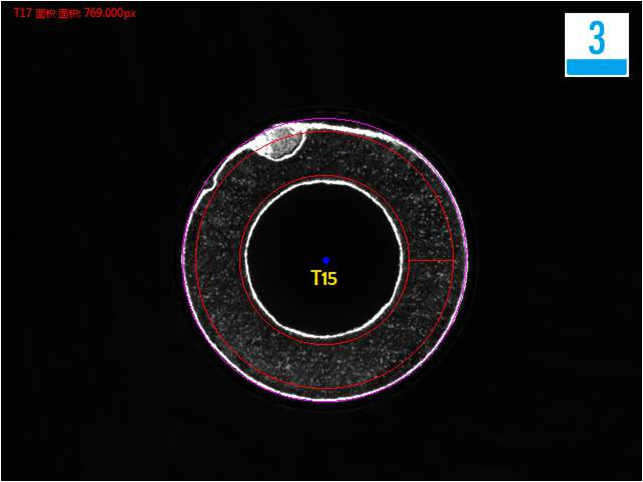

底部正光检测掉边不良品分析图:NG

三：1 底部正光检测方式

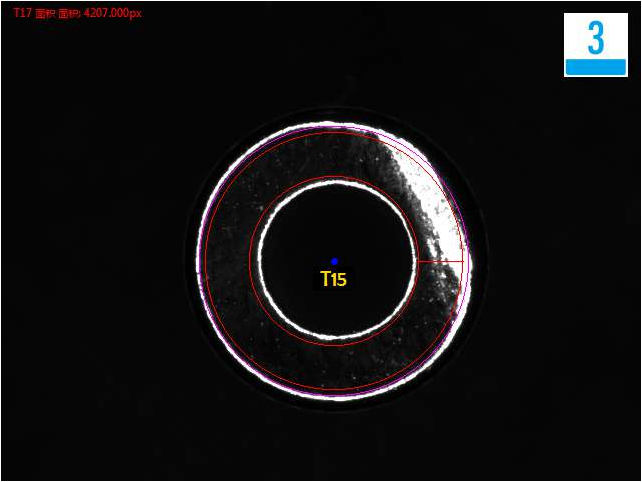

底部正光检测斜面不良品分析图:NG

三：1 底部正光检测方式

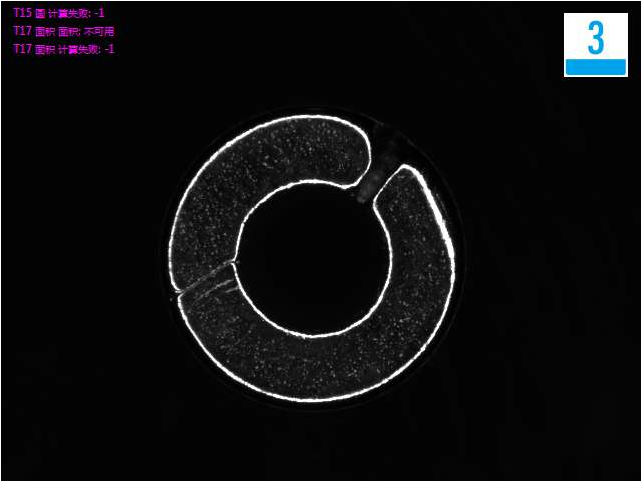

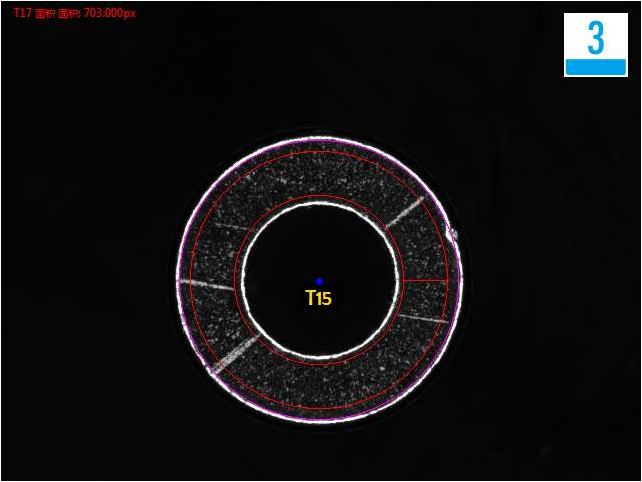

底部正光检测开裂不良品分析图:NG

三：2 侧面背光检测方式

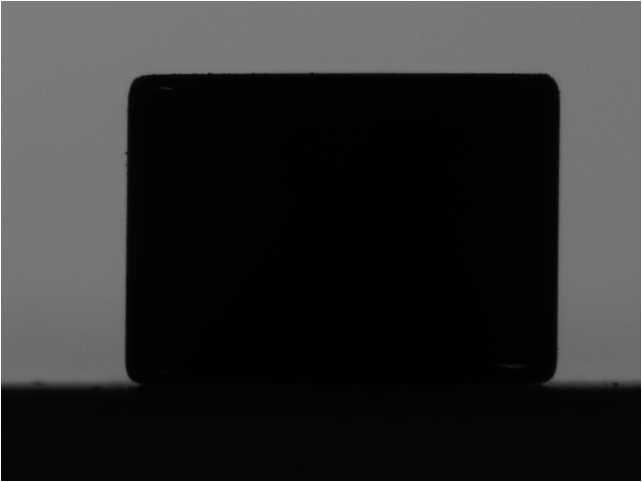

侧面背光检测效果原图:

三：3 顶部正光检测方式

顶部正光检测开裂不良品分析图:NG

三：3 顶部正光检测方式

顶部正光检测掉边不良品分析图:NG

三：4 顶部背光检测方式

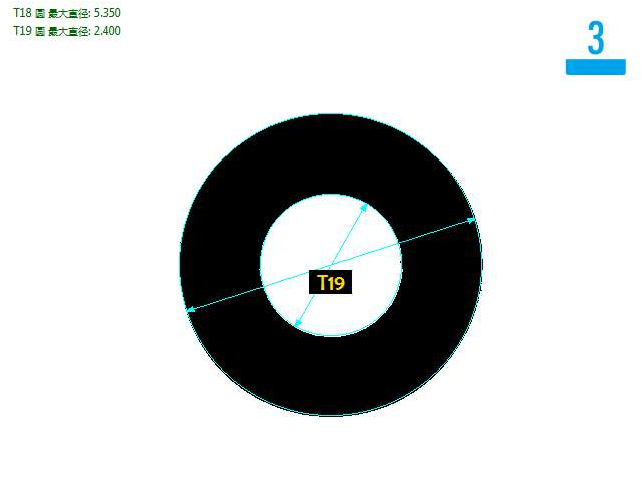

顶部背光检测效果分析图:OK

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源： 交流220V，50Hz， 耗电＜1KVA

光学视觉检测设备检测圆环磁铁外观方案，想要更多方案欢迎咨询思普泰克，咨询热线13077819519
